Кондиционер (2) — HITACHI LX200

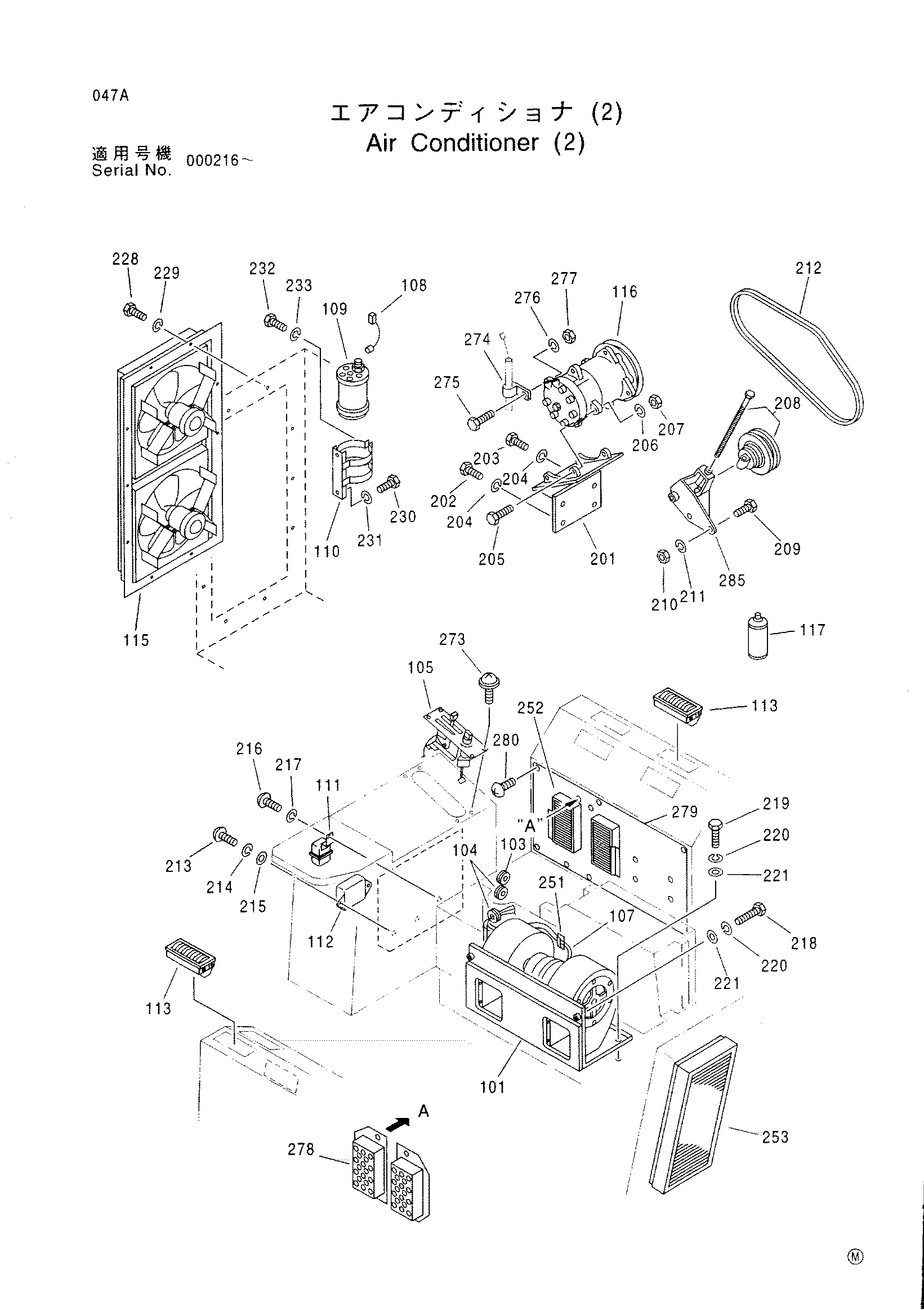

Заводская схема «Кондиционер (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 1015621 | Вентилятор гидромотор | 1 |
| 103 | 3052865 | Уплотнительная втулка | 1 |
| 104 | 3052866 | Уплотнительная втулка | 2 |
| 105 | 1015620 | Управление панель | 1 |
| 107 | 2030818 | Жгут проводов | 1 |
| 107 | 2041254 | Жгут проводов | 1 |
| 108 | 3072766 | Жгут проводов | 1 |
| 109 | 4351994 | Бак ликуид | 1 |
| 110 | 4351993 | Кронштейн | 1 |
| 111 | 2030872 | Реле | 1 |
| 112 | 2030863 | Амплифиер | 1 |
| 113 | 2030846 | Решётка | 12 |
| 115 | 0001951 | Конденсатор | 1 |
| 116 | 0001949 | Компрессор | 1 |
| 117 | 4269026 | GAS | 4 |
| 201 | 3062844 | Кронштейн | 1 |
| 202 | J431025 | Болт | 3 |
| 203 | J431020 | Болт | 1 |
| 204 | A589910 | Пружинная шайба | 4 |
| 205 | J431035 | Болт | 4 |
| 206 | A589910 | Пружинная шайба | 4 |
| 207 | J950010 | Гайка | 4 |
| 208 | 2036087 | Шкив | 1 |
| 209 | J431040 | Болт | 1 |
| 210 | J640410 | Гайка | 2 |
| 211 | A589910 | Пружинная шайба | 3 |
| 212 | 4309370 | Ремень V | 1 |
| 213 | M430410 | Винт | 2 |
| 214 | A590904 | Пружинная шайба | 2 |
| 215 | A590104 | Плоская шайба | 2 |
| 216 | M430613 | Винт | 1 |
| 217 | A590906 | Пружинная шайба | 1 |
| 218 | J430825 | Болт | 2 |
| 219 | J430820 | Болт | 4 |
| 220 | A590908 | Пружинная шайба | 6 |
| 221 | A590108 | Плоская шайба | 6 |
| 228 | J431020 | Болт | 8 |
| 229 | A589910 | Пружинная шайба | 8 |
| 230 | J430816 | Болт | 2 |
| 231 | A590908 | Пружинная шайба | 2 |
| 232 | J430616 | Болт | 2 |
| 233 | A590906 | Пружинная шайба | 2 |
| 251 | 4243175 | Информационная табличка | 1 |
| 252 | 2035994 | Фильтр | 2 |
| 253 | 4206637 | Фильтр воздушный | 1 |
| 273 | 3052947 | Винт | 4 |
| 274 | 4234027 | Хомут | 1 |
| 275 | J431030 | Болт | 1 |
| 276 | A589910 | Пружинная шайба | 1 |
| 277 | J950010 | Гайка | 1 |
| 278 | 4294267 | Крышка | 2 |
| 279 | 2036002 | Крышка | 1 |
| 280 | 3053927 | Винт | 5 |
| 285 | 2036086 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
