Управление двигателем — HITACHI LX200

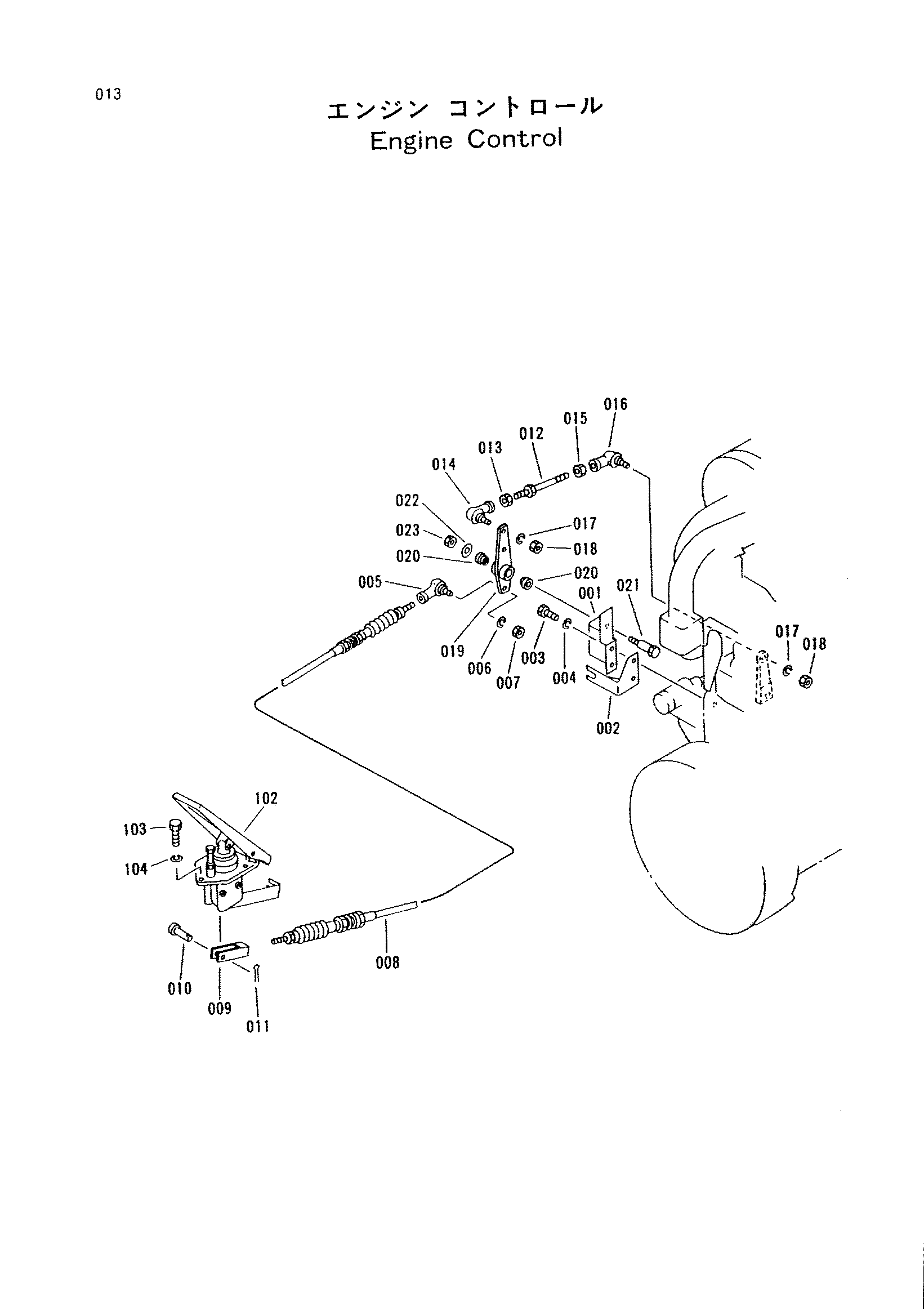

Заводская схема «Управление двигателем» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3062827 | Кронштейн | 1 |
| 002 | 3062784 | Кронштейн | 1 |
| 003 | J431025 | Болт | 2 |
| 004 | A589910 | Пружинная шайба | 2 |
| 005 | 4233216 | Шток | 1 |
| 006 | A590906 | Пружинная шайба | 1 |
| 007 | J950006 | Гайка | 1 |
| 008 | 2034476 | Трос | 1 |
| 009 | 4234103 | Вилка | 1 |
| 010 | A740616 | Палец | 1 |
| 011 | A761610 | Шплинт | 1 |
| 012 | 3062788 | Шток | 1 |
| 013 | J950006 | Гайка | 1 |
| 014 | 4233216 | Шток | 1 |
| 015 | 3053916 | Гайка | 1 |
| 016 | 3053915 | Соединение | 1 |
| 017 | A590906 | Пружинная шайба | 2 |
| 018 | J950006 | Гайка | 2 |
| 019 | 2034477 | Рычаг | 1 |
| 020 | 2034478 | Проставка | 2 |
| 021 | 2034479 | Палец | 1 |
| 022 | 2034480 | Шайба | 1 |
| 023 | 2034475 | Гайка | 1 |
| 102 | 1015566 | Аккел педаль | 1 |
| 103 | J430620 | Болт | 3 |
| 104 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
