ROPS кабина — HITACHI LX200

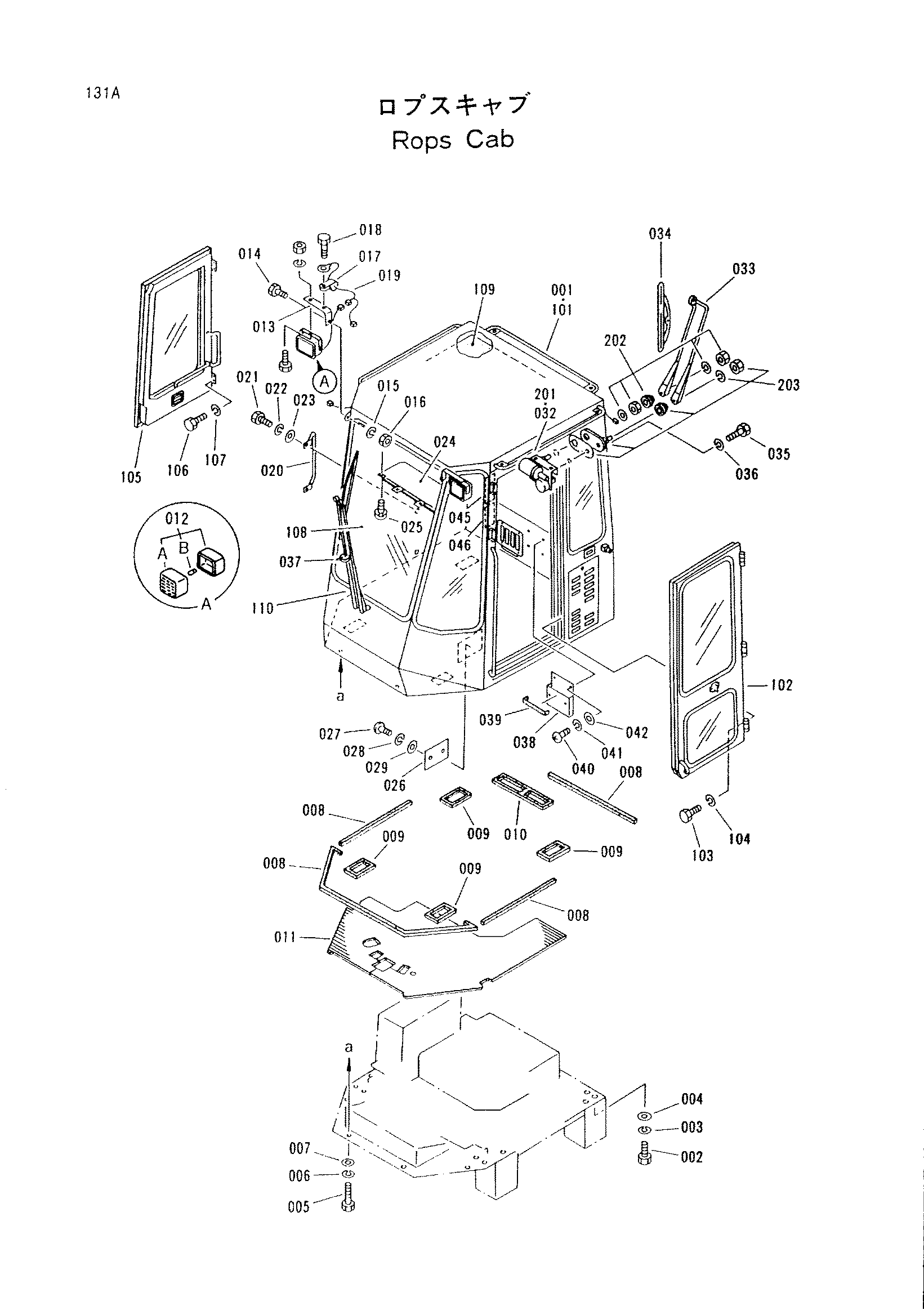

Заводская схема «ROPS кабина» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 9116918 | Кабина ROPS | 1 |
| 102 | 9117516 | Дверь | 1 |
| 103 | J430820 | Болт | 6 |
| 104 | A590908 | Пружинная шайба | 6 |
| 105 | 9117515 | Окно | 1 |
| 106 | J430820 | Болт | 4 |
| 107 | A590908 | Пружинная шайба | 4 |
| 002 | J441645 | Болт | 12 |
| 003 | A589916 | Пружинная шайба | 12 |
| 004 | 3054141 | Шайба | 12 |
| 005 | J431235 | Болт | 2 |
| 006 | A589912 | Пружинная шайба | 2 |
| 007 | A590112 | Плоская шайба | 2 |
| 008 | 3052820 | Резиновое уплотнение | 1 |
| 009 | 3052887 | Резиновое уплотнение | 4 |
| 010 | 3052886 | Резиновое уплотнение | 1 |
| 011 | 1018478 | Коврик пола | 1 |
| 012 | 1018479 | Фонарь воркинг | 2 |
| 012A | 2035686 замена: 4307023 | Рассеиватель | 2 |
| 012A | 4307023 | Рассеиватель | 2 |
| 012B | 2035688 замена: 4307025 | Лампа | 2 |
| 012B | 4307025 | Лампа | 2 |
| 013 | 3062829 | Кронштейн | 2 |
| 014 | J431230 | Болт | 2 |
| 015 | A589912 | Пружинная шайба | 2 |
| 016 | J950012 | Гайка | 2 |
| 017 | 4237054 | Хомут | 2 |
| 018 | J431014 | Болт | 2 |
| 019 | 3062830 | Трос | 2 |
| 020 | 3062839 | Трубка | 1 |
| 021 | J431020 | Болт | 2 |
| 022 | A589910 | Пружинная шайба | 2 |
| 023 | A590110 | Плоская шайба | 2 |
| 024 | 3062831 | Сунвисор | 1 |
| 025 | 3063360 | Винт | 2 |
| 026 | 3062832 | Крышка | 1 |
| 027 | M430535 | Винт | 2 |
| 028 | A590905 | Пружинная шайба | 2 |
| 029 | A590105 | Плоская шайба | 2 |
| 032 | 1015640 | Стеклоочиститель гидромотор в сборе | 1 |
| 201 | 4270178 | Стеклоочиститель гидромотор | 1 |
| 202 | 3055344 | Комплект | 1 |
| 203 | 1016351 | Комплект | 1 |
| 033 | 1015642 | Рычаг стеклоочистителя | 1 |
| 034 | 1015643 | Щётка стеклоочистителя | 1 |
| 035 | 3052942 | Болт | 1 |
| 036 | 3052943 | Пружинная шайба | 1 |
| 037 | 4121859 | Ленточный зажим | 2 |
| 038 | 3062838 | Корпус | 1 |
| 039 | 4308384 | Резиновая прокладка | 1 |
| 040 | M430520 | Винт | 4 |
| 041 | A590905 | Пружинная шайба | 4 |
| 042 | A590105 | Плоская шайба | 4 |
| 045 | 3062837 | Информационная табличка | 1 |
| 046 | 2030849 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
