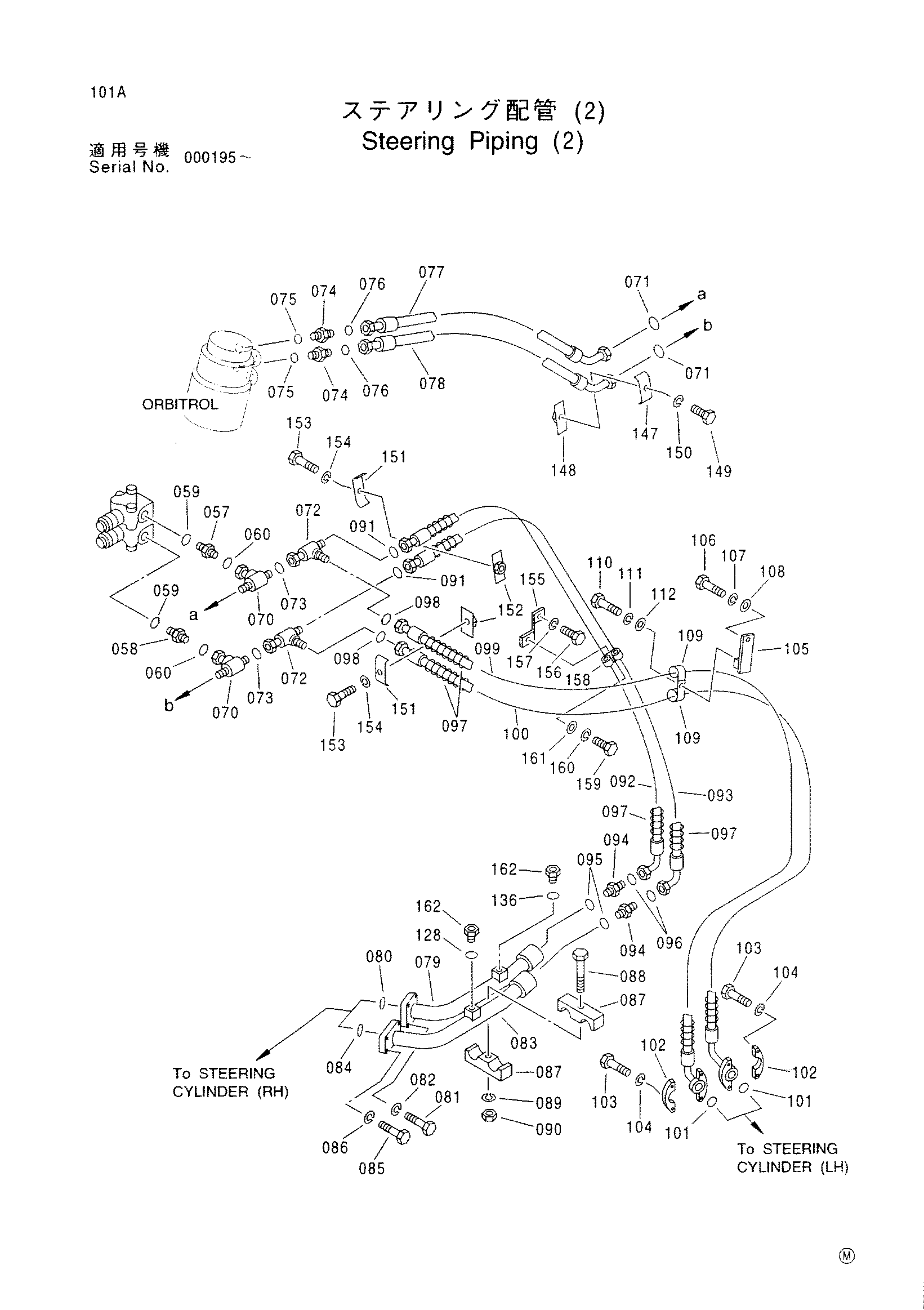

Рулевое управление трубопроводы (2) — HITACHI LX200

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
057	4267587	Адаптер	1
058	3052767	Адаптер	1
059	4506418	Уплотнительное кольцо	2
060	4138938	Уплотнительное кольцо	2
070	4267558	Тройник	2
071	4138938	Уплотнительное кольцо	2
072	4267559	Тройник	2
073	4138938	Уплотнительное кольцо	2
074	4265481	Разъём	2
075	U12547U	Уплотнительное кольцо	2
076	4187308	Уплотнительное кольцо	2
077	3053084	Шланг	1
078	3053085	Шланг	1
079	3062741	Трубка	1
080	971489	Уплотнительное кольцо	1
081	J541035	Болт	4
082	A589910	Пружинная шайба	4
083	3062740	Трубка	1
084	971489	Уплотнительное кольцо	1
085	J541035	Болт	4
086	A589910	Пружинная шайба	4
087	3062760	Хомут	2
088	J431270	Болт	1
089	A589912	Пружинная шайба	1
090	J950012	Гайка	1
091	4138938	Уплотнительное кольцо	2
092	3053086	Шланг	1
093	3053087	Шланг	1
094	4267587	Адаптер	2
095	4506418	Уплотнительное кольцо	2
096	4138938	Уплотнительное кольцо	2
097	4308416	Защитный кожух	4
098	4138938	Уплотнительное кольцо	2
099	3053088	Шланг	1
100	3062759	Шланг	1
101	971489	Уплотнительное кольцо	2
102	4265466	Фланец	4
103	J541035	Болт	8
104	A589910	Пружинная шайба	8
105	3053090	Пластина	1
106	J431020	Болт	1
107	A589910	Пружинная шайба	1
108	A590110	Плоская шайба	1
109	4236970	Хомут	2
110	J431020	Болт	1
111	A589910	Пружинная шайба	1
112	A590110	Плоская шайба	1
128	957366	Уплотнительное кольцо	1
136	957366	Уплотнительное кольцо	1
147	3052758	Хомут	1
148	3052959	Пластина	1
149	J431040	Болт	1
150	A589910	Пружинная шайба	1
151	3052761	Хомут	2
152	3052959	Пластина	2
153	J431050	Болт	2
154	A589910	Пружинная шайба	2
155	3053969	Кронштейн	1
156	J431016	Болт	1
157	A589910	Пружинная шайба	1
158	4236970	Хомут	2
159	J431025	Болт	1
160	A589910	Пружинная шайба	1
161	A590110	Плоская шайба	1
162	3062743	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
