Гидробак — HITACHI LX200

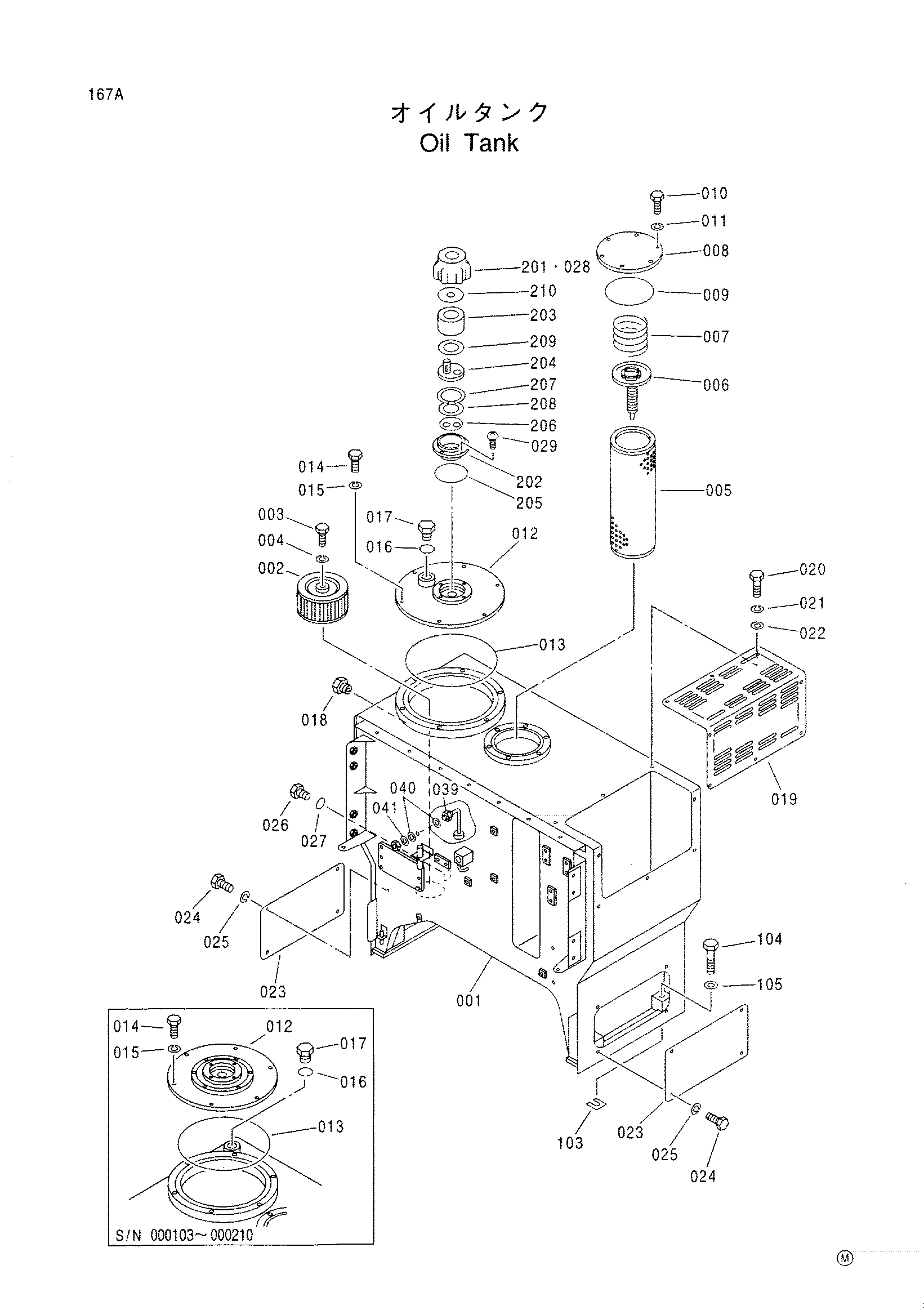

Заводская схема «Гидробак» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1018435 замена: 1020642 | Бак | 1 |
| 001 | 1018435 замена: 1017865 | Бак | 1 |
| 001 | 1020642 | Гидробак | 1 |
| 002 | 2030726 | Сетчатый фильтр | 1 |
| 003 | J430825 | Болт | 1 |
| 004 | A590908 | Пружинная шайба | 1 |
| 005 | 4180416 | Фильтрующий элемент | 1 |
| 006 | 4180414 | Клапан | 1 |
| 007 | 3052814 | Пружина | 1 |
| 008 | 2030729 | Крышка | 1 |
| 009 | A810165 | Уплотнительное кольцо | 1 |
| 010 | J431220 | Болт | 6 |
| 011 | A589912 | Пружинная шайба | 6 |
| 012 | 3062658 | Крышка | 1 |
| 012 | 1017865 | Крышка | 1 |
| 013 | A810300 | Уплотнительное кольцо | 1 |
| 014 | J431230 | Болт | 6 |
| 015 | A589912 | Пружинная шайба | 6 |
| 016 | 962191 | Уплотнительное кольцо | 1 |
| 017 | 3048386 | Пробка | 1 |
| 018 | 3052905 | Указатель | 1 |
| 019 | 2030728 | Крышка | 1 |
| 020 | J430820 | Болт | 8 |
| 021 | A590908 | Пружинная шайба | 8 |
| 022 | A590108 | Плоская шайба | 8 |
| 023 | 3049807 | Крышка | 2 |
| 024 | J431020 | Болт | 8 |
| 025 | A589910 | Пружинная шайба | 8 |
| 026 | 3052608 | Пробка | 1 |
| 027 | 962567 | Уплотнительное кольцо | 1 |
| 028 | 3062657 | Колпачок в сборе | 1 |
| 201 | 3064968 | Колпачок | 1 |
| 202 | 4309711 | Фланец | 1 |
| 203 | 4309362 | Элемент | 1 |
| 204 | 4309710 | Клапан | 1 |
| 205 | A811085 | Уплотнительное кольцо | 1 |
| 206 | 4309709 | Пластина | 1 |
| 207 | 4309708 | Стопорное кольцо | 1 |
| 208 | 4309361 | Манжета | 1 |
| 209 | 4309360 | Манжета | 1 |
| 210 | 4309359 | Манжета | 1 |
| 029 | M430614 | Винт | 4 |
| 039 | 4234021 | Выключатель уровень | 1 |
| 040 | 4233996 | Прокладка | 2 |
| 041 | A590112 | Шайба | 1 |
| 103 | 3049826 | Регулировочная шайба | 4 |
| 104 | J432002 | Болт | 4 |
| 105 | 4234100 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
