Пилотный клапан (3PL, 3L) — HITACHI LX200

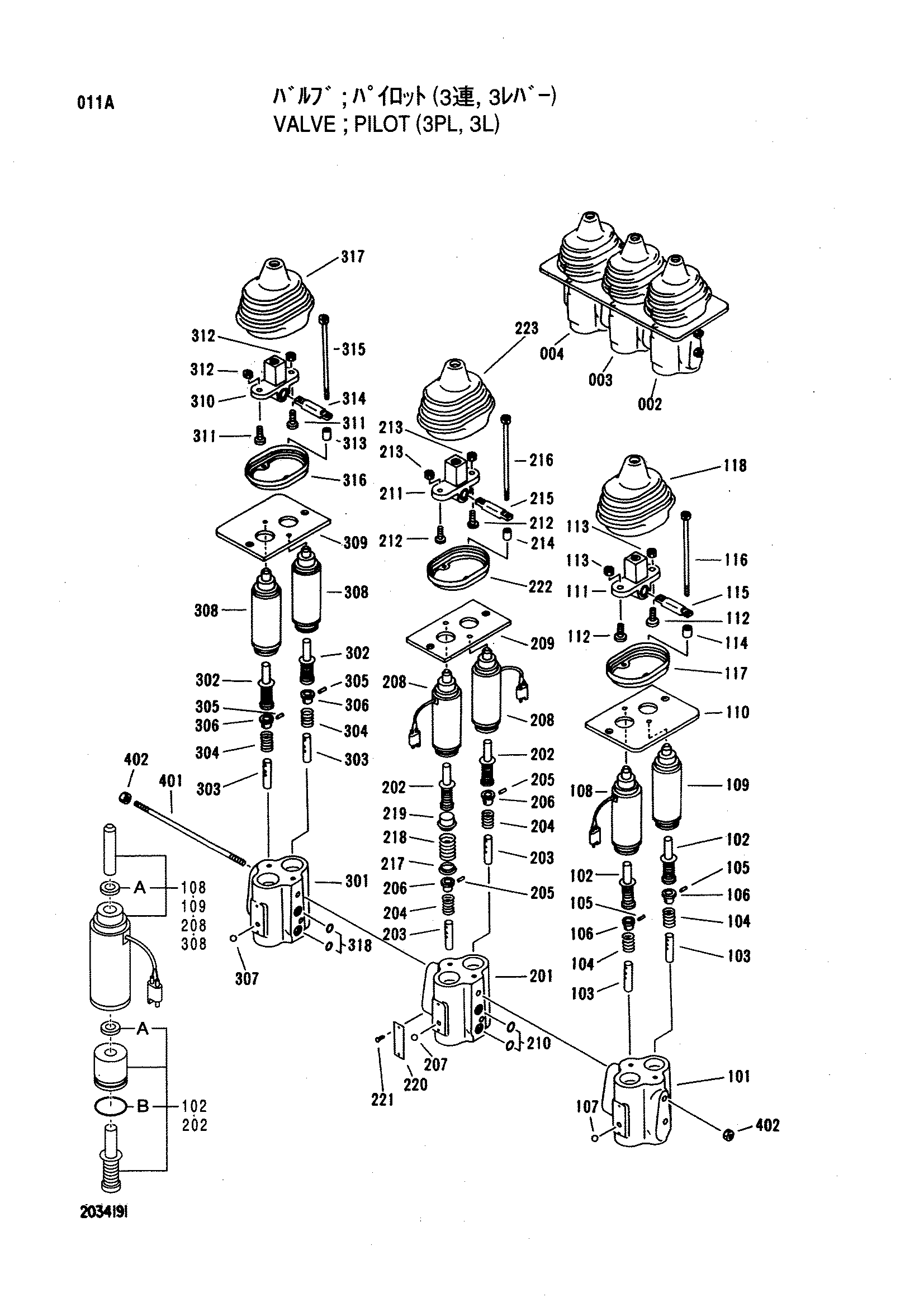

Заводская схема «Пилотный клапан (3PL, 3L)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2034191 | Пилотный клапан | 1 | |
| 002 | 3062029 | Плунжер секция | 1 |
| 102 | 4265720 | Плунжер | 2 |
| 102 | 3054835 | Уплотнение | 4 |
| 102 | 3054836 | Уплотнительное кольцо | 4 |
| 104 | 4265721 | Пружина | 2 |
| 105 | 4267583 | Пружинный штифт | 2 |
| 106 | 4265722 | Сиденье | 2 |
| 108 | 3062025 | Трубка | 1 |
| 108 | 3055025 | Пылезащитное уплотнение | 4 |
| 109 | 4265732 | Трубка | 1 |
| 109 | 3055025 | Пылезащитное уплотнение | 4 |
| 110 | 4265741 | Пластина | 1 |
| 111 | 4265742 | Тяга | 1 |
| 112 | 4265726 | Механизм натяжения | 2 |
| 113 | M500805 | Гайка | 2 |
| 114 | 4267585 | Проставка | 2 |
| 115 | 4265727 | Палец | 1 |
| 116 | 4267586 | Болт | 2 |
| 117 | 4265743 | Пластина | 1 |
| 118 | 4265744 | Боотс | 1 |
| 003 | 3062030 | Плунжер секция | 1 |
| 202 | 4265720 | Плунжер | 2 |
| 202 | 3054835 | Уплотнение | 4 |
| 202 | 3054836 | Уплотнительное кольцо | 4 |
| 204 | 4265721 | Пружина | 2 |
| 205 | 4267583 | Пружинный штифт | 2 |
| 206 | 4265722 | Сиденье | 2 |
| 208 | 3062025 | Трубка | 2 |
| 208 | 3055025 | Пылезащитное уплотнение | 4 |
| 209 | 4265746 | Пластина | 1 |
| 210 | 984618 | Уплотнительное кольцо | 2 |
| 211 | 4265742 | Тяга | 1 |
| 212 | 4265726 | Механизм натяжения | 2 |
| 213 | M500805 | Гайка | 2 |
| 214 | 4267585 | Проставка | 2 |
| 215 | 4265727 | Палец | 1 |
| 216 | 4267586 | Болт | 2 |
| 217 | 4265728 | Сиденье | 1 |
| 218 | 4265729 | Пружина | 1 |
| 219 | 4265730 | Сиденье | 1 |
| 222 | 4265743 | Пластина | 1 |
| 223 | 4265744 | Боотс | 1 |
| 004 | 3060887 | Плунжер секция | 1 |
| 302 | 4265720 | Плунжер | 2 |
| 304 | 4265721 | Пружина | 2 |
| 305 | 4267583 | Пружинный штифт | 2 |
| 306 | 4265722 | Сиденье | 2 |
| 308 | 4265732 | Трубка | 2 |
| 308 | 3055025 | Пылезащитное уплотнение | 4 |
| 309 | 4265741 | Пластина | 1 |
| 310 | 4265742 | Тяга | 1 |
| 311 | 4265726 | Механизм натяжения | 2 |
| 312 | M500805 | Гайка | 2 |
| 313 | 4267585 | Проставка | 2 |
| 314 | 4265727 | Палец | 1 |
| 315 | 4267586 | Болт | 2 |
| 316 | 4265743 | Пластина | 1 |
| 317 | 4265744 | Боотс | 1 |
| 318 | 984618 | Уплотнительное кольцо | 2 |
| 401 | 4265739 | Шток | 2 |
| 402 | J950008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
