Погрузчик управление (2PL, M/L) — HITACHI LX200

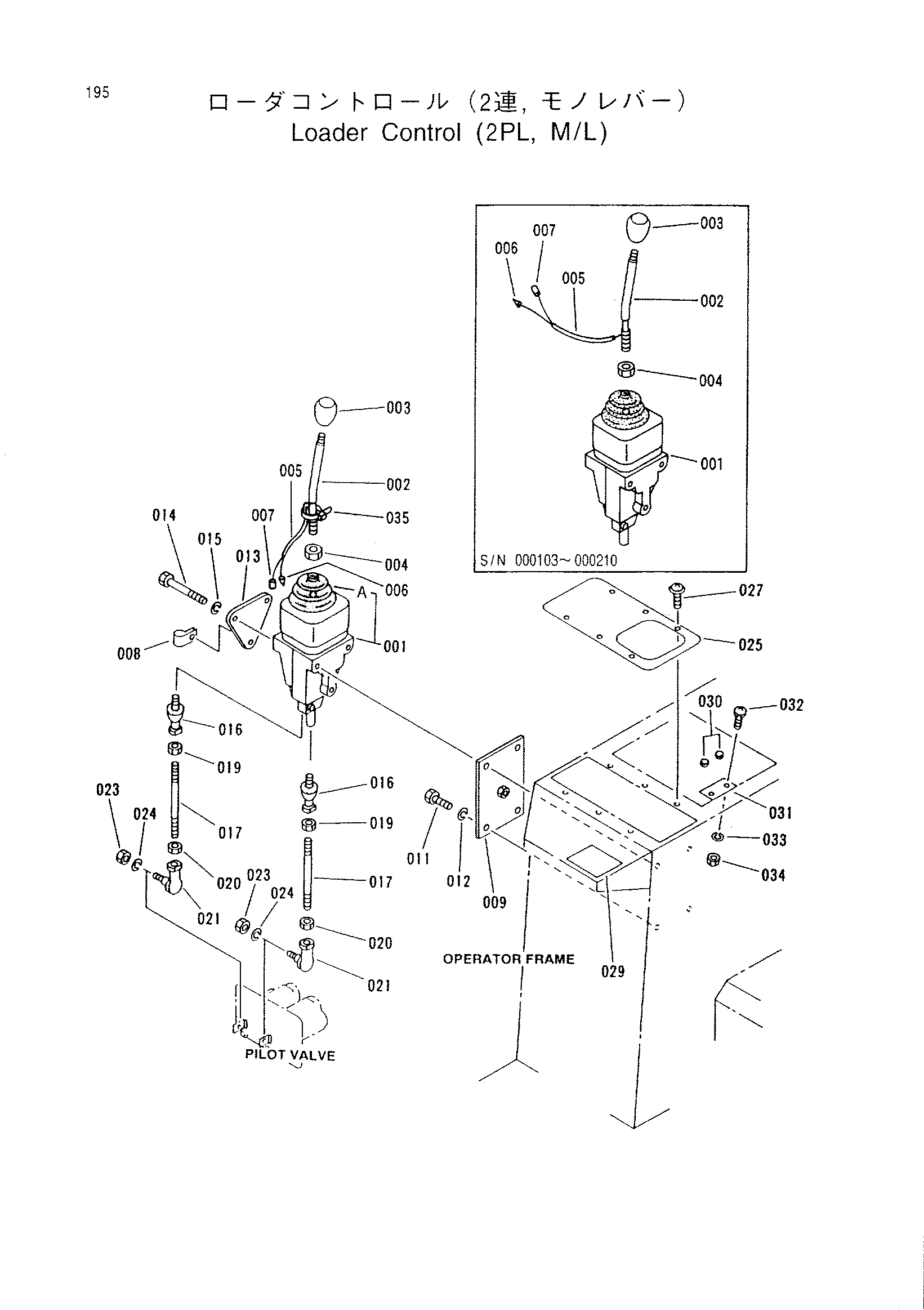

Заводская схема «Погрузчик управление (2PL, M/L)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1015580 замена: 0001811 | Тяга | 1 |
| 001 | 1015580 замена: 1020214 | Тяга | 1 |
| 001 | 1015580 замена: 3068563 | Тяга | 1 |
| 001 | 1015580 замена: 4055312 | Тяга | 1 |
| 001 | 0001811 | Тяга | 1 |
| 001A | 1019967 | Защитный чехол | 1 |
| 002 | 3062547 | Рычаг | 1 |
| 002 | 1020214 | Рычаг | 1 |
| 003 | 4297611 замена: 4323198 | Рукоятка | 1 |
| 003 | 4323198 | Рукоятка | 1 |
| 004 | J640212 | Гайка | 1 |
| 005 | 3062886 | Трубка винйл | 1 |
| 006 | 4273152 | Клемма | 1 |
| 007 | 4273153 | Клемма | 1 |
| 008 | 4237054 | Хомут | 1 |
| 009 | 3053026 | Пластина | 1 |
| 011 | J430816 | Болт | 2 |
| 012 | A590908 | Пружинная шайба | 2 |
| 013 | 3052631 | Пластина | 1 |
| 014 | 3052630 | Болт | 3 |
| 015 | A590908 | Пружинная шайба | 3 |
| 016 | 2030669 | Концевой шток | 2 |
| 017 | 3052629 | Шток | 2 |
| 019 | J950008 | Гайка | 2 |
| 020 | 4233217 | Гайка | 2 |
| 021 | 4233202 | Шток | 2 |
| 023 | J950008 | Гайка | 2 |
| 024 | A590908 | Пружинная шайба | 2 |
| 025 | 3052633 | Крышка | 1 |
| 025 | 3068563 | Крышка | 1 |
| 027 | 3052947 | Винт | 6 |
| 029 | 3062542 | Информационная табличка | 1 |
| 030 | 3052681 | Ограничитель | 2 |
| 031 | 3052620 | Крышка | 1 |
| 032 | 3052901 | Винт | 2 |
| 033 | A590904 | Пружинная шайба | 2 |
| 034 | M500403 | Гайка | 2 |
| 035 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
