Проводка (1) — HITACHI LX200

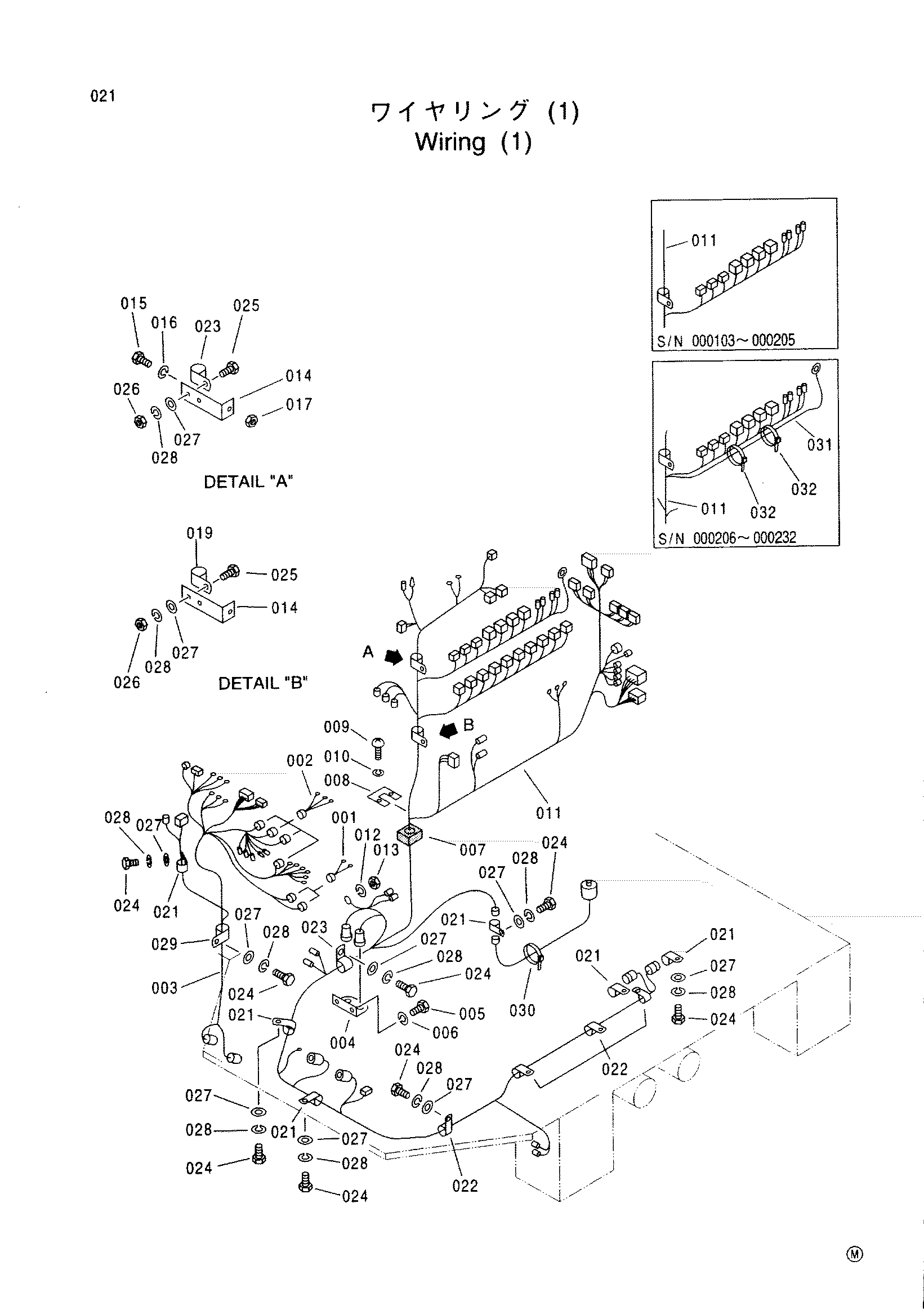

Заводская схема «Проводка (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3053111 | Жгут проводов | 2 |
| 002 | 3062596 | Жгут проводов | 4 |
| 003 | 0001408 | Жгут проводов | 1 |
| 004 | 3052619 | Кронштейн | 1 |
| 005 | J431016 | Болт | 2 |
| 006 | A589910 | Пружинная шайба | 2 |
| 007 | 3052897 | Резиновое уплотнение | 1 |
| 008 | 3052618 | Пластина | 1 |
| 009 | M430635 | Винт | 2 |
| 010 | A590906 | Пружинная шайба | 2 |
| 011 | 0001409 | Жгут проводов | 1 |
| 011 | 0001409 | Жгут проводов | 1 |
| 011 | 0001667 замена: 0001702 | Жгут проводов | 1 |
| 011 | 0001667 | Жгут проводов | 1 |
| 011 | 0001702 | Жгут проводов | 1 |
| 012 | A590908 | Пружинная шайба | 1 |
| 013 | J950008 | Гайка | 1 |
| 014 | 3052617 | Кронштейн | 2 |
| 015 | J431020 | Болт | 1 |
| 016 | A589910 | Пружинная шайба | 1 |
| 017 | J950010 | Гайка | 1 |
| 019 | 4233948 | Хомут | 1 |
| 021 | 3053135 | Хомут | 5 |
| 022 | 4234027 | Хомут | 4 |
| 023 | 4233961 | Хомут | 3 |
| 024 | J431016 | Болт | 11 |
| 025 | J431020 | Болт | 2 |
| 026 | J950010 | Гайка | 2 |
| 027 | A590110 | Плоская шайба | 13 |
| 028 | A589910 | Пружинная шайба | 13 |
| 029 | 4233948 замена: 4233948 | Хомут | 1 |
| 029 | 4236970 | Хомут | 1 |
| 030 | 4288072 | Ленточный зажим | 1 |
| 031 | 3067697 | Жгут проводов | 1 |
| 032 | 4163044 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
