Электрооборудование (2) — HITACHI LX200

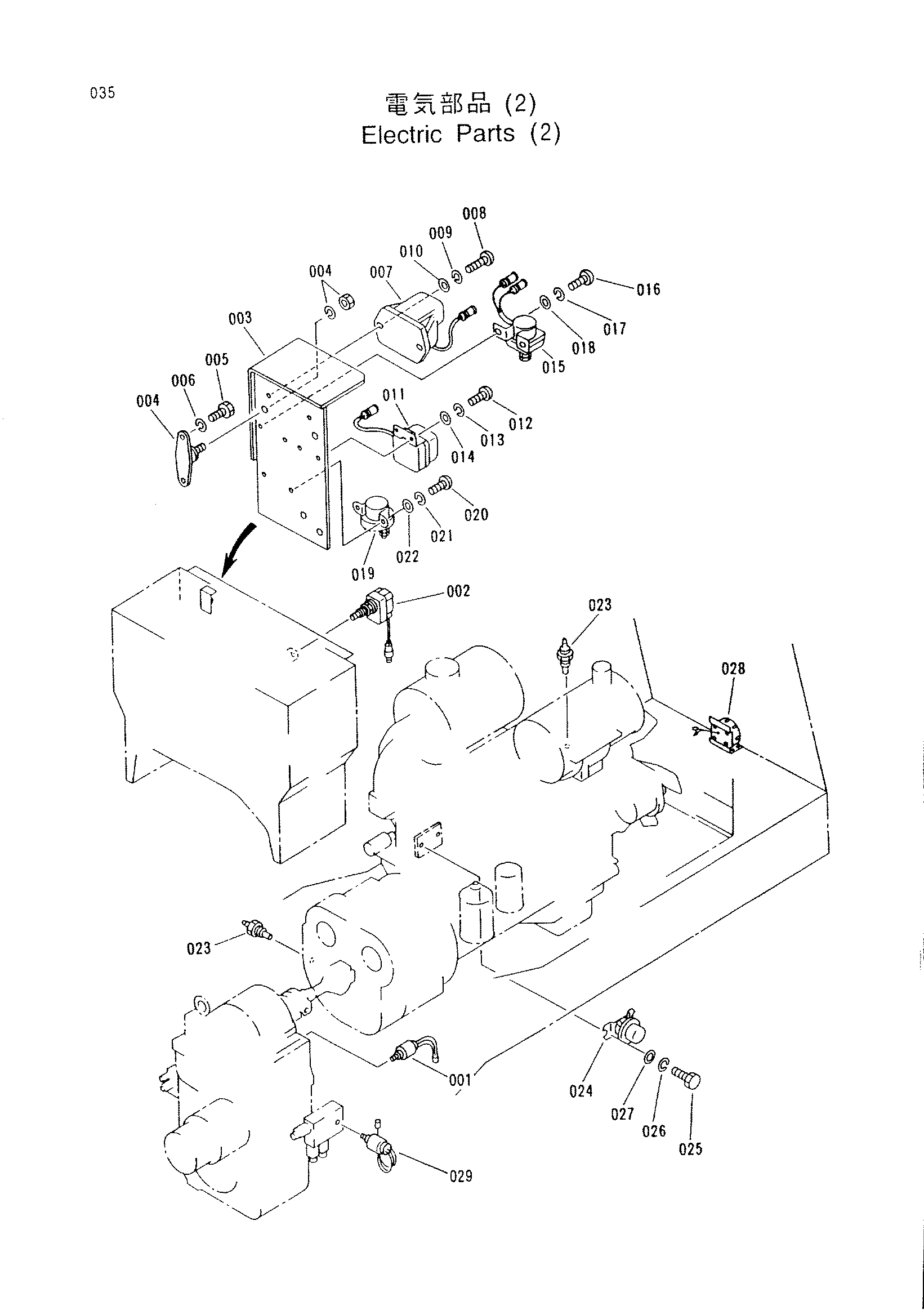

Заводская схема «Электрооборудование (2)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 2030886 замена: 2035842 | Выключатель пресс. | 1 |
| 001 | 2035842 | Выключатель пресс. | 2 |
| 002 | 2030881 | Выключатель | 1 |
| 003 | 2034465 | Кронштейн | 1 |
| 004 | 3052929 | Резиновая подушка | 3 |
| 005 | J430616 | Болт | 6 |
| 006 | A590906 | Пружинная шайба | 6 |
| 007 | 2034469 | Реле защитный | 1 |
| 008 | M430620 | Винт | 2 |
| 009 | A590906 | Пружинная шайба | 2 |
| 010 | A590106 | Плоская шайба | 2 |
| 011 | 2034471 | Таймер | 1 |
| 012 | M430508 | Винт | 2 |
| 013 | A590905 | Пружинная шайба | 2 |
| 014 | A590105 | Плоская шайба | 2 |
| 015 | 2034464 | Реле | 1 |
| 016 | M430620 | Винт | 2 |
| 017 | A590906 | Пружинная шайба | 2 |
| 018 | A590106 | Плоская шайба | 2 |
| 019 | 2034580 | Реле | 1 |
| 020 | M430616 | Винт | 2 |
| 021 | A590906 | Пружинная шайба | 2 |
| 022 | A590106 | Плоская шайба | 2 |
| 023 | 4234038 | Разъём | 2 |
| 024 | 2030869 | Реле аккумулятор | 1 |
| 025 | J430830 | Болт | 2 |
| 026 | A590908 | Пружинная шайба | 2 |
| 027 | A590108 | Плоская шайба | 2 |
| 028 | 2030879 | Сигнализация | 1 |
| 029 | 2030886 замена: 2035842 | Выключатель прес | 1 |
| 029 | 2035842 | Выключатель пресс. | 1 |
| 029 | 2036073 | Выключатель прес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
