Аккеле педаль — HITACHI LX200

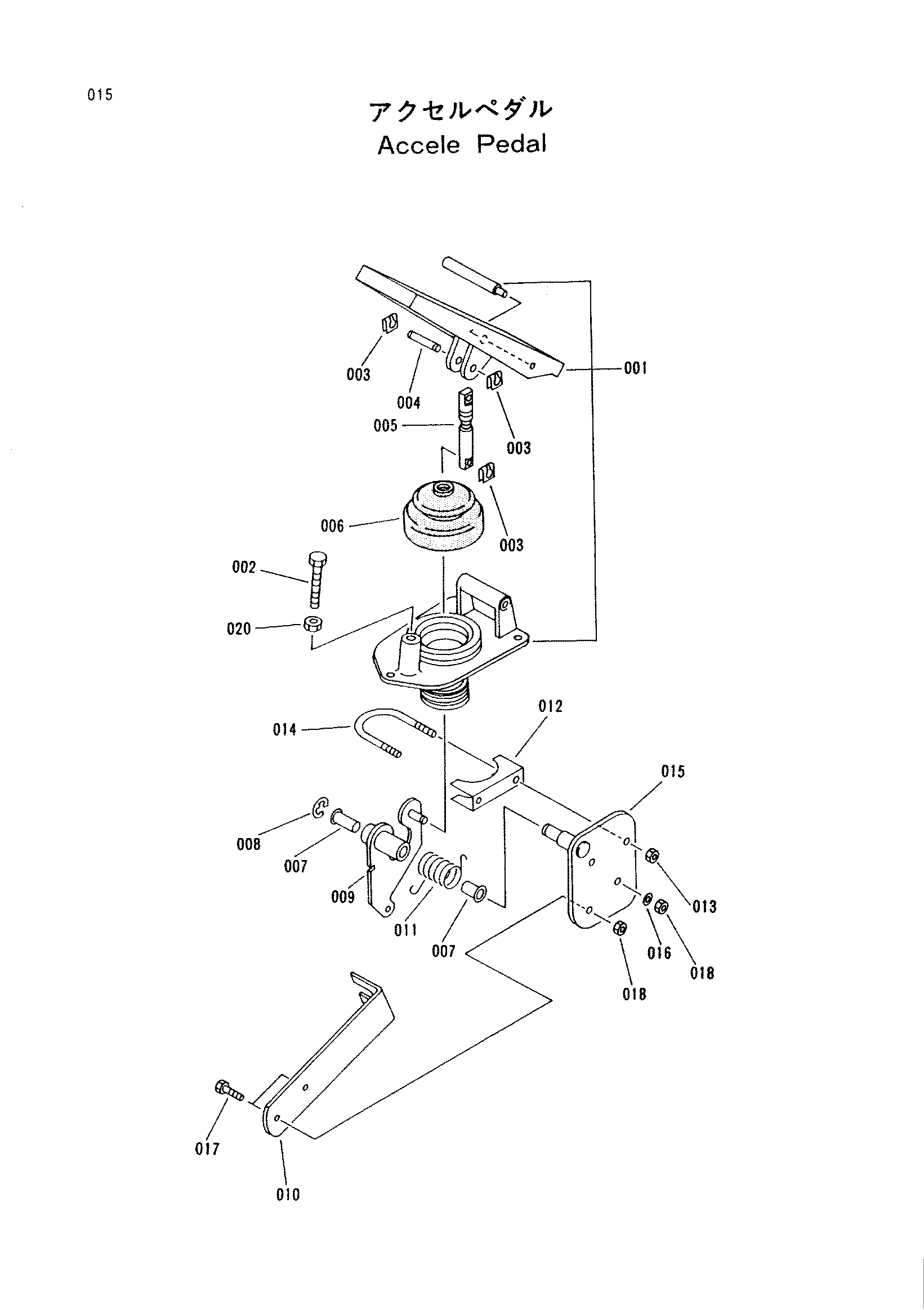

Заводская схема «Аккеле педаль» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1015566 | Аккеле педаль | 1 | |
| 001 | 4265214 | Педаль | 1 |
| 002 | 4267434 | Болт | 1 |
| 003 | 4267423 | Зажим | 2 |
| 004 | 4265215 | Палец | 1 |
| 005 | 4265216 | Шток | 1 |
| 006 | 4265217 | Защитный чехол | 1 |
| 007 | 3053941 | Подшипник | 2 |
| 008 | 4265218 | Кольцо | 1 |
| 009 | 4265219 | Рычаг | 1 |
| 010 | 4265220 | Кронштейн | 1 |
| 011 | 4265225 | Пружина | 1 |
| 012 | 4265226 | Опора | 1 |
| 013 | 4267433 | Гайка | 2 |
| 014 | 4267422 | U-образный болт | 1 |
| 015 | 4265227 | Пластина | 1 |
| 016 | 4267432 | Шайба | 1 |
| 017 | 4267431 | Болт | 2 |
| 018 | 4267430 | Гайка | 2 |
| 020 | 4267429 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
