Тормоз трубопроводы (1) — HITACHI LX200

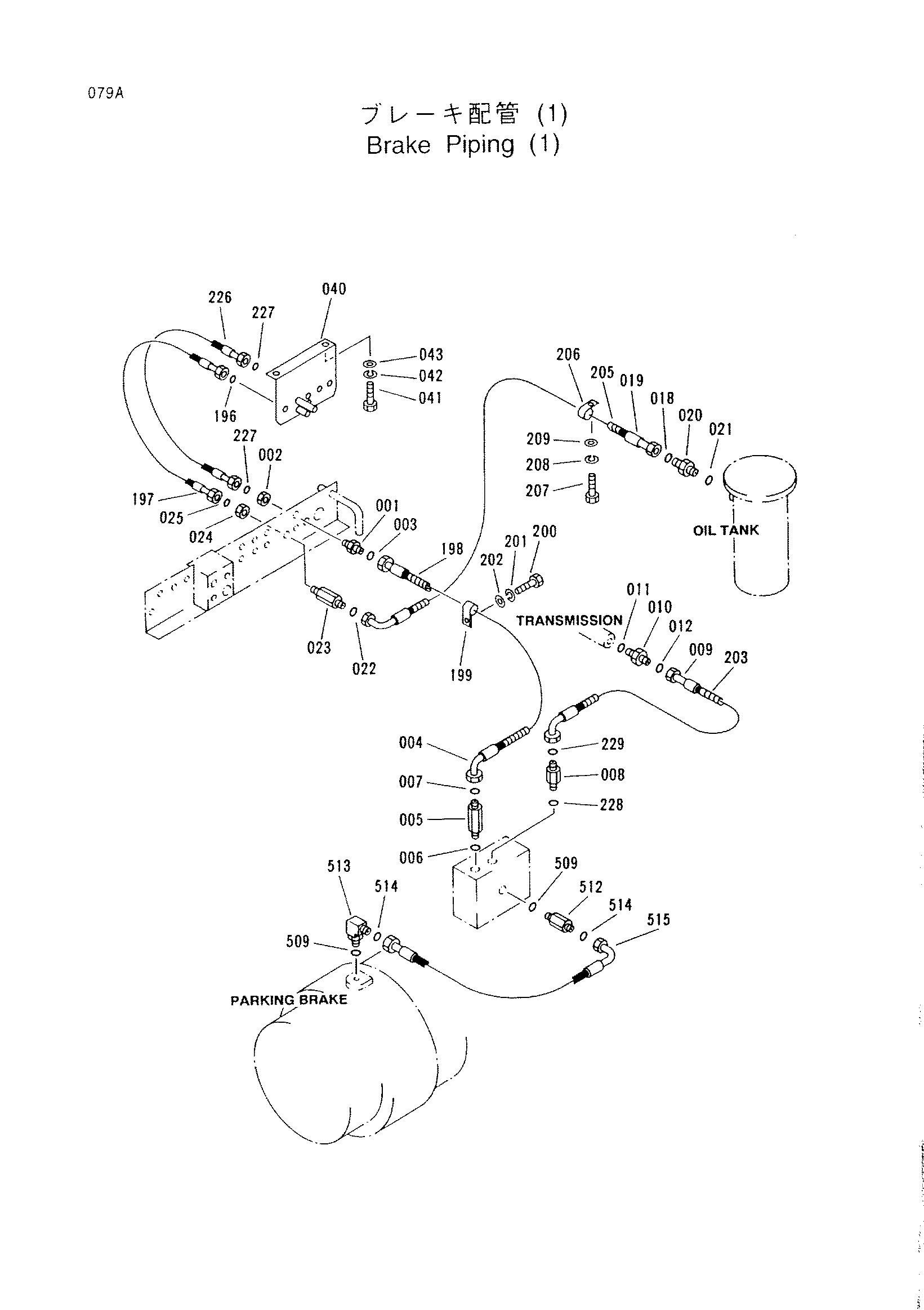

Заводская схема «Тормоз трубопроводы (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3052748 | Адаптер | 1 |
| 002 | 4267505 | Гайка | 1 |
| 003 | 4138928 | Уплотнительное кольцо | 1 |
| 004 | 3053106 | Шланг | 1 |
| 005 | 3052747 | Адаптер | 1 |
| 006 | 4509180 | Уплотнительное кольцо | 1 |
| 007 | 4138928 | Уплотнительное кольцо | 1 |
| 008 | 3052746 | Адаптер | 1 |
| 009 | 3062826 | Шланг | 1 |
| 010 | 3052610 | Адаптер | 1 |
| 011 | 957366 | Уплотнительное кольцо | 1 |
| 012 | 4138928 | Уплотнительное кольцо | 1 |
| 018 | 4138928 | Уплотнительное кольцо | 1 |
| 019 | 3053038 | Шланг | 1 |
| 020 | 4267502 | Адаптер | 1 |
| 021 | 4509180 | Уплотнительное кольцо | 1 |
| 022 | 4138928 | Уплотнительное кольцо | 1 |
| 023 | 3052744 | Адаптер | 1 |
| 024 | 4267505 | Гайка | 1 |
| 025 | 4154235 | Уплотнительное кольцо | 1 |
| 040 | 3052978 | Кронштейн | 1 |
| 040 | 3068525 | Кронштейн | 1 |
| 041 | J431014 | Болт | 2 |
| 042 | A589910 | Пружинная шайба | 2 |
| 043 | A590110 | Плоская шайба | 2 |
| 196 | 4154235 | Уплотнительное кольцо | 1 |
| 197 | 3053040 | Шланг | 1 |
| 198 | 4308414 | Защитный кожух | 1 |
| 199 | 4233961 | Хомут | 1 |
| 200 | J431020 | Болт | 1 |
| 201 | A589910 | Пружинная шайба | 1 |
| 202 | A590110 | Плоская шайба | 1 |
| 203 | 4308411 | Защитный кожух | 1 |
| 205 | 4308415 | Защитный кожух | 1 |
| 206 | 4233961 | Хомут | 1 |
| 207 | J431016 | Болт | 1 |
| 208 | A589910 | Пружинная шайба | 1 |
| 209 | A590110 | Плоская шайба | 1 |
| 226 | 3053040 | Шланг | 1 |
| 227 | 4154235 | Уплотнительное кольцо | 2 |
| 228 | 4509180 | Уплотнительное кольцо | 1 |
| 229 | 4138928 | Уплотнительное кольцо | 1 |
| 509 | 4509180 | Уплотнительное кольцо | 2 |
| 512 | 3052804 | Адаптер | 1 |
| 513 | 3053136 | Угловой штуцер | 1 |
| 514 | 4138928 | Уплотнительное кольцо | 2 |
| 515 | 3053036 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
