Электрооборудование (стальной кабина) — HITACHI LX200

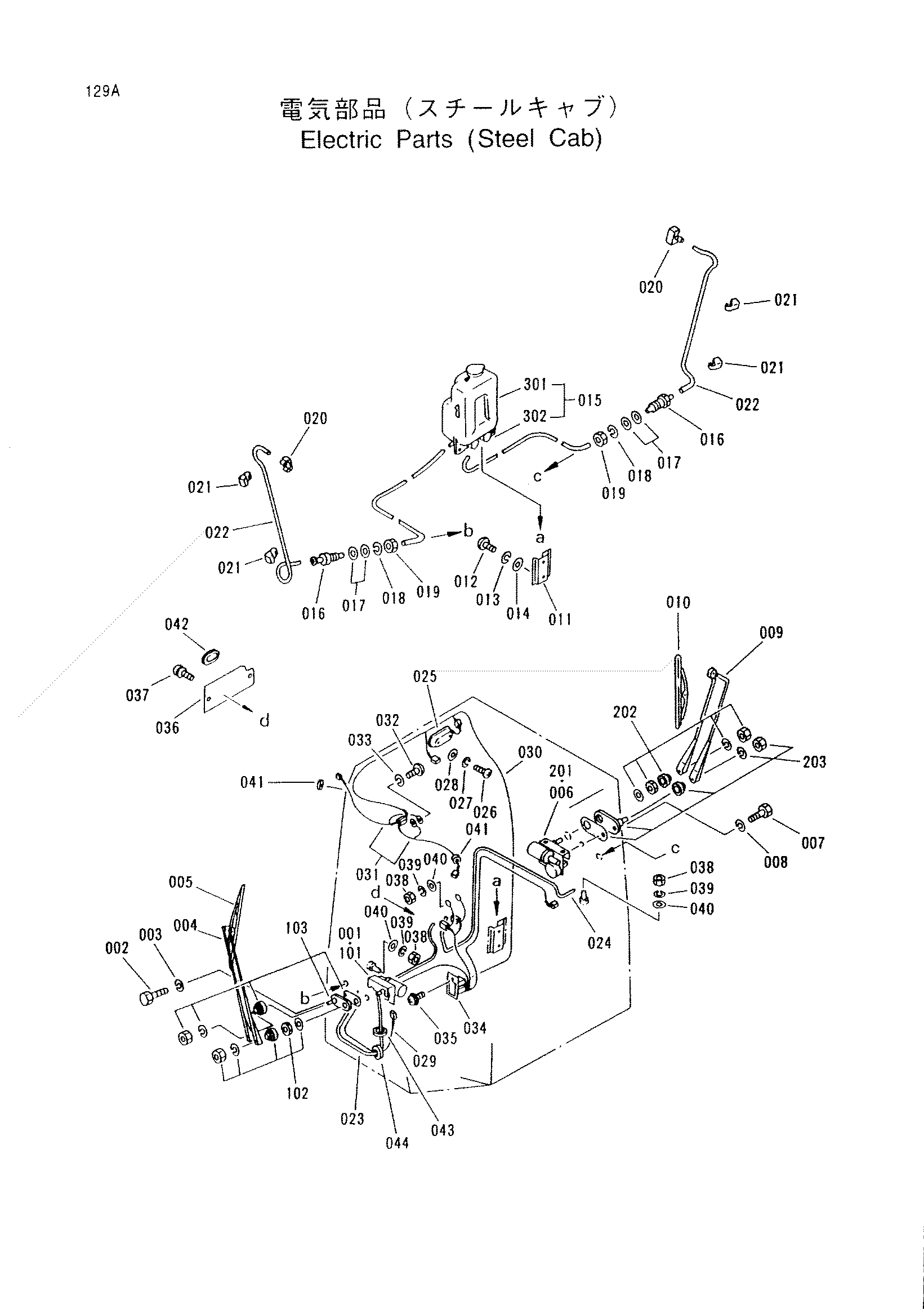

Заводская схема «Электрооборудование (стальной кабина)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1015646 | Випер-мотор в сборе | 1 |
| 101 | 4270176 | Стеклоочиститель гидромотор | 1 |
| 102 | 3055344 | Комплект | 1 |
| 103 | 1016351 | Комплект | 1 |
| 002 | 3052942 | Болт | 1 |
| 003 | 3052943 | Пружинная шайба | 1 |
| 004 | 1015951 | Стеклоочиститель рукоять | 1 |
| 005 | 1015695 | Стеклоочиститель отвал | 1 |
| 006 | 1015640 | Випер-мотор в сборе | 1 |
| 201 | 4270178 | Стеклоочиститель гидромотор | 1 |
| 202 | 3055344 | Комплект | 1 |
| 203 | 1016351 | Комплект | 1 |
| 007 | 3052942 | Болт | 1 |
| 008 | 3052943 | Пружинная шайба | 1 |
| 009 | 1015642 | Рычаг стеклоочистителя | 1 |
| 010 | 1015643 | Щётка стеклоочистителя | 1 |
| 011 | 2030867 | Кронштейн | 1 |
| 012 | M430613 | Винт | 2 |
| 013 | A590906 | Пружинная шайба | 2 |
| 014 | A590106 | Плоская шайба | 2 |
| 015 | 1015529 | Бак шайба в сборе | 1 |
| 301 | 1015963 | Бак | 1 |
| 302 | 1015938 | Насос | 2 |
| 016 | 3064650 | Адаптер | 2 |
| 017 | A590112 | Плоская шайба | 4 |
| 018 | A589912 | Пружинная шайба | 2 |
| 019 | J950012 | Гайка | 2 |
| 020 | 1015658 | Форсунка | 2 |
| 021 | 1015949 | Хомут | 4 |
| 022 | 4270179 | Шланг | 2 |
| 023 | 4264081 | Шланг | 1 |
| 024 | 4264082 | Шланг | 1 |
| 025 | 4265877 | Фонарь | 1 |
| 026 | M430513 | Винт | 2 |
| 027 | A590905 | Пружинная шайба | 2 |
| 028 | A590105 | Плоская шайба | 2 |
| 029 | 2031611 | Жгут проводов | 1 |
| 030 | 4309351 | Жгут проводов | 1 |
| 031 | 4309626 | Жгут проводов | 4 |
| 032 | M430616 | Винт | 1 |
| 033 | A590906 | Пружинная шайба | 1 |
| 034 | 4265883 | Кронштейн | 1 |
| 035 | 3053927 | Винт | 1 |
| 036 | 4265884 | Крышка | 1 |
| 037 | 3053927 | Винт | 2 |
| 038 | J950006 | Гайка | 3 |
| 039 | A590906 | Пружинная шайба | 3 |
| 040 | A590106 | Плоская шайба | 3 |
| 041 | 4263942 | Резиновая втулка | 1 |
| 042 | 4263943 | Резиновая втулка | 1 |
| 043 | 4263944 | Резиновая втулка | 1 |
| 044 | 4265175 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
