Пилотные гидролинии (2PL, M/L) — HITACHI LX200

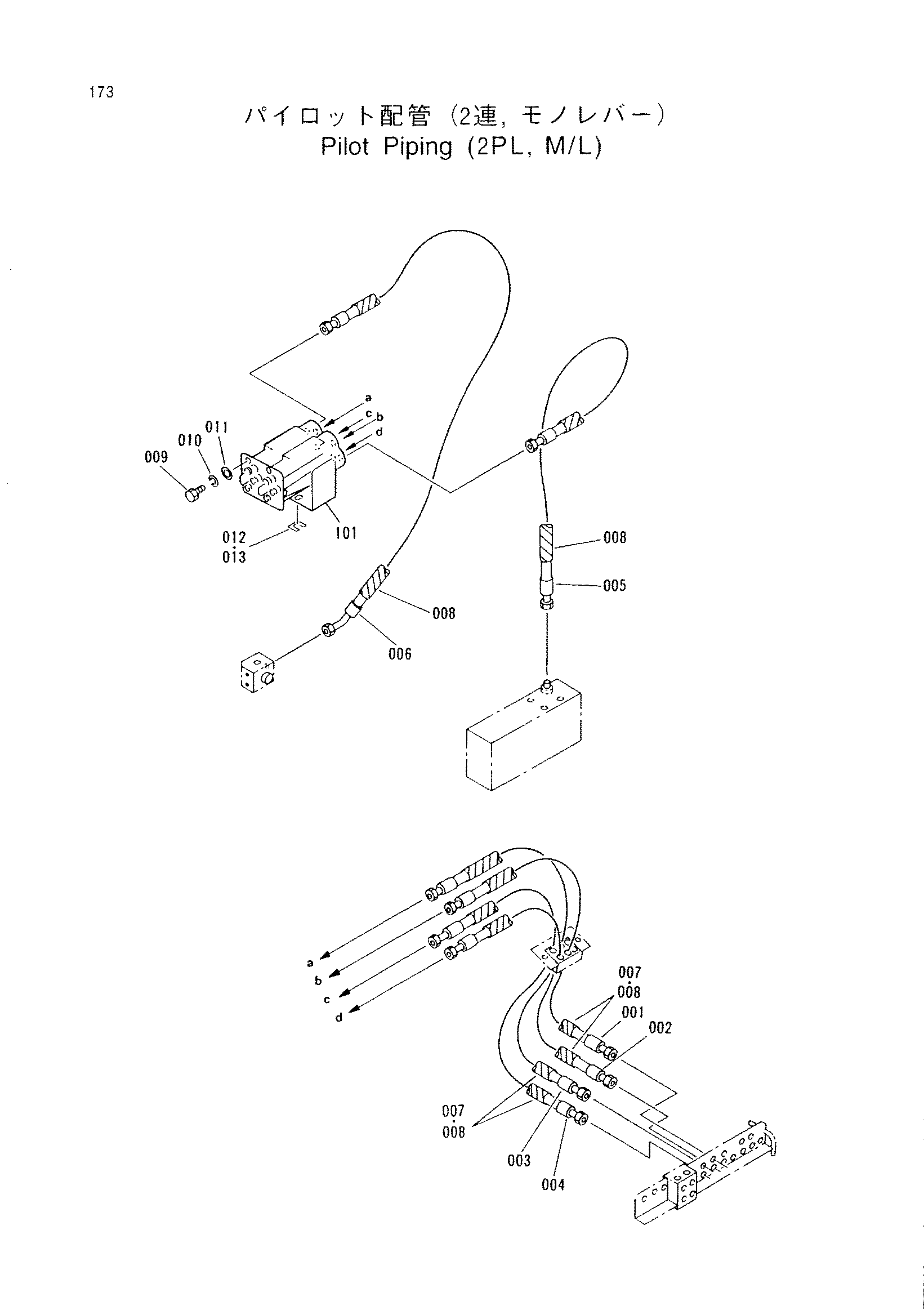

Заводская схема «Пилотные гидролинии (2PL, M/L)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3053115 | Шланг | 1 |
| 002 | 3053123 | Шланг | 1 |
| 003 | 3053116 | Шланг | 1 |
| 004 | 3053124 | Шланг | 1 |
| 005 | 3053126 | Шланг | 1 |
| 006 | 3062772 | Шланг | 1 |
| 007 | 4308397 | Защитный кожух | 4 |
| 008 | 4308403 | Защитный кожух | 6 |
| 009 | J430816 | Болт | 5 |
| 010 | A590908 | Пружинная шайба | 5 |
| 011 | A590108 | Плоская шайба | 5 |
| 012 | 3056057 | Регулировочная шайба 1.0 | 1 |
| 013 | 3056060 | Регулировочная шайба 0.5 | 1 |
| 101 | 2034189 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
