Карданный вал вал (задний) — HITACHI LX200

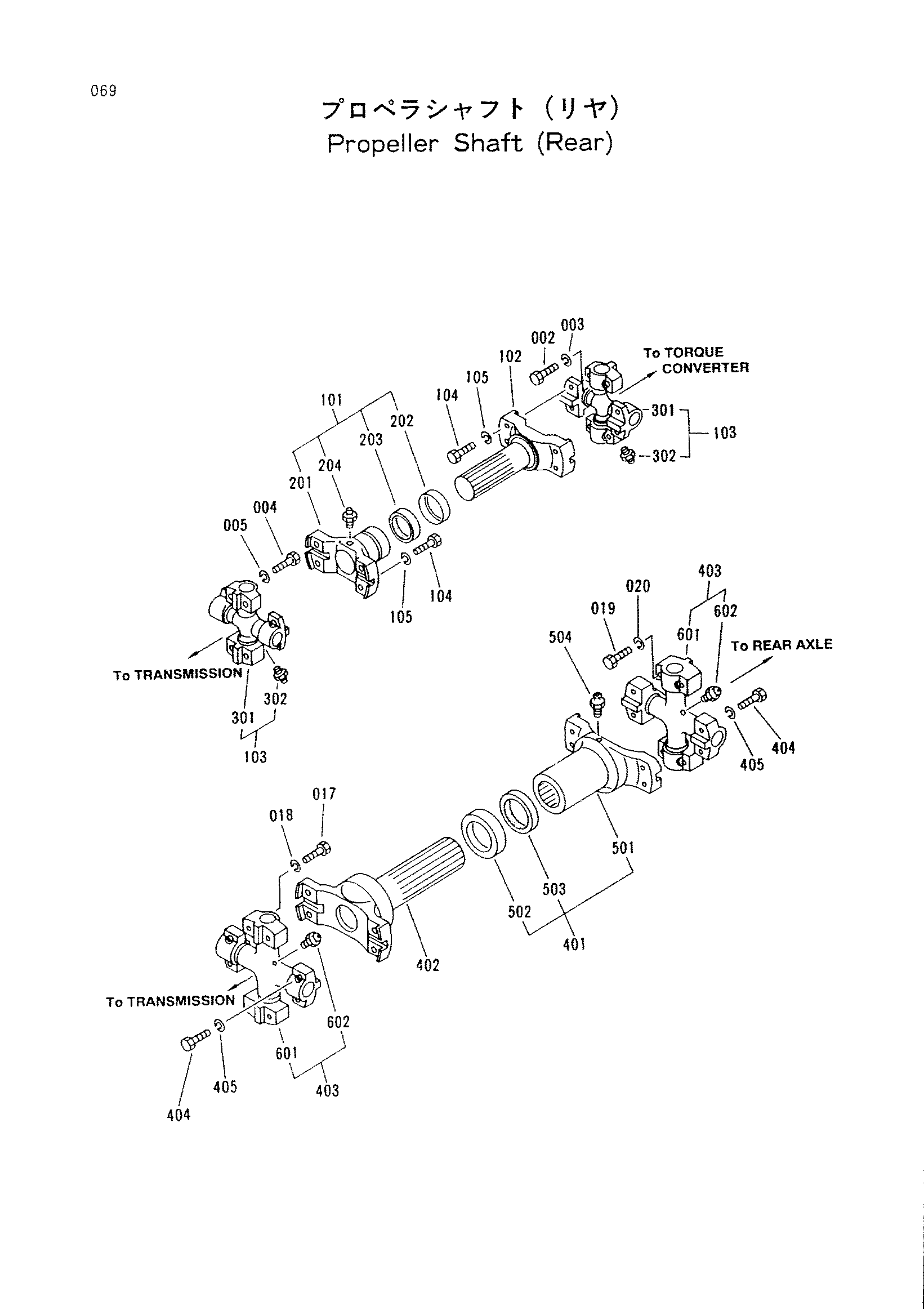

Заводская схема «Карданный вал вал (задний)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | J561050 | Болт | 4 |
| 003 | A589910 | Пружинная шайба | 4 |
| 004 | J561050 | Болт | 4 |
| 005 | A589910 | Пружинная шайба | 4 |
| 017 | J561265 | Болт | 4 |
| 018 | A589912 | Пружинная шайба | 4 |
| 019 | 3052703 | Болт | 4 |
| 020 | 3052704 | Пружинная шайба | 4 |
| 2030744 | Вал карданный вал | 1 | |
| 101 | 4265199 | Втулка в сборе | 1 |
| 201 | 4270041 | Втулка | 1 |
| 202 | 4233221 | Крышка | 1 |
| 203 | 4233222 | Уплотнение | 1 |
| 204 | 4235208 | Штуцер | 1 |
| 102 | 4265349 | Вал | 1 |
| 103 | 4265200 | Джоурнал в сборе | 2 |
| 302 | J75481 | Штуцер | 1 |
| 104 | J561030 | Болт | 8 |
| 105 | A589910 | Пружинная шайба | 8 |
| 2030666 | Вал карданный вал | 1 | |
| 401 | 4265350 | Втулка в сборе | 1 |
| 504 | J75481 | Штуцер | 1 |
| 402 | 4265351 | Вал | 1 |
| 403 | 4265352 | Джоурнал в сборе | 2 |
| 602 | J75482 | Штуцер | 1 |
| 404 | J561255 | Болт | 8 |
| 405 | A589912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
