Электрооборудование (1) — HITACHI LX200

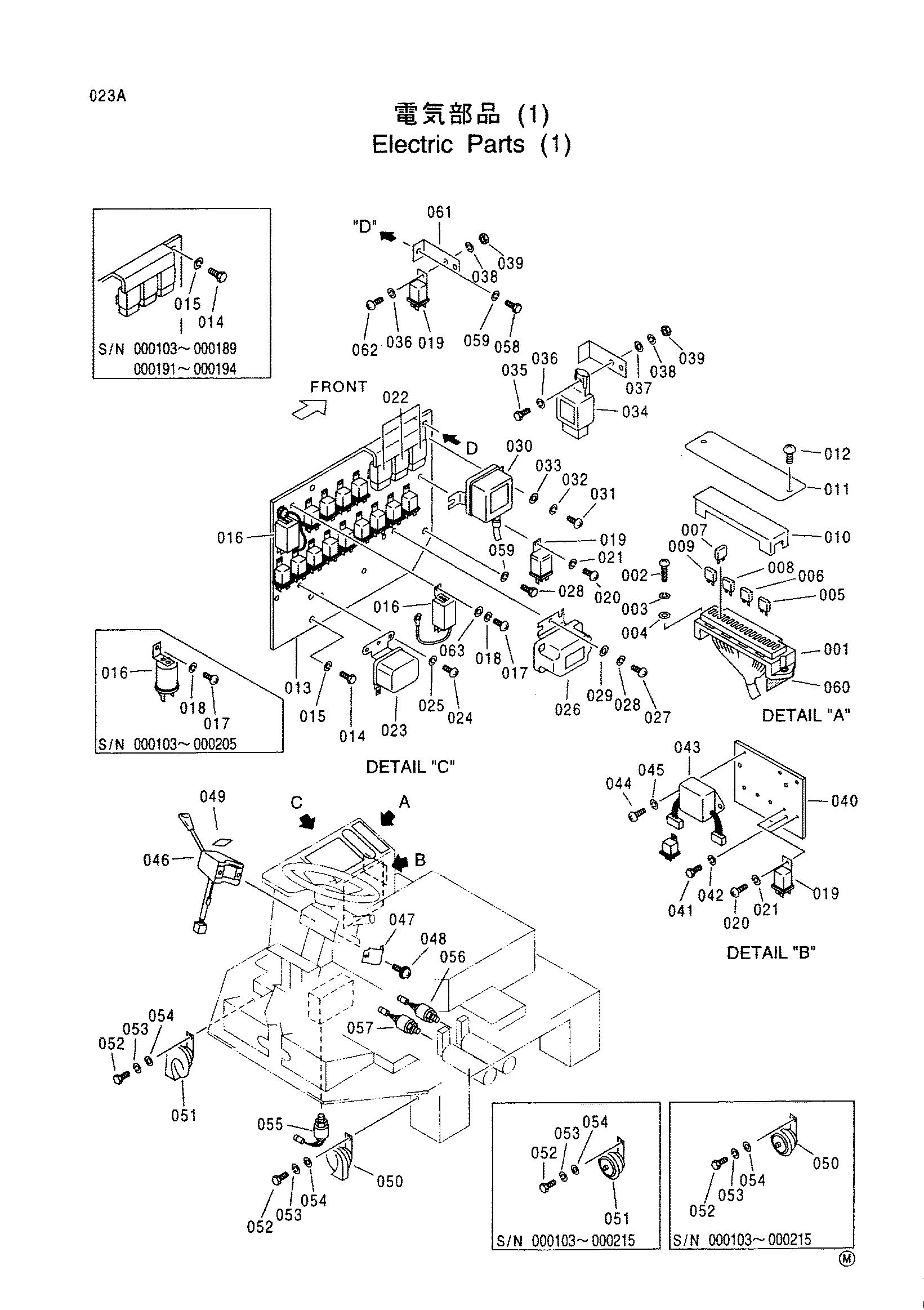

Заводская схема «Электрооборудование (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	1015633	Короб предохранитель	1
002	M430620	Винт	2
003	A590906	Пружинная шайба	2
004	A590106	Плоская шайба	2
005	4195597	Предохранитель	2
006	4195596	Предохранитель	2
006	4195596	Предохранитель	3
007	4195595	Предохранитель	1
007	4195595	Предохранитель	3
008	4195594	Предохранитель	5
008	4195594	Предохранитель	6
009	4195593	Предохранитель	9
009	4195593	Предохранитель	8
009	4195593	Предохранитель	7
010	2030737	Крышка	1
011	3052604	Крышка	1
012	3052883	Винт	2
013	3062670	Пластина	1
014	J431016	Болт	3
014	J431016	Болт	3
014	J431016	Болт	2
014	J431016	Болт	2
015	A589910	Пружинная шайба	3
015	A589910	Пружинная шайба	3
015	A589910	Пружинная шайба	2
015	A589910	Пружинная шайба	2
016	4236811 замена: 4215003	Фласхер	2
016	4236811 замена: 3067697	Фласхер	2
016	4236811 замена: M430513	Фласхер	2
016	4236811 замена: 4163044	Фласхер	2
016	4236811 замена: A590105	Фласхер	2
016	4215003	Фласхер	2
017	M430508	Винт	2
017	M430513	Винт	2
018	A590905	Пружинная шайба	2
019	4236810	Реле	16
019	4236810	Реле	16
019	1019828	Реле	17
019	1019828	Реле	17
020	M430508	Винт	15
021	A590905	Пружинная шайба	15
022	1015609	Диод	3
023	2030888	Реле	1
024	M430608	Поддон головка винт	2
025	A590906	Пружинная шайба	2
026	1018432	Реле	1
027	M430608	Поддон головка винт	2
028	A590906	Пружинная шайба	2
029	A590106	Плоская шайба	2
030	1016661	Дивидер	1
031	M430608	Поддон головка винт	2
032	A590906	Пружинная шайба	2
033	A590106	Плоская шайба	2
034	1018431	Таймер	1
035	J431225	Болт	1
036	3049844	Шайба	1
036	3049844	Шайба	1
036	3049844	Шайба	2
036	3049844	Шайба	2
037	A590106	Плоская шайба	1
038	A590906	Пружинная шайба	1
038	A590906	Пружинная шайба	1
038	A590906	Пружинная шайба	2
038	A590906	Пружинная шайба	2
039	J950006	Гайка	1
039	J950006	Гайка	1
039	J950006	Гайка	2
039	J950006	Гайка	2
040	3062595	Пластина	1
041	J430816	Болт	3
042	A590908	Пружинная шайба	3
043	4218103	Контроллер	1
044	M430613	Винт	2
045	A590906	Пружинная шайба	2
046	1018476	Выключатель	1
047	3062598	Кронштейн	1
048	M430510	Винт	2
049	3063392	Информационная табличка	1
050	4198639 замена: 2037932	Звуковой сигнал	1
050	4198639 замена: 2037931	Звуковой сигнал	1
050	2037932	Звуковой сигнал	1
051	4198638 замена: 2037931	Звуковой сигнал	1
051	4198638 замена: 2037932	Звуковой сигнал	1
051	2037931	Звуковой сигнал	1
052	J430820	Болт	2
053	A590908	Пружинная шайба	2
054	A590108	Плоская шайба	2
055	2032104 замена: 2035839	Выключатель пресс.	1
055	2035839	Выключатель пресс.	1
056	2030887 замена: 2035840	Выключатель пресс.	1
056	2035840	Выключатель пресс.	1
057	2030885 замена: 2035841	Выключатель пресс.	1
057	2035841	Выключатель пресс.	1
058	J431020	Болт	1
058	J431020	Болт	1
058	J431020	Болт	2
058	J431020	Болт	2
059	A589910	Пружинная шайба	1
059	A589910	Пружинная шайба	1
059	A589910	Пружинная шайба	2
059	A589910	Пружинная шайба	2
060	3064491	Резиновая прокладка	1
061	3052617	Кронштейн	1
061	3052617	Кронштейн	1
062	J430616	Болт	1
062	J430616	Болт	1
063	A590105	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
