Оператор рама — HITACHI LX200

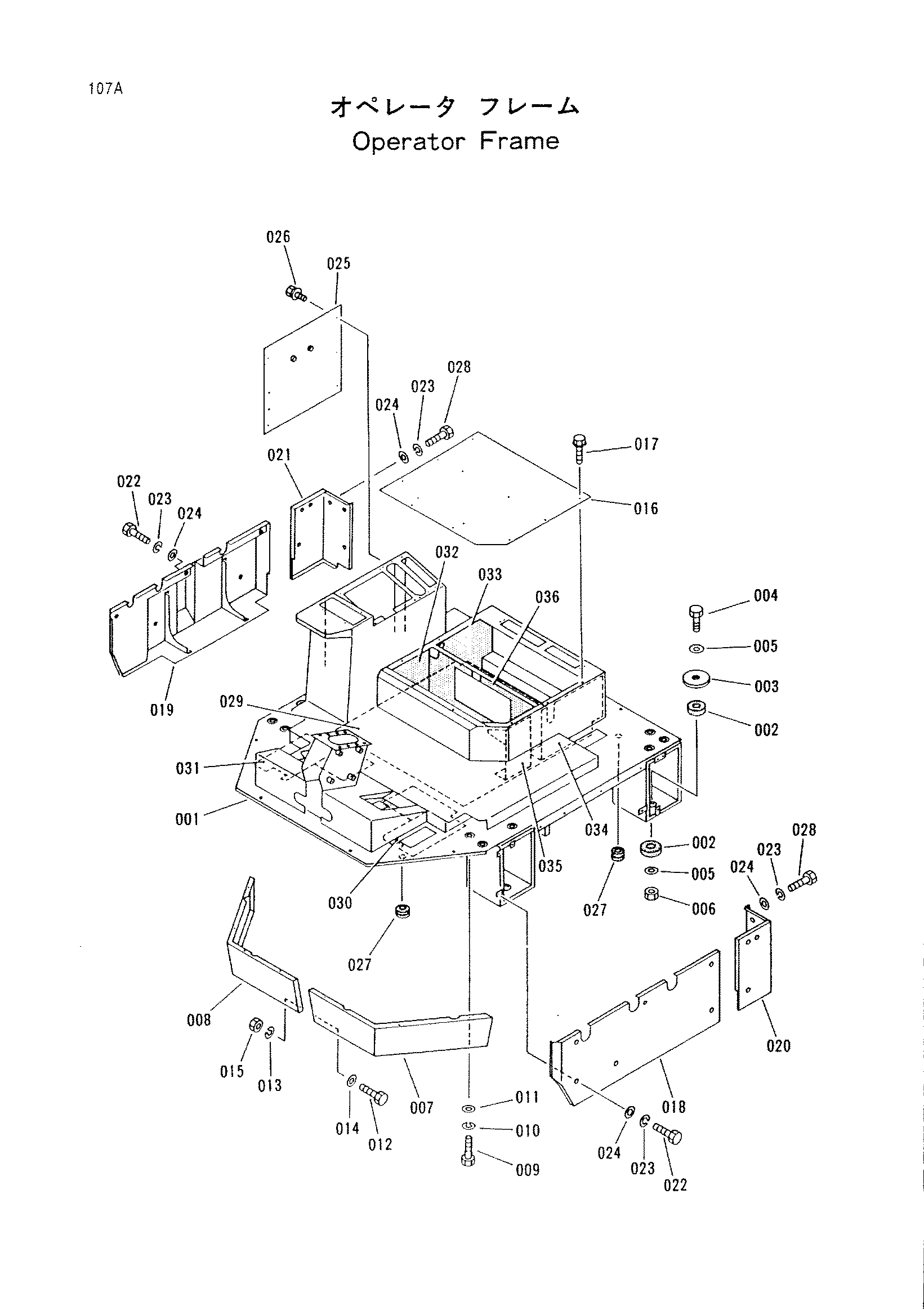

Заводская схема «Оператор рама» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 0001406 замена: 0001551 | Рама оператор | 1 |
| 001 | 0001406 замена: 2035357 | Рама оператор | 1 |
| 001 | 0001406 замена: J430830 | Рама оператор | 1 |
| 001 | 0001406 замена: J430820 | Рама оператор | 1 |
| 001 | 0001406 замена: 4234005 | Рама оператор | 1 |
| 001 | 0001551 | Рама оператор | 1 |
| 002 | 4265496 замена: 4235385 | Резиновая прокладка | 8 |
| 002 | 4235385 | Резиновая прокладка | 8 |
| 003 | 3049852 | Пластина | 4 |
| 004 | J442004 замена: J442005 | Болт | 4 |
| 004 | J442005 | Болт | 4 |
| 005 | 4234100 | Шайба | 8 |
| 006 | 3063826 | Гайка | 4 |
| 007 | 1015545 | Крышка | 1 |
| 008 | 1015543 | Крышка | 1 |
| 009 | J430814 | Болт | 8 |
| 010 | A590908 | Пружинная шайба | 8 |
| 011 | A590108 | Плоская шайба | 8 |
| 012 | J430820 | Болт | 1 |
| 013 | A590908 | Пружинная шайба | 1 |
| 014 | A590108 | Плоская шайба | 2 |
| 015 | J950008 | Гайка | 1 |
| 016 | 4265497 | Пластина | 1 |
| 017 | 3064747 | Болт | 8 |
| 018 | 2030261 | Крышка | 1 |
| 019 | 2030086 | Крышка | 1 |
| 020 | 1015544 | Крышка | 1 |
| 021 | 1015540 | Крышка | 1 |
| 022 | J430825 | Болт | 12 |
| 023 | A590908 | Пружинная шайба | 18 |
| 024 | 3049844 | Шайба | 18 |
| 025 | 3062791 | Крышка | 1 |
| 026 | 3052874 | Болт | 6 |
| 027 | 3052873 | Уплотнительная втулка | 4 |
| 028 | J430816 | Болт | 6 |
| 029 | 4265498 | Изолятор | 1 |
| 030 | 3049845 | Изолятор | 1 |
| 031 | 3049846 | Изолятор | 1 |
| 032 | 3049847 | Изолятор | 1 |
| 033 | 3049848 | Изолятор | 1 |
| 034 | 3049849 | Изолятор | 1 |
| 035 | 3049850 | Изолятор | 1 |
| 036 | 3049843 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
