Аварийный рулевое управление — HITACHI LX200

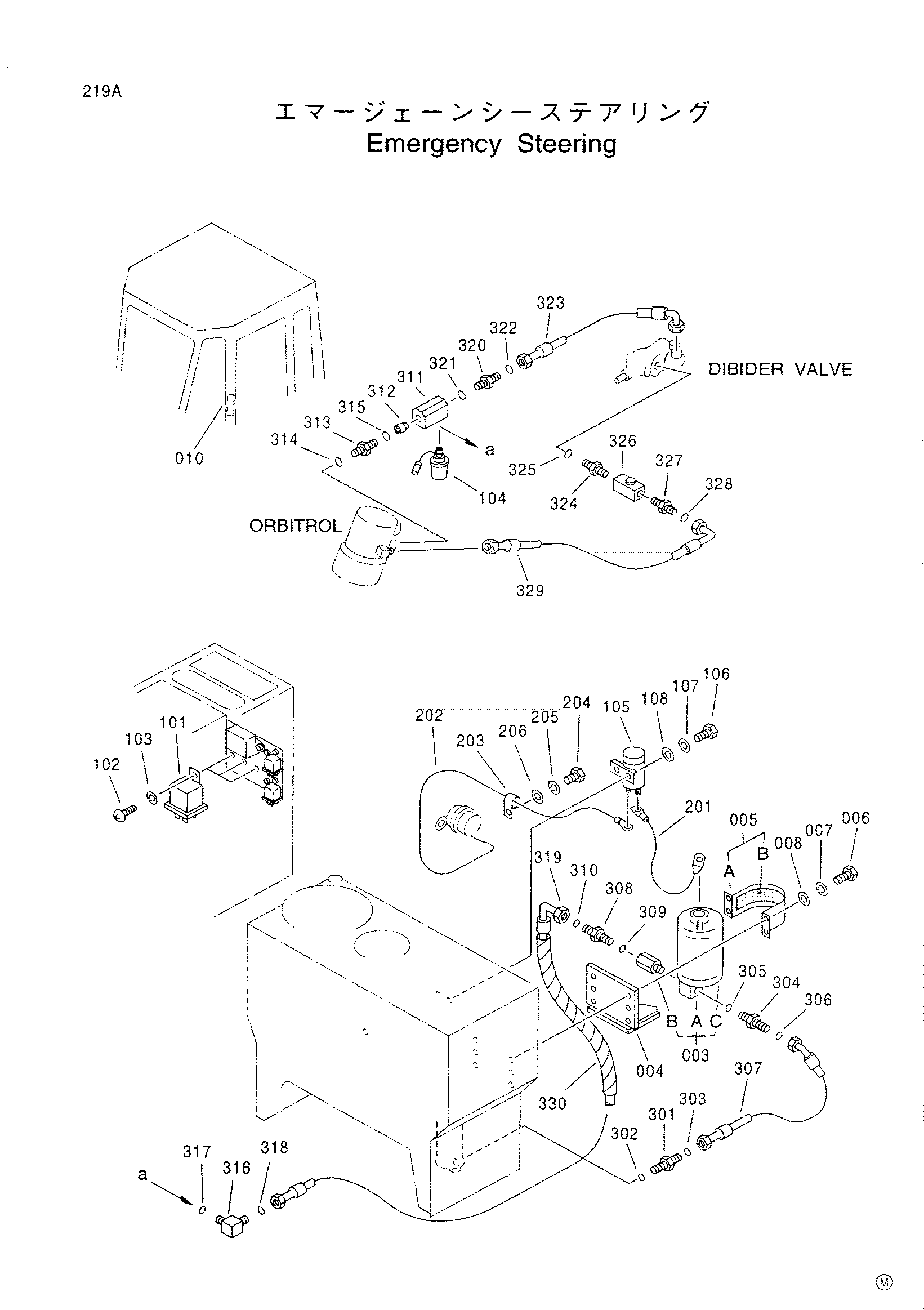

Заводская схема «Аварийный рулевое управление» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 003 | 2034445 | Насос | 1 |
| 003A | 2037082 | Шестерённый насос | 1 |
| 003B | 3068852 | Обратный клапан | 1 |
| 003C | 3068850 | Гидромотор | 1 |
| 004 | 3062573 | Кронштейн | 1 |
| 005 | 9118202 | Лента в сборе | 1 |
| 005B | 3062563 | Резиновая прокладка | 1 |
| 006 | J431025 | Болт | 6 |
| 007 | A589910 | Пружинная шайба | 6 |
| 008 | A590110 | Плоская шайба | 6 |
| 010 | 3065116 | Информационная табличка | 1 |
| 101 | 4236810 | Реле | 3 |
| 101 | 1019828 | Реле | 1 |
| 102 | M430508 | Винт | 3 |
| 103 | A590905 | Пружинная шайба | 3 |
| 104 | 9116556 | Датчик давления | 1 |
| 105 | 3062571 | Реле | 1 |
| 106 | J430616 | Болт | 2 |
| 107 | A590906 | Пружинная шайба | 2 |
| 108 | A590106 | Плоская шайба | 2 |
| 201 | 3063364 замена: 3068797 | Трос | 1 |
| 201 | 3068797 | Трос | 1 |
| 202 | 3062561 замена: 3068798 | Трос | 1 |
| 202 | 3068798 | Трос | 1 |
| 203 | 3053135 | Хомут | 1 |
| 204 | J431016 | Болт | 1 |
| 205 | A589910 | Пружинная шайба | 1 |
| 206 | A590110 | Плоская шайба | 1 |
| 301 | 3062560 | Адаптер | 1 |
| 302 | 4506424 | Уплотнительное кольцо | 1 |
| 303 | 4138938 | Уплотнительное кольцо | 1 |
| 304 | 4267587 | Адаптер | 1 |
| 305 | 4506418 | Уплотнительное кольцо | 1 |
| 306 | 4138938 | Уплотнительное кольцо | 1 |
| 307 | 4308393 | Шланг | 1 |
| 308 | 3052610 | Адаптер | 1 |
| 309 | 957366 | Уплотнительное кольцо | 1 |
| 310 | 4138928 | Уплотнительное кольцо | 1 |
| 311 | 3062567 | Блок | 1 |
| 312 | 4309350 | Обратный клапан | 1 |
| 313 | 3062566 | Адаптер | 1 |
| 314 | U12547U | Уплотнительное кольцо | 1 |
| 315 | 4510188 | Уплотнительное кольцо | 1 |
| 316 | 3053136 | Угловой штуцер | 1 |
| 317 | 4509180 | Уплотнительное кольцо | 1 |
| 318 | 4138928 | Уплотнительное кольцо | 1 |
| 319 | 4308394 | Шланг | 1 |
| 320 | 4267500 | Адаптер | 1 |
| 321 | 4506424 | Уплотнительное кольцо | 1 |
| 322 | 4187308 | Уплотнительное кольцо | 1 |
| 323 | 3053053 | Шланг | 1 |
| 324 | 3062559 | Адаптер | 1 |
| 325 | 4510185 | Уплотнительное кольцо | 1 |
| 326 | 4265358 замена: 2035719 | Клапан | 1 |
| 326 | 2035719 | Обратный клапан | 1 |
| 327 | 4267508 | Адаптер | 1 |
| 328 | 4154235 | Уплотнительное кольцо | 1 |
| 329 | 3062549 | Шланг | 1 |
| 330 | 4310650 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
