Панель (стальной кабина) — HITACHI LX200

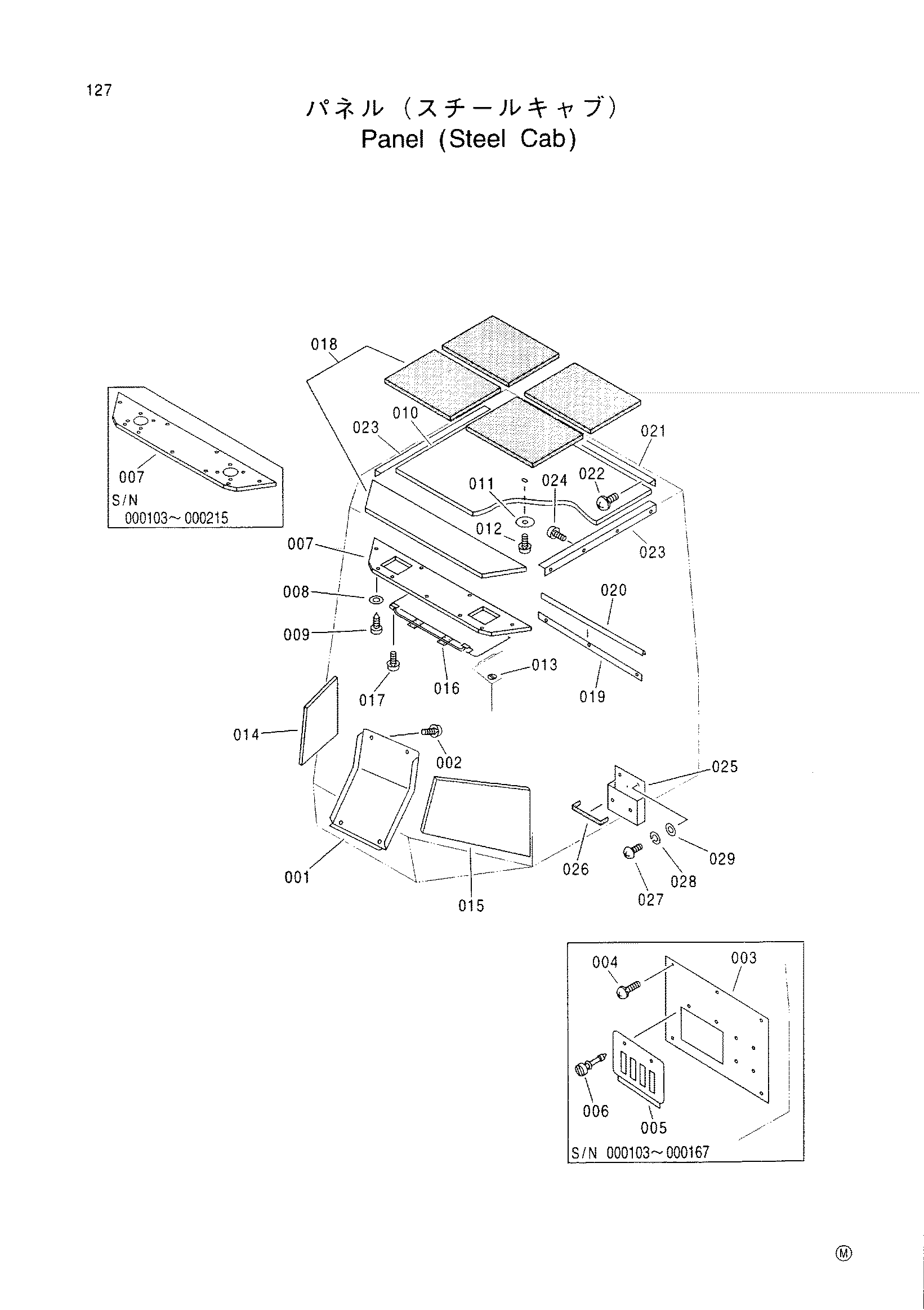

Заводская схема «Панель (стальной кабина)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4265867 | Крышка | 1 |
| 002 | 3053927 | Винт | 4 |
| 003 | 4265868 | Крышка | 1 |
| 004 | 3053927 | Винт | 5 |
| 005 | 4265524 | Крышка | 1 |
| 006 | 4267447 | Винт | 2 |
| 007 | 4309617 | Панель | 1 |
| 007 | 3070880 | Панель | 1 |
| 008 | 3053919 | Винт | 7 |
| 009 | 3053920 | Шайба | 7 |
| 010 | 4309618 | Лист | 1 |
| 011 | 4309619 | Шайба | 1 |
| 012 | 3063360 | Винт | 1 |
| 013 | 4265522 | Замок | 1 |
| 014 | 4309620 | Лист | 1 |
| 015 | 4309621 | Лист | 1 |
| 016 | 3062831 | Сунвисор | 1 |
| 017 | 3063360 | Винт | 2 |
| 018 | 4309622 | Изолятор | 1 |
| 019 | 4309623 | Пластина | 1 |
| 020 | 4308385 | Резиновое уплотнение | 1 |
| 021 | 4309624 | Пластина | 1 |
| 022 | 3053922 | Винт | 3 |
| 023 | 4309625 | Пластина | 2 |
| 024 | 3053922 | Винт | 8 |
| 025 | 3062838 | Корпус | 1 |
| 026 | 4308384 | Резиновая прокладка | 1 |
| 027 | M430520 | Винт | 4 |
| 028 | A590905 | Пружинная шайба | 4 |
| 029 | A590105 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
