Крыло (ROPS кабина, ROPS навес, открытый платформ) — HITACHI LX200

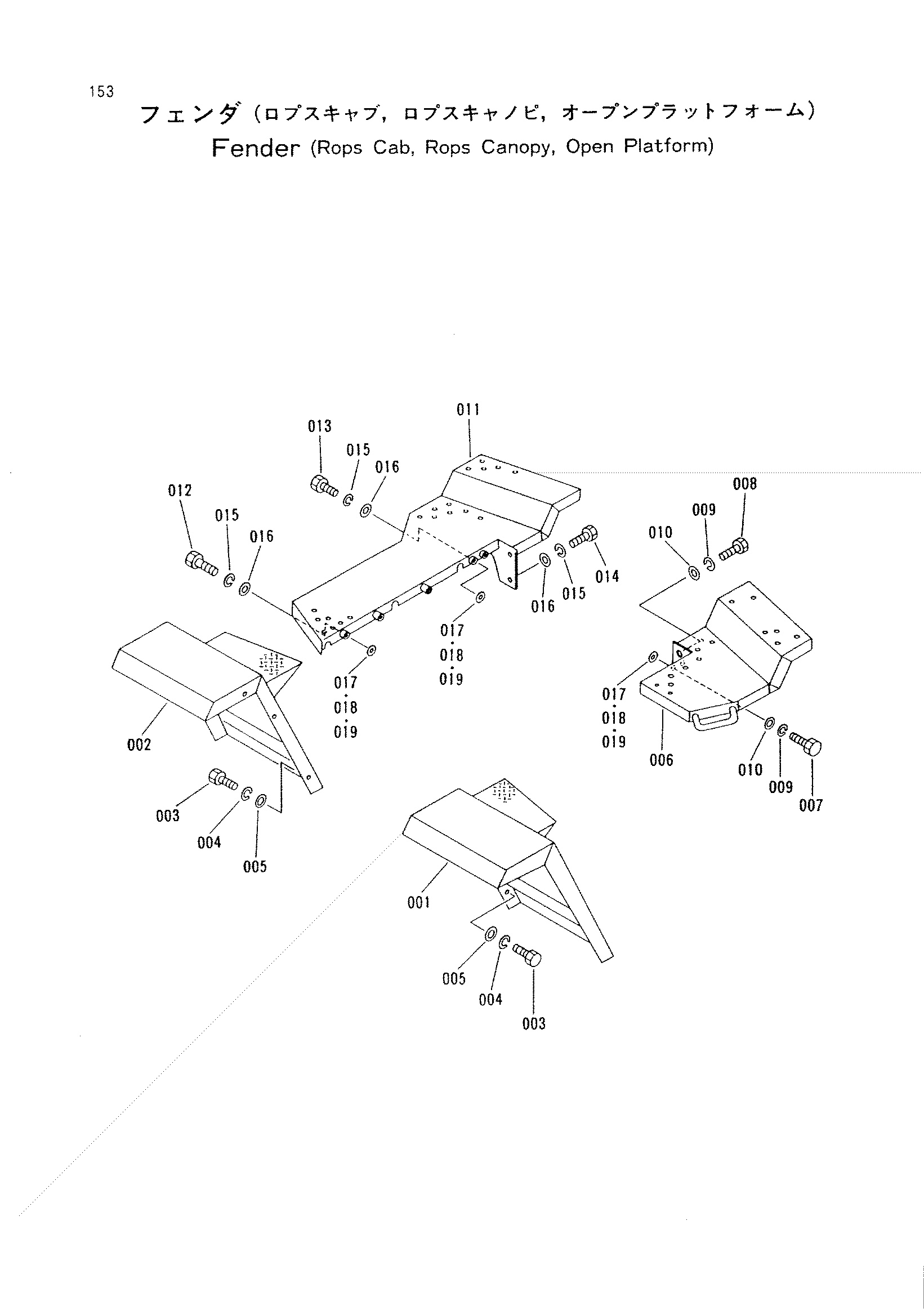

Заводская схема «Крыло (ROPS кабина, ROPS навес, открытый платформ)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 2034400 | Крыло | 1 |
| 002 | 2034397 | Крыло | 1 |
| 003 | J431225 | Болт | 6 |
| 004 | A589912 | Пружинная шайба | 6 |
| 005 | A590112 | Плоская шайба | 6 |
| 006 | 2034400 | Крыло | 1 |
| 007 | J431245 | Болт | 2 |
| 008 | J431230 | Болт | 2 |
| 009 | A589912 | Пружинная шайба | 4 |
| 010 | 3052660 | Шайба | 4 |
| 011 | 1018444 | Крыло | 1 |
| 012 | J431255 | Болт | 3 |
| 013 | J431245 | Болт | 2 |
| 014 | J431230 | Болт | 2 |
| 015 | A589912 | Пружинная шайба | 7 |
| 016 | 3052660 | Шайба | 7 |
| 017 | 3052660 | Шайба | 1 |
| 018 | A590112 | Плоская шайба | 1 |
| 019 | 3052809 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
