Инструмент — HITACHI LX200

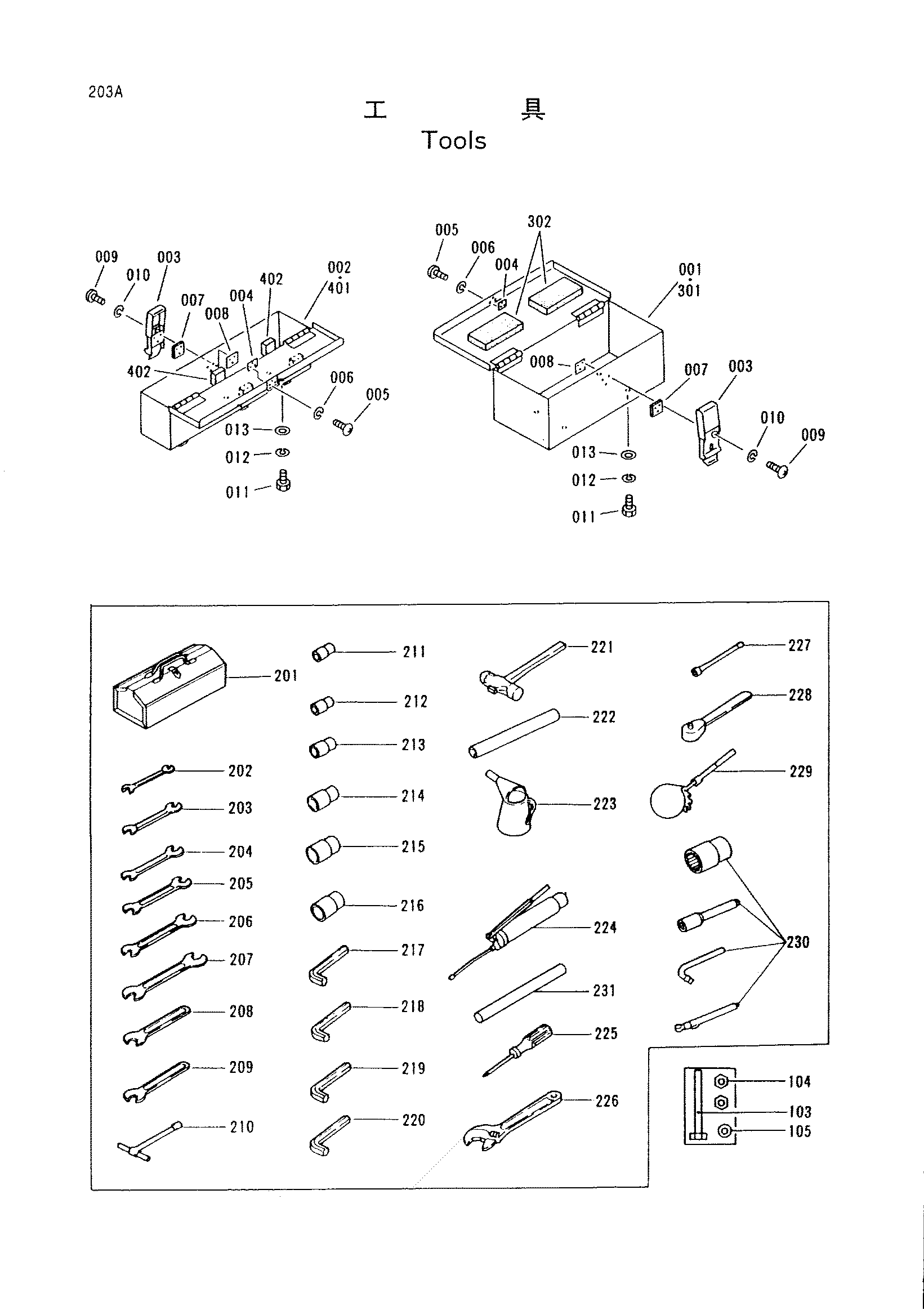

Заводская схема «Инструмент» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 9117322 | Ящик для инструментов | 1 |
| 302 | 3062668 | Резиновая прокладка | 2 |
| 002 | 9117321 | Короб | 1 |
| 402 | 3062739 | Резиновая прокладка | 4 |
| 003 | 4273842 | Лакхт | 2 |
| 004 | 4233967 | Пластина | 2 |
| 005 | M430410 | Винт | 6 |
| 006 | A590904 | Пружинная шайба | 6 |
| 007 | 3063137 | Проставка | 2 |
| 008 | 4233968 | Пластина | 2 |
| 009 | M430420 | Винт | 6 |
| 010 | A590904 | Пружинная шайба | 6 |
| 011 | J431230 | Болт | 8 |
| 012 | A589912 | Пружинная шайба | 8 |
| 013 | A590112 | Плоская шайба | 8 |
| 103 | 4270740 | Болт | 1 |
| 104 | 4270741 | Гайка | 2 |
| 105 | 4270742 | Шайба | 1 |
| 9118744 | Инструмент в сборе | 1 | |
| 201 | 3062812 | Ящик для инструментов | 1 |
| 202 | 4261189 | Гаечный ключ 8X10 | 1 |
| 203 | 4261190 | Гаечный ключ 12X14 | 1 |
| 204 | 989857 | Гаечный ключ 13X17 | 1 |
| 205 | 989858 | Гаечный ключ 19X22 | 1 |
| 206 | 989859 | Гаечный ключ 24X27 | 1 |
| 207 | 989860 | Гаечный ключ 30X32 | 1 |
| 208 | 989861 | Гаечный ключ 36 | 1 |
| 209 | 934574 | Гаечный ключ 41 | 1 |
| 210 | 3063144 замена: 958407 | Ключ T 10 | 1 |
| 210 | 958407 | Ключ T 10 | 1 |
| 211 | D99055 | Ключ разъём 17 | 1 |
| 212 | D99056 | Ключ разъём 19 | 1 |
| 213 | 989848 | Ключ разъём 22 | 1 |
| 214 | 989849 | Ключ разъём 24 | 1 |
| 215 | 989850 | Ключ разъём 27 | 1 |
| 216 | 993043 | Ключ разъём 30 | 1 |
| 217 | 4020977 | Ключ штанга | 1 |
| 218 | 985710 | Ключ штанга | 1 |
| 219 | 958393 | Ключ штанга | 1 |
| 220 | 958394 | Ключ штанга | 1 |
| 221 | 4309609 | Молоток | 1 |
| 222 | 3063143 замена: 315373 | Трубка | 1 |
| 222 | 315373 | Трубка | 1 |
| 223 | 3062813 замена: 924327 | JOG масляный | 1 |
| 223 | 924327 | JUG масляный | 1 |
| 224 | 4131548 | Шприц для смазки | 1 |
| 225 | 4309608 замена: 4200434 | Дривер | 1 |
| 225 | 4200434 | Скревдривер | 1 |
| 226 | 4309611 | Ключ регулировка. | 1 |
| 227 | 936010 | Штанга удлинитель 250 | 1 |
| 228 | 4309610 | Рукоятка раткхет | 1 |
| 229 | 2034570 | Ключ фильтр | 1 |
| 230 | 9117817 | Инструмент | 1 |
| 231 | 4310648 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
