Высокий нижний муфта группа — HITACHI LX200

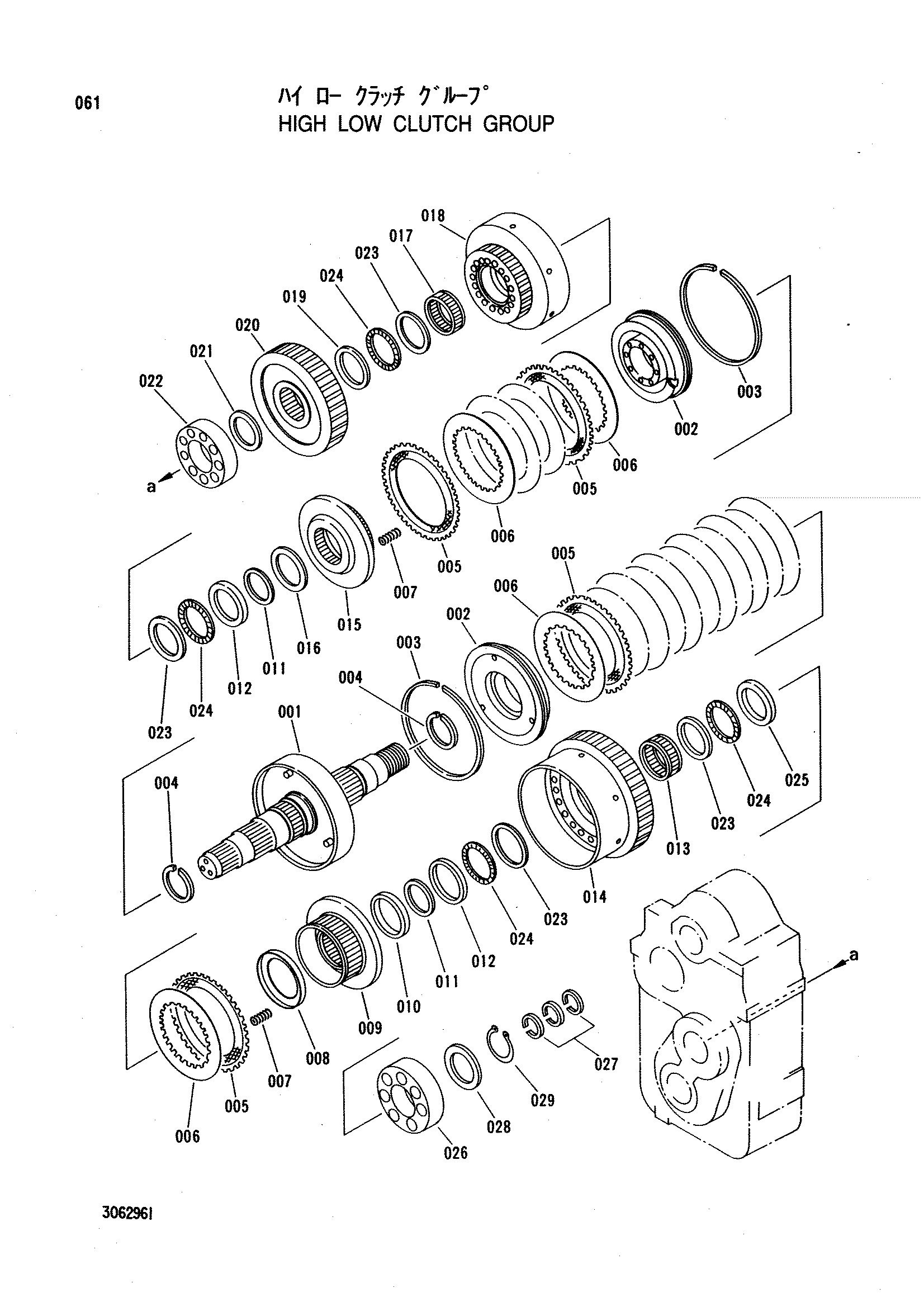

Заводская схема «Высокий нижний муфта группа» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3062961 | Высокий нижний муфта группа | 1 | |
| 001 | 3062785 | Вал | 1 |
| 002 | 3062810 | Поршень | 2 |
| 003 | 3053329 | Уплотнение кольцо | 2 |
| 004 | 3053328 | Уплотнение кольцо | 2 |
| 005 | 3052868 | Пластина | 10 |
| 006 | 3053078 | Пластина | 10 |
| 007 | 3053305 | Пружина | 32 |
| 008 | 3053091 | Держатель пружина | 1 |
| 009 | 3053072 | HAB | 1 |
| 010 | 3052623 | Шайба | 1 |
| 011 | 3053298 | Кольцо | 2 |
| 012 | 3053275 | Упорная шайба | 2 |
| 013 | 3052832 | Игольчатый подшипник | 1 |
| 014 | 3053274 | Шестерня | 1 |
| 015 | 3053276 | HUB | 1 |
| 016 | 3052735 | Шайба | 1 |
| 017 | 3052823 | Игольчатый подшипник | 1 |
| 018 | 3053277 | Шестерня | 1 |
| 019 | 3053278 | Упорная шайба | 1 |
| 020 | 3053279 | Шестерня | 1 |
| 021 | 3053320 | Шайба | 1 |
| 022 | 4265300 | Подшипник | 1 |
| 023 | 3053339 | Упорная шайба | 4 |
| 024 | 3053341 | Подшипник. упорный | 4 |
| 025 | 3052713 | Упорная шайба | 1 |
| 026 | 4265301 | Подшипник | 1 |
| 027 | 3053293 | Уплотнение кольцо | 3 |
| 028 | 3052877 | Шайба | 1 |
| 029 | 991349 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
