Трансмиссия — HITACHI LX200

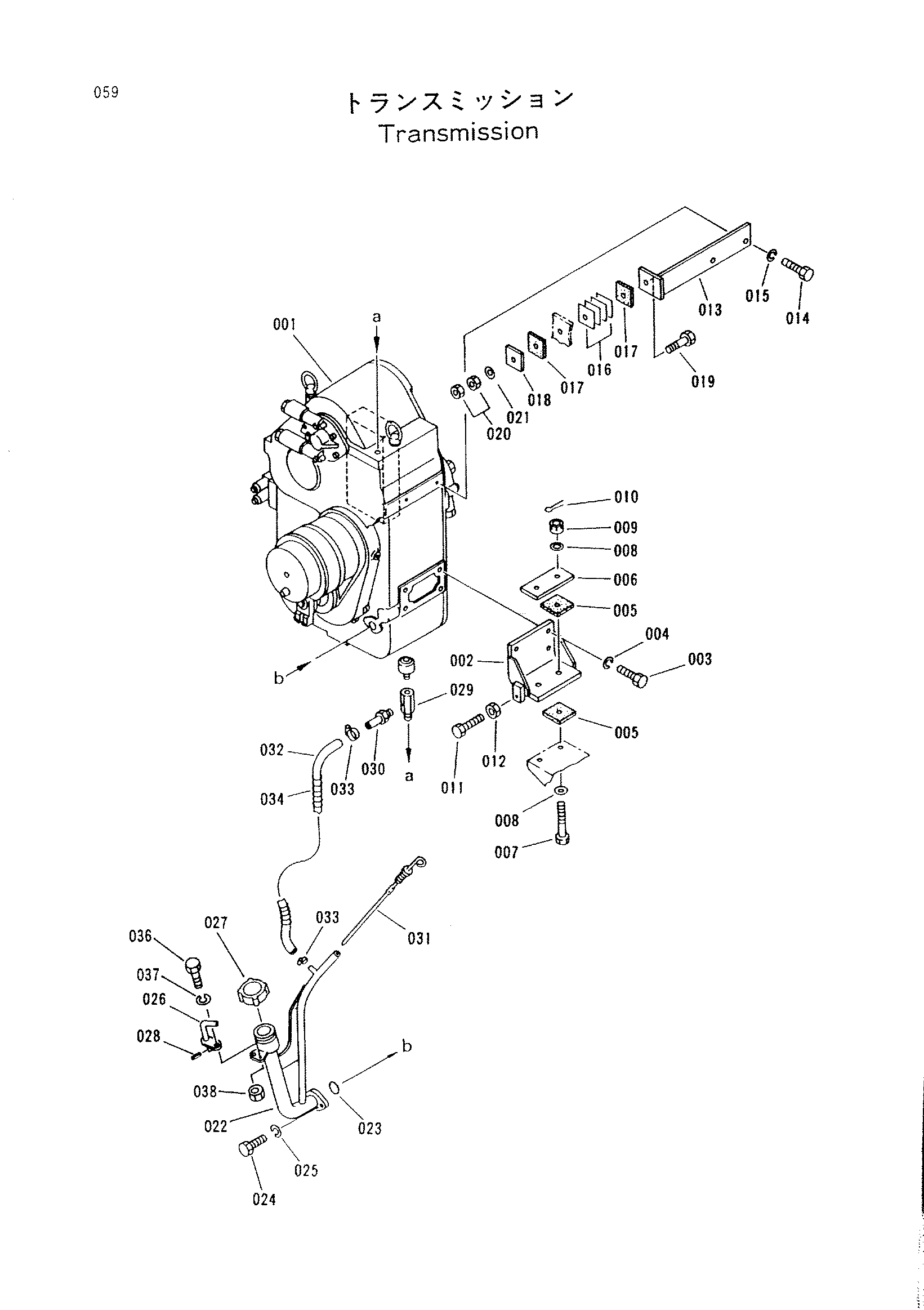

Заводская схема «Трансмиссия» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 0001428 замена: 0001981 | Трансмиссия | 1 |
| 001 | 0001981 | Трансмиссия | 1 |
| 002 | 2030781 | Кронштейн | 2 |
| 003 | J482050 | Болт | 8 |
| 004 | A589920 | Пружинная шайба | 8 |
| 005 | 3049835 | Резиновая прокладка | 8 |
| 006 | 3049829 | Пластина | 2 |
| 007 | 3049830 | Болт | 4 |
| 008 | A590120 | Плоская шайба | 12 |
| 009 | 4267602 | Корончатая гайка | 4 |
| 010 | A764040 | Шплинт | 4 |
| 011 | M831655 | Болт | 4 |
| 012 | J952016 | Гайка | 4 |
| 013 | 2030693 | Кронштейн | 1 |
| 014 | J482050 | Болт | 2 |
| 015 | A589920 | Пружинная шайба | 2 |
| 016 | 3049831 | Регулировочная шайба | 4 |
| 017 | 3049835 | Резиновая прокладка | 2 |
| 018 | 3049833 | Пластина | 1 |
| 019 | J432002 | Болт | 1 |
| 020 | J950020 | Гайка | 2 |
| 021 | A590120 | Плоская шайба | 1 |
| 022 | 1016547 | Заливная горловина масляный | 1 |
| 023 | 992444 | Уплотнительное кольцо | 1 |
| 024 | J531235 | Болт | 2 |
| 025 | A589912 | Пружинная шайба | 2 |
| 026 | 3052914 | Штанга скальный | 1 |
| 027 | 4265284 | Колпачок | 1 |
| 028 | 4015383 | Пружинный штифт | 1 |
| 029 | 3049834 | Адаптер | 1 |
| 030 | 3052915 | Ниппель | 1 |
| 031 | 3053993 замена: 2036186 | Указатель уровня | 1 |
| 031 | 2036186 | Указатель уровня | 1 |
| 032 | 4270017 | Шланг | 1 |
| 033 | 4514700 | Зажим шланг | 2 |
| 034 | 3053008 | Трубка | 1 |
| 036 | J430820 | Болт | 1 |
| 037 | A590908 | Пружинная шайба | 1 |
| 038 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
