Ковш (3.5 и 3.1) — HITACHI LX200

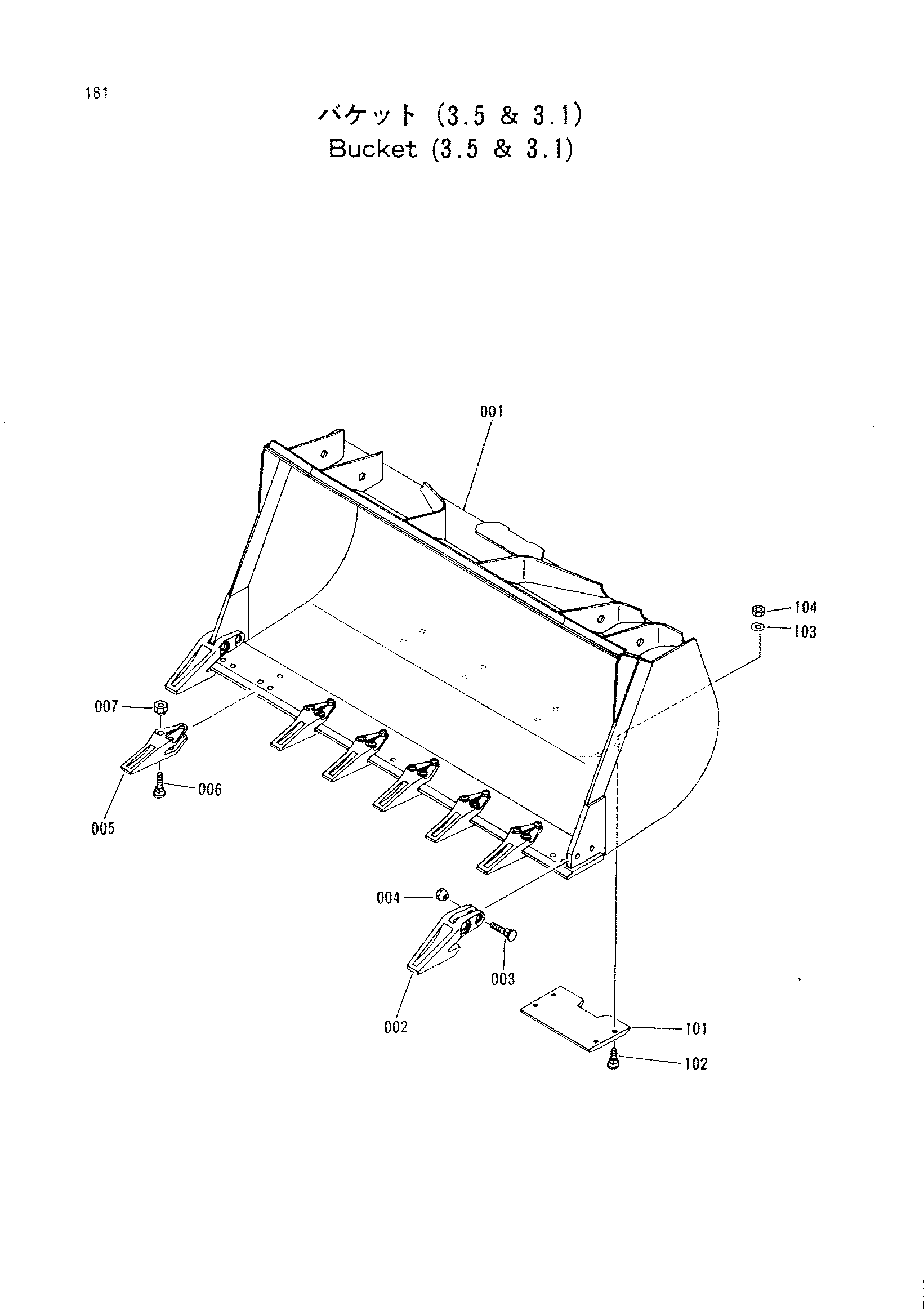

Заводская схема «Ковш (3.5 и 3.1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9116464 | Ковш 3.5 | 1 | |
| 9118165 | Ковш 3.1 | 1 | |
| 002 | 0001430 | Зуб | 2 |
| 003 | 3062546 | Болт | 4 |
| 004 | 3063370 | Гайка | 4 |
| 005 | 0001431 | Зуб | 6 |
| 006 | 3062546 | Болт | 18 |
| 007 | 3063370 | Гайка | 18 |
| 101 | 1015606 замена: 2038520 | Башмак | 2 |
| 101 | 2038520 | Башмак | 2 |
| 102 | 3052718 | Болт | 8 |
| 103 | 2030810 замена: 4085857 | Шайба | 8 |
| 103 | 4085857 | Шайба | 8 |
| 104 | 3052717 замена: 4242406 | Гайка | 8 |
| 104 | 4242406 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
