Пилотные гидролинии (1) — HITACHI LX200

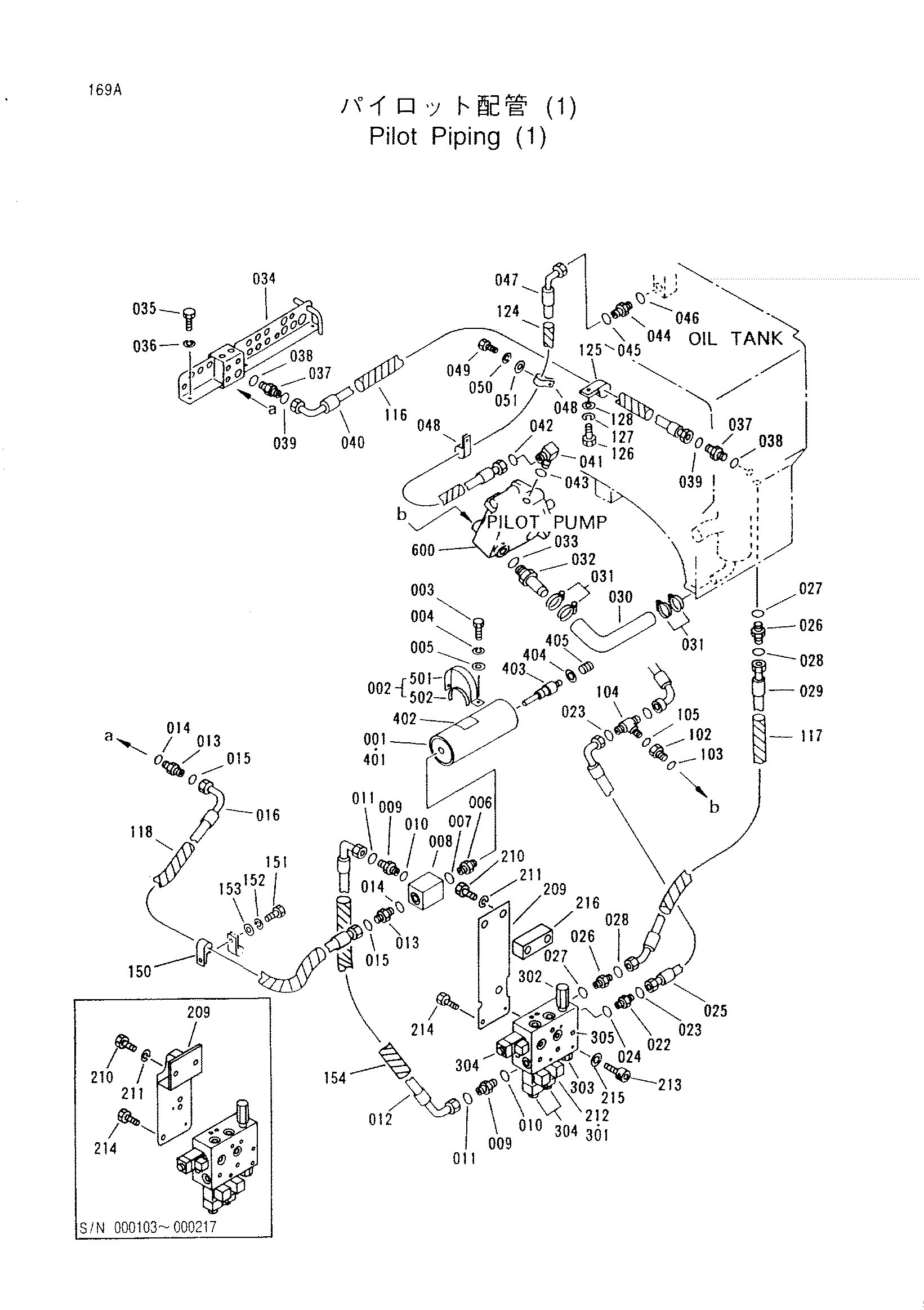

Заводская схема «Пилотные гидролинии (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4265750 замена: 1021838 | Гидроаккумулятор | 1 |
| 001 | 1021838 | Гидроаккумулятор | 1 |
| 403 | 3055616 | Коре | 1 |
| 404 | 3055614 | Прокладка | 1 |
| 405 | 3055615 | Пробка | 1 |
| 002 | 3052988 | Лента в сборе | 2 |
| 501 | 3052760 | Лента | 1 |
| 502 | 3052759 | Резиновая прокладка | 1 |
| 003 | J431016 | Болт | 4 |
| 004 | A589910 | Пружинная шайба | 4 |
| 005 | A590110 | Плоская шайба | 4 |
| 006 | 3052609 | Адаптер | 1 |
| 007 | 4509180 | Уплотнительное кольцо | 1 |
| 008 | 3052613 | Блок | 1 |
| 009 | 4267587 | Адаптер | 2 |
| 010 | 4506418 | Уплотнительное кольцо | 2 |
| 011 | 4138938 | Уплотнительное кольцо | 2 |
| 012 | 3053117 | Шланг | 1 |
| 013 | 4267502 | Адаптер | 2 |
| 014 | 4509180 | Уплотнительное кольцо | 2 |
| 015 | 4138928 | Уплотнительное кольцо | 2 |
| 016 | 3053118 | Шланг | 1 |
| 022 | 4267502 | Адаптер | 1 |
| 023 | 4138928 | Уплотнительное кольцо | 2 |
| 024 | 4509180 | Уплотнительное кольцо | 1 |
| 025 | 3053119 | Шланг | 1 |
| 026 | 4267587 | Адаптер | 2 |
| 027 | 4506418 | Уплотнительное кольцо | 2 |
| 028 | 4138938 | Уплотнительное кольцо | 2 |
| 029 | 3053120 | Шланг | 1 |
| 030 | 3052616 | Шланг | 1 |
| 031 | 4011675 | Хомут шланга | 4 |
| 032 | 3053121 | Разъём | 1 |
| 033 | 4510188 | Уплотнительное кольцо | 1 |
| 034 | 1015551 | Блок | 1 |
| 035 | J431016 | Болт | 2 |
| 036 | A589910 | Пружинная шайба | 2 |
| 037 | 4267500 | Адаптер | 2 |
| 038 | 4506424 | Уплотнительное кольцо | 2 |
| 039 | 4187308 | Уплотнительное кольцо | 2 |
| 040 | 3053859 | Шланг | 1 |
| 041 | 4270168 | Угловой штуцер | 1 |
| 042 | 4138928 | Уплотнительное кольцо | 1 |
| 043 | R26448R | Уплотнительное кольцо | 1 |
| 044 | 4267502 | Адаптер | 1 |
| 045 | 4138928 | Уплотнительное кольцо | 1 |
| 046 | 4509180 | Уплотнительное кольцо | 1 |
| 047 | 3053122 | Шланг | 1 |
| 048 | 4233961 | Хомут | 2 |
| 049 | J431016 | Болт | 2 |
| 050 | A589910 | Пружинная шайба | 2 |
| 051 | A590110 | Плоская шайба | 2 |
| 102 | 3052893 | Втулка | 1 |
| 103 | 4510188 | Уплотнительное кольцо | 1 |
| 104 | 4267591 | Тройник | 1 |
| 105 | R26448R | Уплотнительное кольцо | 1 |
| 116 | 4308417 | Защитный кожух | 1 |
| 117 | 4308407 | Защитный кожух | 1 |
| 118 | 4308403 | Защитный кожух | 2 |
| 124 | 4308403 | Защитный кожух | 1 |
| 125 | 4236970 | Хомут | 1 |
| 126 | J431016 | Болт | 1 |
| 127 | A589910 | Пружинная шайба | 1 |
| 128 | A590110 | Плоская шайба | 1 |
| 150 | 4233961 | Хомут | 1 |
| 151 | J431016 | Болт | 1 |
| 152 | A589910 | Пружинная шайба | 1 |
| 153 | A590110 | Плоская шайба | 1 |
| 154 | 4308403 | Защитный кожух | 1 |
| 209 | 3052913 замена: 3068851 | Кронштейн | 1 |
| 209 | 3052913 замена: 3070879 | Кронштейн | 1 |
| 209 | 3052913 замена: J431665 | Кронштейн | 1 |
| 209 | 3068851 | Пластина | 1 |
| 210 | J431630 | Болт | 2 |
| 210 | J431665 | Болт | 2 |
| 211 | A589916 | Пружинная шайба | 2 |
| 212 | 4265748 | Клапан | 1 |
| 301 | 3064053 | Коллектор | 1 |
| 302 | 3052882 замена: 1019532 | Клапан | 1 |
| 302 | 1019532 | Клапан | 1 |
| 303 | 3052900 | Обратный клапан | 1 |
| 304 | 4265749 замена: 2036150 | Клапан | 3 |
| 304 | 2036150 замена: 2036205 | Электромагнитный клапан | 3 |
| 304 | 2036205 | Электромагнитный клапан | 3 |
| 305 | 3052898 | Пробка | 8 |
| 213 | M340865 | Болт с внутренним шестигранником | 2 |
| 214 | M340820 | Болт с внутренним шестигранником | 1 |
| 215 | A590108 | Плоская шайба | 1 |
| 216 | 3070879 | Блок | 1 |
| 600 | 1015583 | Поршневой насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
