Финал привод — HITACHI LX200

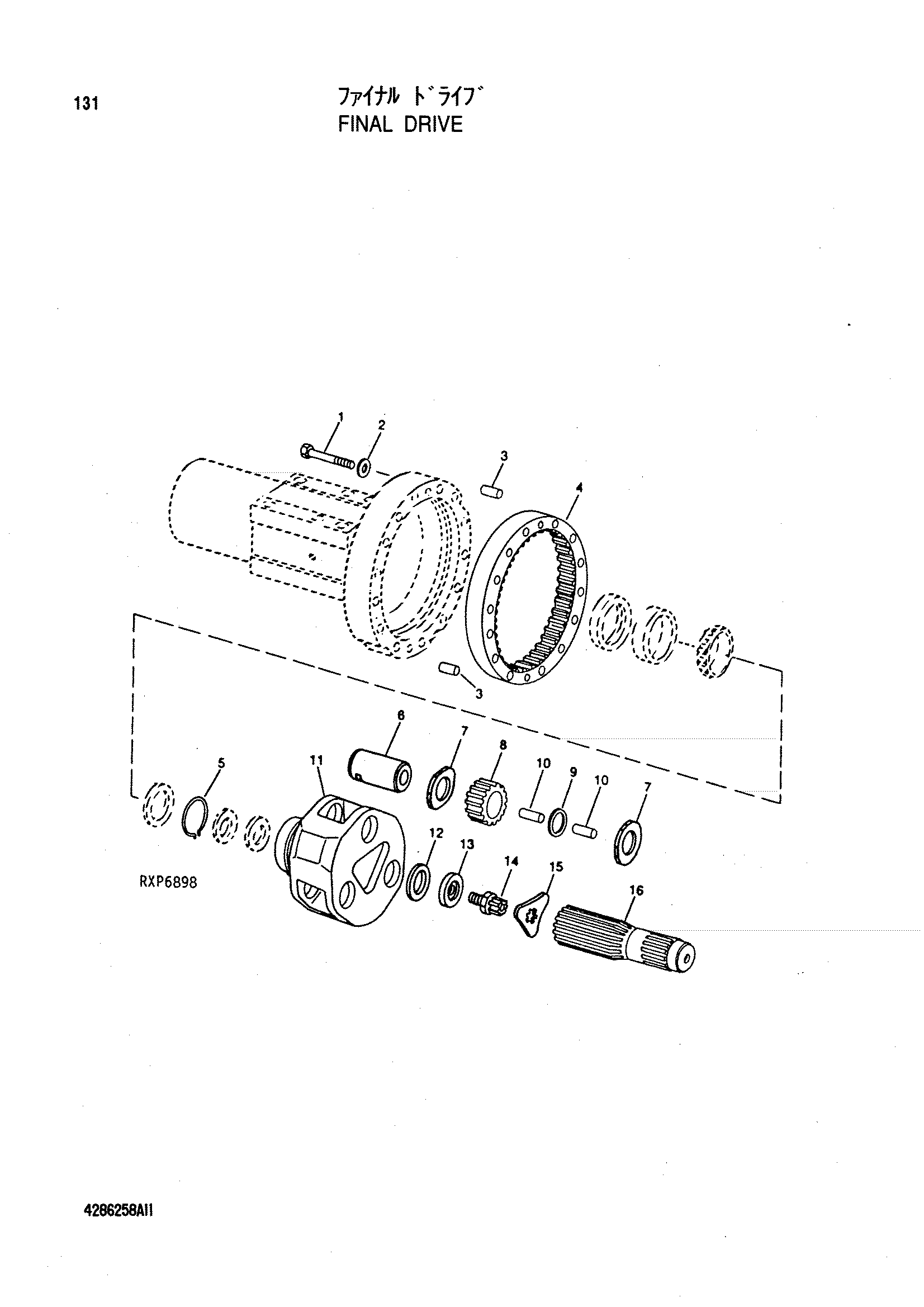

Заводская схема «Финал привод» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7732 | Винт | 14 |
| 2 | 3063429 | Шайба | 14 |
| 3 | 4238567 | Палец | 2 |
| 4 | 2034372 | Шестерня | 1 |
| 5 | 4238284 | Кольцо | 1 |
| 6 | 3062489 | Вал пла-нет P | 3 |
| 7 | 3062500 | Упорная шайба | 6 |
| 8 | 2034391 | Ведущая шестерня | 3 |
| 9 | 3062526 | Упорная шайба | 3 |
| 10 | 3062435 | Каток неедле | 204 |
| 11 | 2034374 | Водило | 1 |
| 12 | 3062457 | Упорная шайба | 1 |
| 13 | 3062509 | Шайба | 1 |
| 14 | 3062498 | Винт | 1 |
| 15 | 3062480 | Стопорная пластина | 1 |
| 16 | 2034446 | Вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
