Отопитель — HITACHI LX200

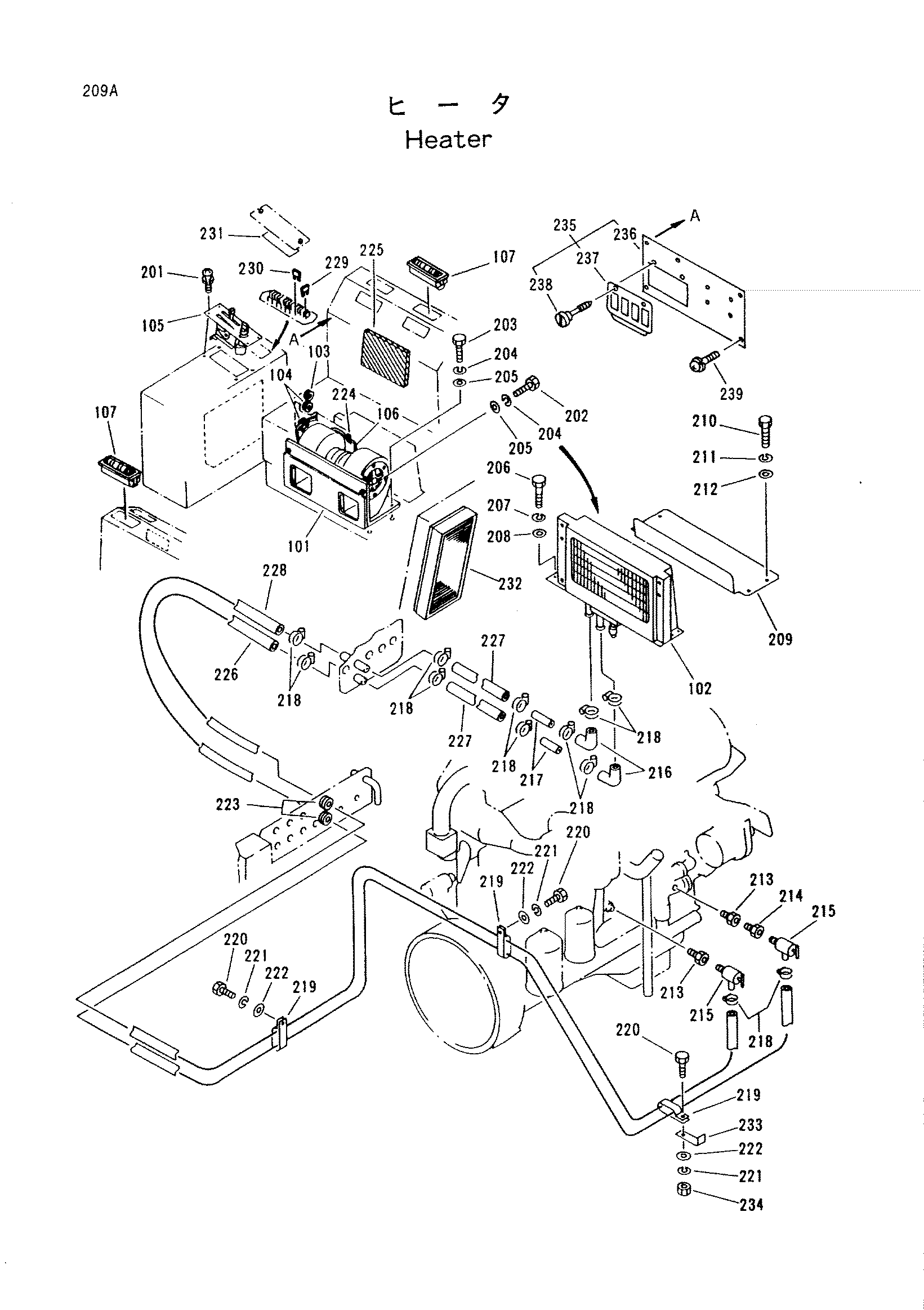

Заводская схема «Отопитель» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
101	1015621	Вентилятор гидромотор	1
102	1015622	Отопитель блок	1
103	3052865	Уплотнительная втулка	1
104	3052866	Уплотнительная втулка	4
105	1015742	Управление панель	1
106	2031201	Жгут проводов	1
107	2030846	Решётка	12
201	3052947	Винт	4
202	J430825	Болт	2
203	J430820	Болт	4
204	A590908	Пружинная шайба	6
205	A590108	Плоская шайба	6
206	J430820	Болт	4
207	A590908	Пружинная шайба	4
208	A590108	Плоская шайба	4
209	2031202	Пластина	1
210	J430820	Болт	4
211	A590908	Пружинная шайба	4
212	A590108	Плоская шайба	4
213	3063396	Втулка	2
214	3063382	Адаптер	1
215	2030857	Клапан	2
216	2030858	Угловой штуцер	2
217	3052871	Соединение	2
218	4264073	Хомут шланга	12
219	4234026	Хомут	3
220	J431016	Болт	3
221	A589910	Пружинная шайба	3
222	A590110	Плоская шайба	3
223	4263941	Резиновая втулка	2
224	4243175	Информационная табличка	1
225	3052872	Фильтр	1
226	3063363	Шланг	1
227	3052867	Водяной шланг	2
228	3053994	Шланг ва-тер	1
229	4195596	Предохранитель	1
230	4195595	Предохранитель	1
231	3062825	Информационная табличка	1
231	3067848	Информационная табличка	1
232	4206637	Фильтр воздушный	1
233	3052617	Кронштейн	1
234	J950010	Гайка	1
235	3067077	Крышка	1
236	4265868	Крышка	1
237	4265524	Крышка	1
238	4267447	Винт	2
239	3053927	Винт	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
