Погрузчик линкаге — HITACHI LX200

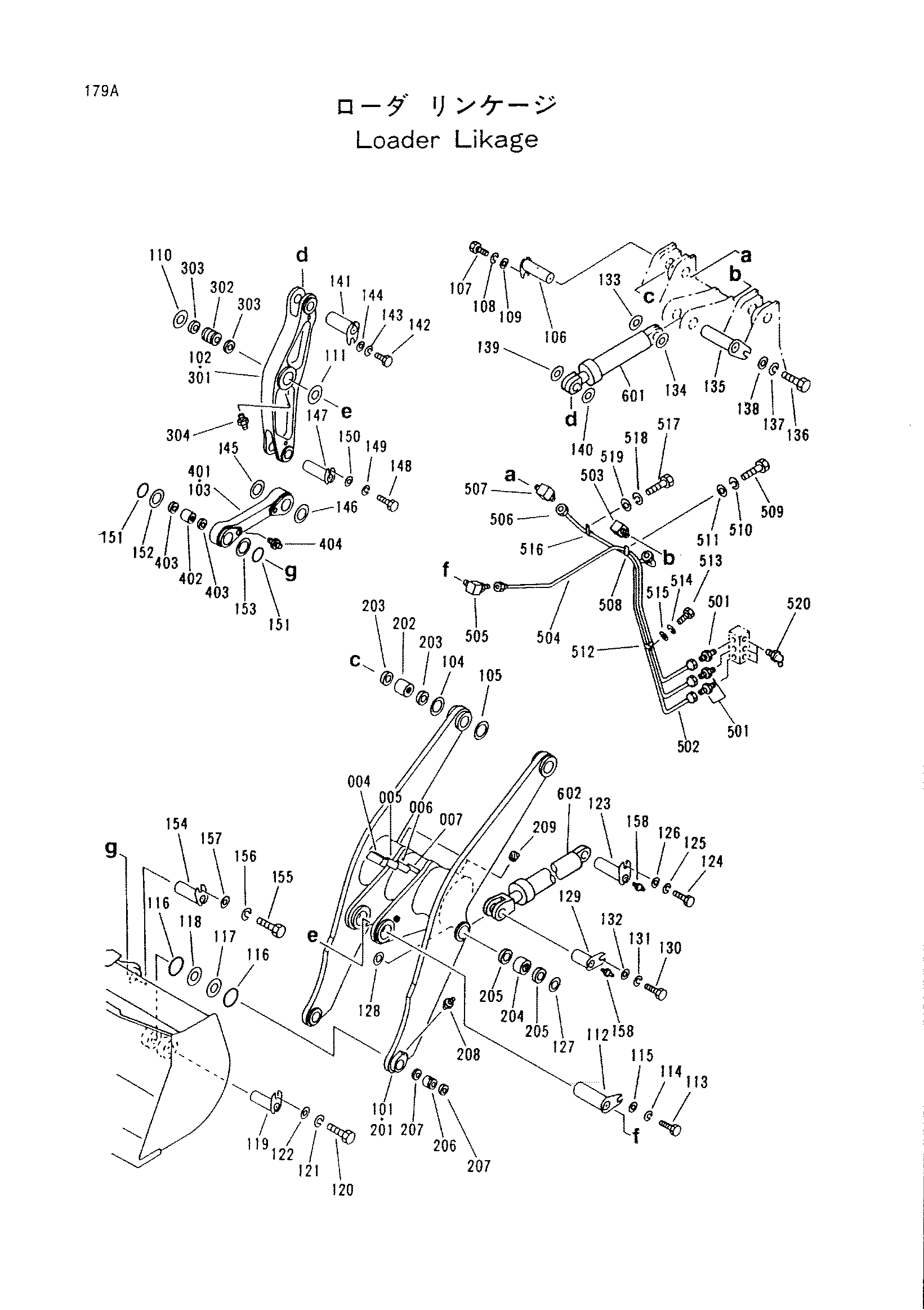

Заводская схема «Погрузчик линкаге» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 004 | 3055027 | Ограничитель | 1 |
| 005 | 3055028 | Регулировочная шайба T0.5 | 2 |
| 006 | 3055029 | Регулировочная шайба T1.2 | 2 |
| 007 | 3055030 | Регулировочная шайба 0.5 | 2 |
| 101 | 9117759 | AUM подъём | 1 |
| 202 | 3052802 | Втулка | 2 |
| 203 | 4264067 | Пылезащитное уплотнение | 4 |
| 204 | 3052801 | Втулка | 2 |
| 205 | 4264067 | Пылезащитное уплотнение | 4 |
| 206 | 2031238 | Втулка | 2 |
| 207 | 4264069 | Пылезащитное уплотнение | 4 |
| 208 | J75481 | Пресс-маслёнка | 2 |
| 209 | 3055031 | Пробка | 4 |
| 102 | 9097403 | Белл кранк в сборе | 1 |
| 301 | 1015576 | Кранк белл | 1 |
| 302 | 2030668 | Втулка | 1 |
| 303 | 4264071 | Пылезащитное уплотнение | 2 |
| 304 | J75481 | Пресс-маслёнка | 1 |
| 103 | 9097404 | Тяга в сборе | 1 |
| 402 | 3052799 | Втулка | 2 |
| 403 | 4264068 | Пылезащитное уплотнение | 4 |
| 404 | J75481 | Пресс-маслёнка | 2 |
| 104 | 3052798 | Регулировочная шайба 1.8 | 2 |
| 105 | 3052797 | Регулировочная шайба 2.5 | 4 |
| 106 | 2030662 | Палец | 2 |
| 107 | J431635 | Болт | 2 |
| 108 | A589916 | Пружинная шайба | 2 |
| 109 | 3052786 | Шайба | 2 |
| 110 | 3052796 | Регулировочная шайба 1.8 | 1 |
| 111 | 3052795 | Регулировочная шайба 2.5 | 2 |
| 112 | 2030683 | Палец | 1 |
| 113 | J431635 | Болт | 1 |
| 114 | A589916 | Пружинная шайба | 1 |
| 115 | 3052786 | Шайба | 1 |
| 116 | 3053894 | Уплотнительное кольцо | 4 |
| 117 | 3052794 | Регулировочная шайба 1.8 | 4 |
| 118 | 3052793 | Регулировочная шайба 2.5 | 4 |
| 119 | 2030670 | Палец | 2 |
| 120 | J431635 | Болт | 2 |
| 121 | A589916 | Пружинная шайба | 2 |
| 122 | 3052786 | Шайба | 2 |
| 123 | 4267847 | Палец | 2 |
| 124 | J431635 | Болт | 2 |
| 125 | A589916 | Пружинная шайба | 2 |
| 126 | 3052786 | Шайба | 2 |
| 127 | 3052792 | Регулировочная шайба 1.8 | 2 |
| 128 | 3052791 | Регулировочная шайба 2.5 | 4 |
| 129 | 2030682 | Палец | 2 |
| 130 | J431635 | Болт | 2 |
| 131 | A589916 | Пружинная шайба | 2 |
| 132 | 3052786 | Шайба | 2 |
| 133 | 3052788 | Регулировочная шайба 1.8 | 1 |
| 134 | 3052787 | Регулировочная шайба 2.5 | 2 |
| 135 | 2030661 | Палец | 1 |
| 136 | J431635 | Болт | 1 |
| 137 | A589916 | Пружинная шайба | 1 |
| 138 | 3052786 | Шайба | 1 |
| 139 | 3052788 | Регулировочная шайба 1.8 | 1 |
| 140 | 3052787 | Регулировочная шайба 2.5 | 2 |
| 141 | 2030655 | Палец | 1 |
| 142 | J431635 | Болт | 1 |
| 143 | A589916 | Пружинная шайба | 1 |
| 144 | 3052786 | Шайба | 1 |
| 145 | 3052790 | Регулировочная шайба 1.8 | 1 |
| 146 | 3052789 | Регулировочная шайба 2.5 | 2 |
| 147 | 2030706 | Палец | 1 |
| 148 | J481635 | Болт | 1 |
| 149 | A589916 | Пружинная шайба | 1 |
| 150 | 3052786 | Шайба | 1 |
| 151 | 3052785 | Уплотнительное кольцо | 2 |
| 152 | 3052790 | Регулировочная шайба 1.8 | 1 |
| 153 | 3052789 | Регулировочная шайба 2.5 | 2 |
| 154 | 2030702 | Палец | 1 |
| 155 | J431635 | Болт | 1 |
| 156 | A589916 | Пружинная шайба | 1 |
| 157 | 3052786 | Шайба | 1 |
| 158 | J75481 | Пресс-маслёнка | 4 |
| 501 | 4237374 | Разъём | 3 |
| 502 | 2030703 | Трубка | 1 |
| 503 | 4237380 | Угловой штуцер | 1 |
| 504 | 2030704 | Трубка | 1 |
| 505 | 4237380 | Угловой штуцер | 1 |
| 506 | 2030705 | Трубка | 1 |
| 507 | 4237380 | Угловой штуцер | 1 |
| 508 | 4234081 | Зажим | 1 |
| 509 | J431016 | Болт | 1 |
| 510 | A589910 | Пружинная шайба | 1 |
| 511 | A590110 | Плоская шайба | 1 |
| 512 | 4234081 | Зажим | 1 |
| 513 | J431016 | Болт | 1 |
| 514 | A589910 | Пружинная шайба | 1 |
| 515 | A590110 | Плоская шайба | 1 |
| 516 | 4237054 | Хомут | 1 |
| 517 | J431016 | Болт | 1 |
| 518 | A589910 | Пружинная шайба | 1 |
| 519 | A590110 | Плоская шайба | 1 |
| 520 | J75581 | Пресс-маслёнка | 3 |
| 601 | 1015611 | Гидроцилиндр. наклон | 1 |
| 602 | 1015610 замена: 0001607 | Гидроцилиндр. подъём | 2 |
| 602 | 0001607 замена: 0001657 | Гидроцилиндр. подъём | 2 |
| 602 | 0001657 | Гидроцилиндр. подъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
