Опора радиатора — HITACHI LX200

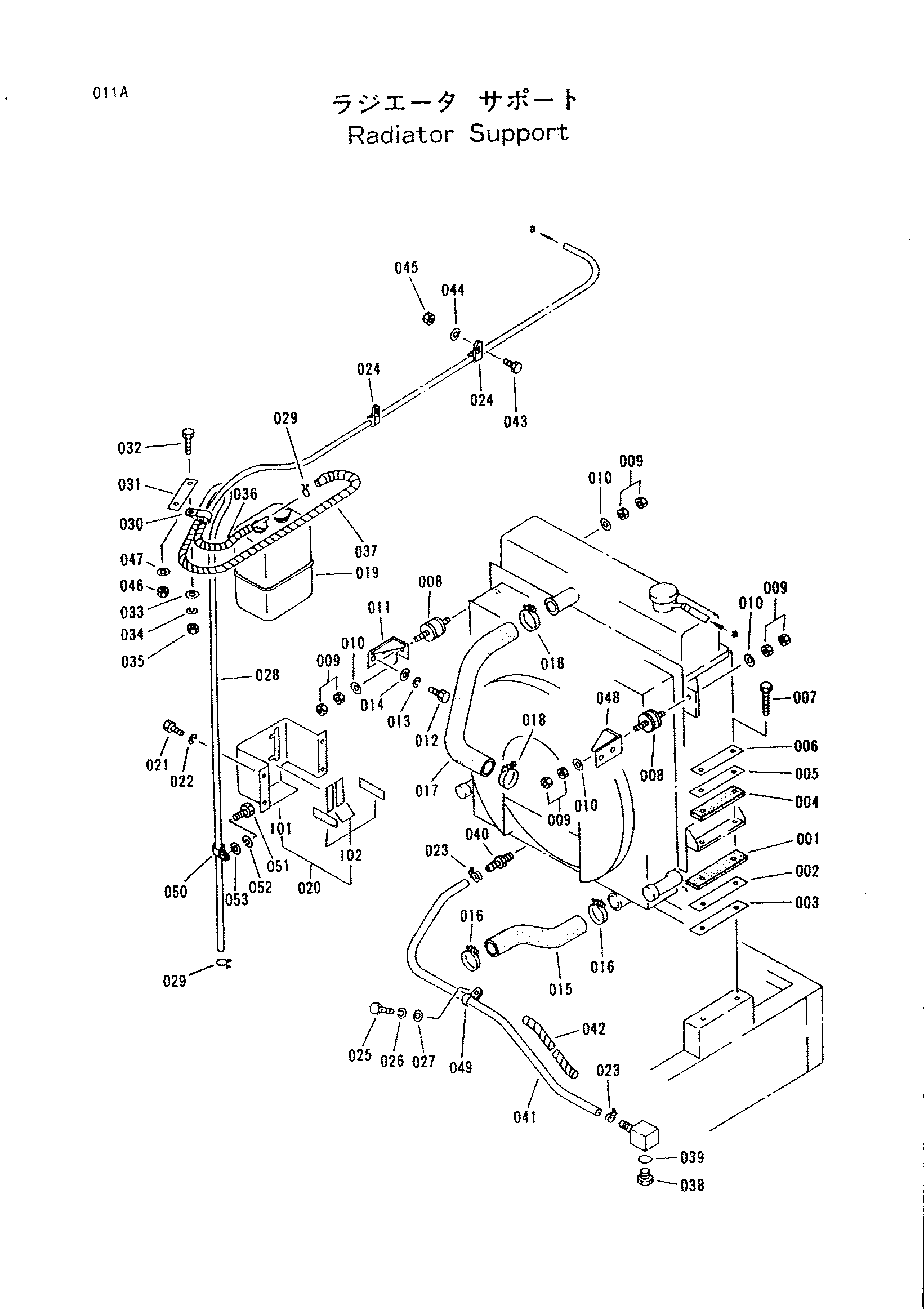

Заводская схема «Опора радиатора» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3062901 | Резиновая подушка | 2 |
| 002 | 3062902 | Пластина | 2 |
| 003 | 3062903 | Регулировочная шайба | 2 |
| 004 | 3062904 | Резиновая подушка | 2 |
| 005 | 3062905 | Пластина | 2 |
| 006 | 3062906 | Шайба | 2 |
| 007 | J431670 | Болт | 4 |
| 008 | 2030822 | Резиновая подушка | 2 |
| 009 | J640312 | Гайка | 8 |
| 010 | 3052660 | Шайба | 4 |
| 011 | 3062915 | Опора | 1 |
| 012 | J431225 | Болт | 4 |
| 013 | A589912 | Пружинная шайба | 4 |
| 014 | 4237301 | Шайба | 4 |
| 015 | 3062913 | Шланг | 1 |
| 016 | 4504491 | Хомут шланга | 2 |
| 017 | 3062914 | Шланг | 1 |
| 018 | 4278286 | Хомут шланга | 2 |
| 019 | 1015935 | Бак | 1 |
| 020 | 9117323 | Опора в сборе | 1 |
| 102 | 4265210 | Резиновая прокладка | 4 |
| 021 | J431020 | Болт | 4 |
| 022 | A589910 | Пружинная шайба | 4 |
| 023 | 4514700 | Зажим шланг | 2 |
| 024 | 4234081 | Зажим | 2 |
| 025 | J431016 | Болт | 1 |
| 026 | A589910 | Пружинная шайба | 1 |
| 027 | A590110 | Плоская шайба | 1 |
| 028 | 3062907 | Шланг | 1 |
| 029 | 4267435 | Хомут | 2 |
| 030 | 3053018 | Хомут | 1 |
| 031 | 3052663 | Регулировочная шайба | 1 |
| 032 | J431025 | Болт | 1 |
| 033 | A590110 | Плоская шайба | 1 |
| 034 | A589910 | Пружинная шайба | 1 |
| 035 | J950010 | Гайка | 1 |
| 036 | 4315233 | Защитный кожух | 1 |
| 037 | 4315234 | Защитный кожух | 1 |
| 038 | 3052608 | Пробка | 1 |
| 039 | 962567 | Уплотнительное кольцо | 1 |
| 040 | 3063381 | Штуцер | 1 |
| 041 | 4308395 | Шланг | 1 |
| 042 | 4308406 | Защитный кожух | 1 |
| 043 | J431020 | Болт | 2 |
| 044 | A590110 | Плоская шайба | 2 |
| 045 | J950010 | Гайка | 2 |
| 046 | J950012 | Гайка | 1 |
| 047 | A590112 | Плоская шайба | 1 |
| 048 | 3062908 | Опора | 1 |
| 049 | 3053135 | Хомут | 1 |
| 050 | 4234081 | Зажим | 1 |
| 051 | J431016 | Болт | 1 |
| 052 | A589910 | Пружинная шайба | 1 |
| 053 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
