Карданный вал вал (передний) — HITACHI LX200

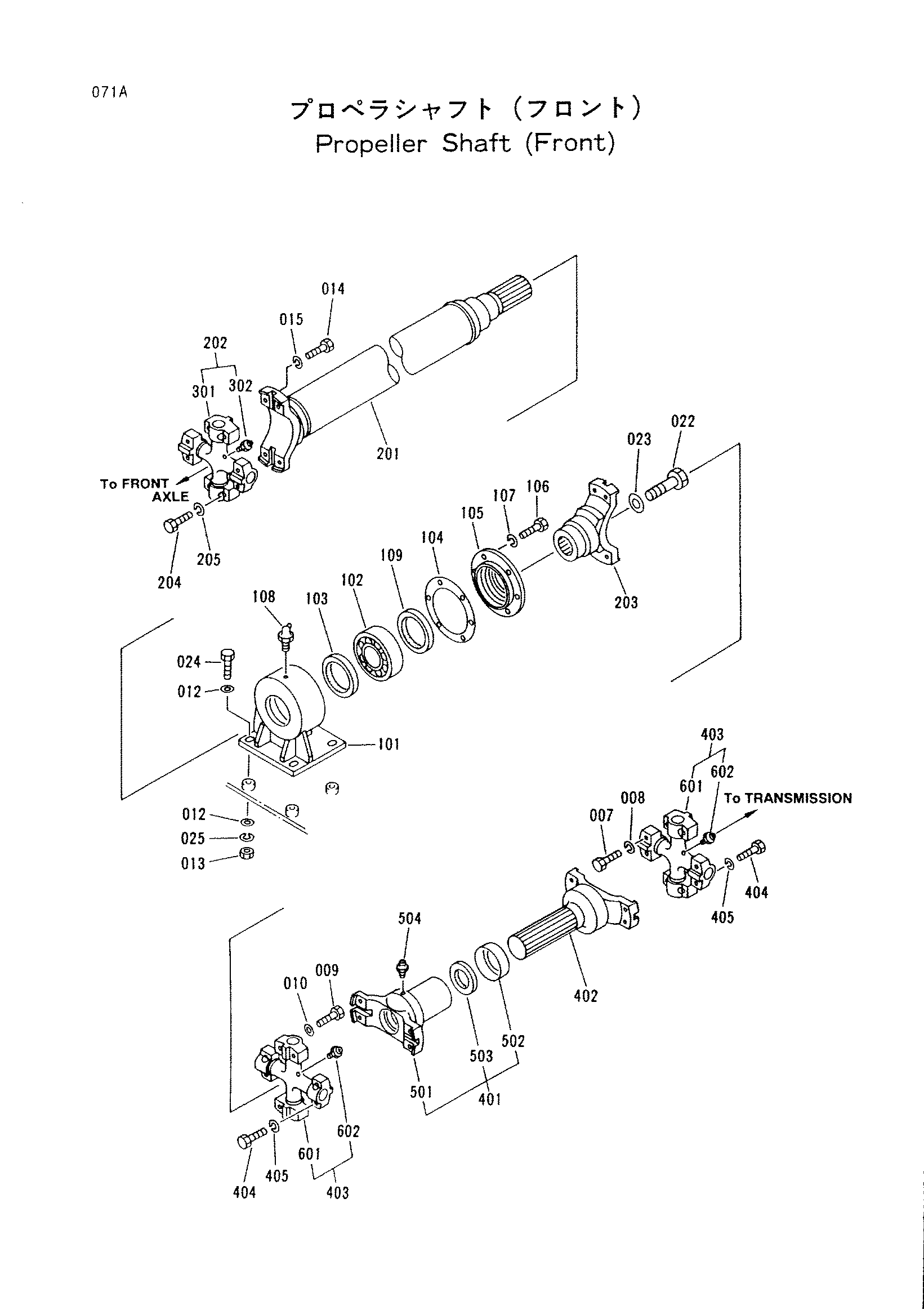

Заводская схема «Карданный вал вал (передний)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 007 | J561265 | Болт | 4 |
| 008 | A589912 | Пружинная шайба | 4 |
| 009 | J561255 | Болт | 4 |
| 010 | A589912 | Пружинная шайба | 4 |
| 012 | A590116 | Шайба | 8 |
| 013 | J950016 | Гайка | 4 |
| 014 | 3052703 | Болт | 4 |
| 015 | 3052704 | Пружинная шайба | 4 |
| 022 | J492450 | Болт | 1 |
| 023 | 3052702 | Шайба | 1 |
| 024 | J431670 | Болт | 4 |
| 025 | A589916 | Пружинная шайба | 4 |
| 101 | 2030697 | Корпус | 1 |
| 102 | 937460 | Подшипник | 1 |
| 103 | 927474 | Масляный уплотнение | 1 |
| 104 | 3052938 | Прокладка | 1 |
| 105 | 2030699 | Крышка | 1 |
| 106 | J531030 | Болт | 6 |
| 107 | A589910 | Пружинная шайба | 6 |
| 108 | J75581 | Смазка ниппель | 1 |
| 109 | 4263945 | Масляное уплотнение | 1 |
| 2030707 | Вал карданный вал | 1 | |
| 201 | 4265353 | Вал | 1 |
| 202 | 4265352 | Джоурнал в сборе | 1 |
| 302 | J75482 | Штуцер | 1 |
| 203 | 4265354 | Вилка | 1 |
| 204 | J561255 | Болт | 4 |
| 205 | A589912 | Пружинная шайба | 4 |
| 2030666 | Вал карданный вал | 1 | |
| 401 | 4265350 | Втулка в сборе | 1 |
| 504 | J75481 | Штуцер | 1 |
| 402 | 4265351 | Вал | 1 |
| 403 | 4265352 | Джоурнал в сборе | 1 |
| 602 | J75482 | Штуцер | 1 |
| 404 | J561255 | Болт | 8 |
| 405 | A589912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
