Проводка (3) — HITACHI LX200

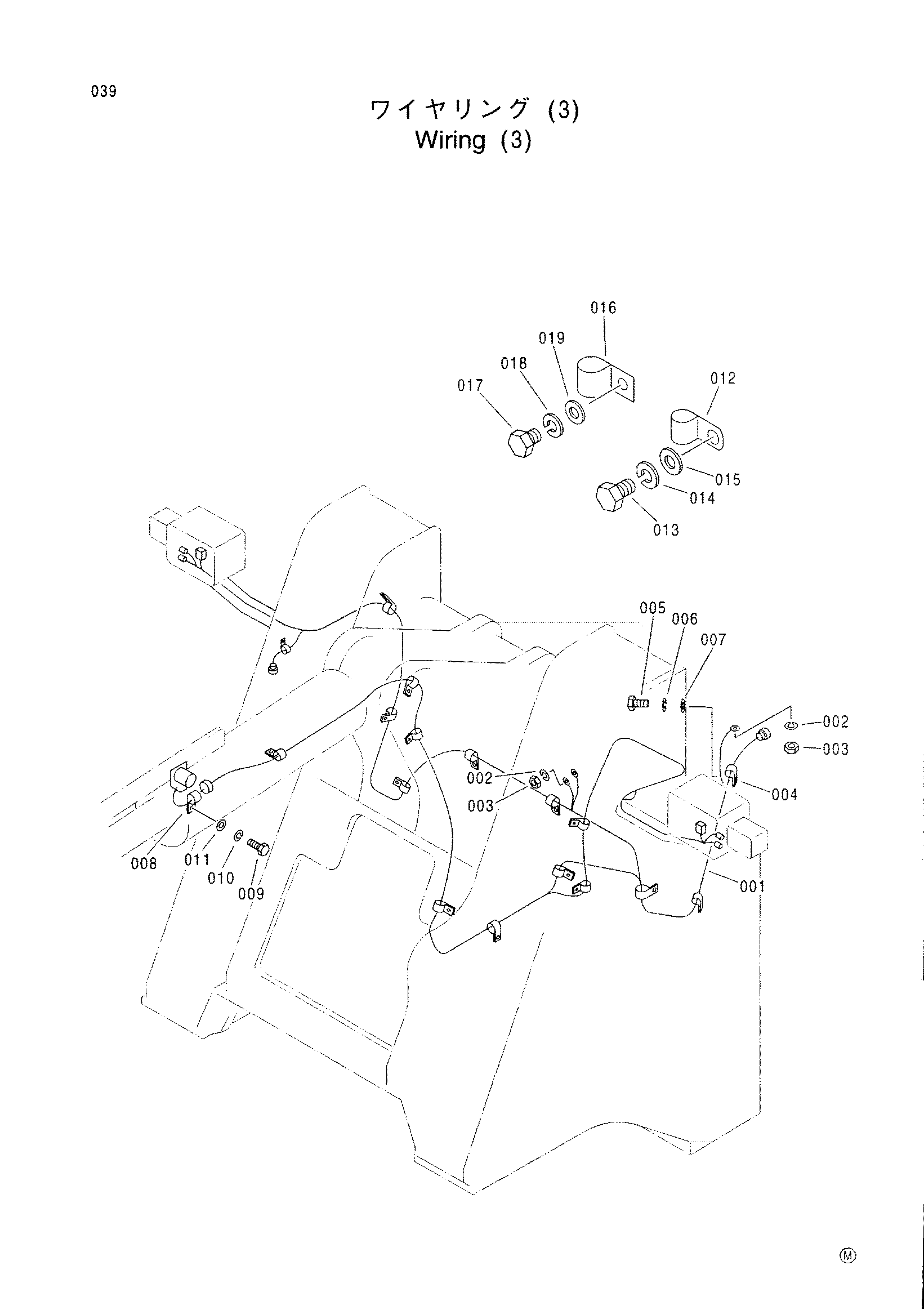

Заводская схема «Проводка (3)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 2034444 | Жгут проводов | 1 |
| 001 | 2035961 | Жгут проводов | 1 |
| 001 | 2034444 замена: 1021564 | Жгут проводов | 1 |
| 001 | 1021564 | Жгут проводов | 1 |
| 002 | A590908 | Пружинная шайба | 4 |
| 003 | J950008 | Гайка | 4 |
| 004 | 4234008 | Хомут | 1 |
| 005 | J431016 | Болт | 1 |
| 006 | A589910 | Пружинная шайба | 1 |
| 007 | A590110 | Плоская шайба | 1 |
| 008 | 3053135 | Хомут | 1 |
| 009 | J431016 | Болт | 1 |
| 010 | A589910 | Пружинная шайба | 1 |
| 011 | A590110 | Плоская шайба | 1 |
| 012 | 4234008 | Хомут | 6 |
| 012 | 4234008 | Хомут | 8 |
| 012 | 4234008 | Хомут | 5 |
| 013 | J431016 | Болт | 6 |
| 013 | J431016 | Болт | 8 |
| 013 | J431016 | Болт | 5 |
| 014 | A589910 | Пружинная шайба | 6 |
| 014 | A589910 | Пружинная шайба | 8 |
| 014 | A589910 | Пружинная шайба | 5 |
| 015 | A590110 | Плоская шайба | 6 |
| 015 | A590110 | Плоская шайба | 8 |
| 015 | A590110 | Плоская шайба | 5 |
| 016 | 4234027 | Хомут | 12 |
| 016 | 4234027 | Хомут | 9 |
| 016 | 4234027 | Хомут | 11 |
| 017 | J431016 | Болт | 12 |
| 017 | J431016 | Болт | 9 |
| 017 | J431016 | Болт | 11 |
| 018 | A589910 | Пружинная шайба | 12 |
| 018 | A589910 | Пружинная шайба | 9 |
| 018 | A589910 | Пружинная шайба | 11 |
| 019 | A590110 | Плоская шайба | 12 |
| 019 | A590110 | Плоская шайба | 9 |
| 019 | A590110 | Плоская шайба | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
