Гидроцилиндр наклона отвала — HITACHI LX200

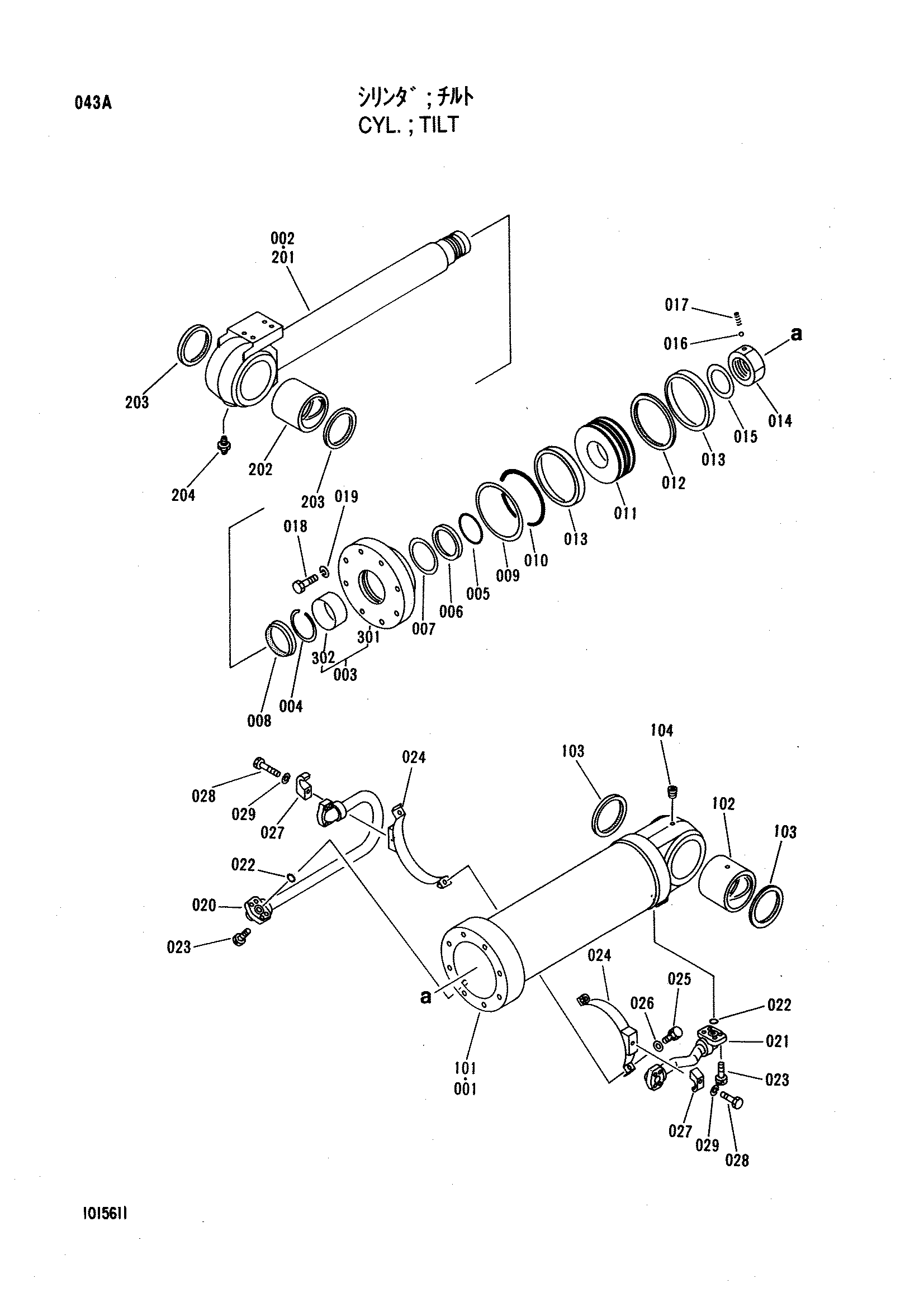

Заводская схема «Гидроцилиндр наклона отвала» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1015611 | Гидроцилиндр. наклон | 1 | |
| 102 | 4265754 | Втулка | 1 |
| 103 | 4264066 | Пылезащитное уплотнение | 2 |
| 104 | 3052898 | Пробка | 1 |
| 002 | 4265755 | Шток в сборе | 1 |
| 202 | 4265754 | Втулка | 1 |
| 203 | 4264066 | Пылезащитное уплотнение | 2 |
| 204 | J75481 | Пресс-маслёнка | 1 |
| 003 | 4265756 | Головка в сборе | 1 |
| 302 | 4265757 | Втулка | 1 |
| 004 | 4267615 | Кольцо стопорный | 1 |
| 005 | 4265758 | Кольцо | 1 |
| 006 | 4265912 | Кольцо | 1 |
| 007 | 4265759 | Кольцо | 1 |
| 008 | 4265760 | Кольцо | 1 |
| 009 | A811190 | Уплотнительное кольцо | 1 |
| 010 | A833190 | Опорное кольцо | 1 |
| 011 | 4265761 | Поршень | 1 |
| 012 | 4265762 | Кольцо | 1 |
| 013 | 4265763 | Кольцо | 2 |
| 014 | 4267592 | Гайка | 1 |
| 015 | 4267593 | Регулировочная шайба | 1 |
| 016 | 4265764 | Шарик | 1 |
| 017 | M001414 | Установочный винт | 1 |
| 018 | J432785 | Болт | 8 |
| 019 | A589927 | Пружинная шайба | 8 |
| 020 | 4265765 | Трубка | 1 |
| 021 | 4265766 | Трубка | 1 |
| 022 | 984614 | Уплотнительное кольцо | 2 |
| 023 | 4271872 | Болт | 8 |
| 024 | 4265767 | Лента | 2 |
| 025 | J431035 | Болт | 2 |
| 026 | 4267597 | Шайба | 2 |
| 027 | 4265779 | Держатель | 2 |
| 028 | J431260 | Болт | 2 |
| 029 | A589912 | Пружинная шайба | 2 |
| 4273333 | Комплект репар | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
