Каталог запчастей HITACHI
Корпус (ROPS кабина) — HITACHI LX200

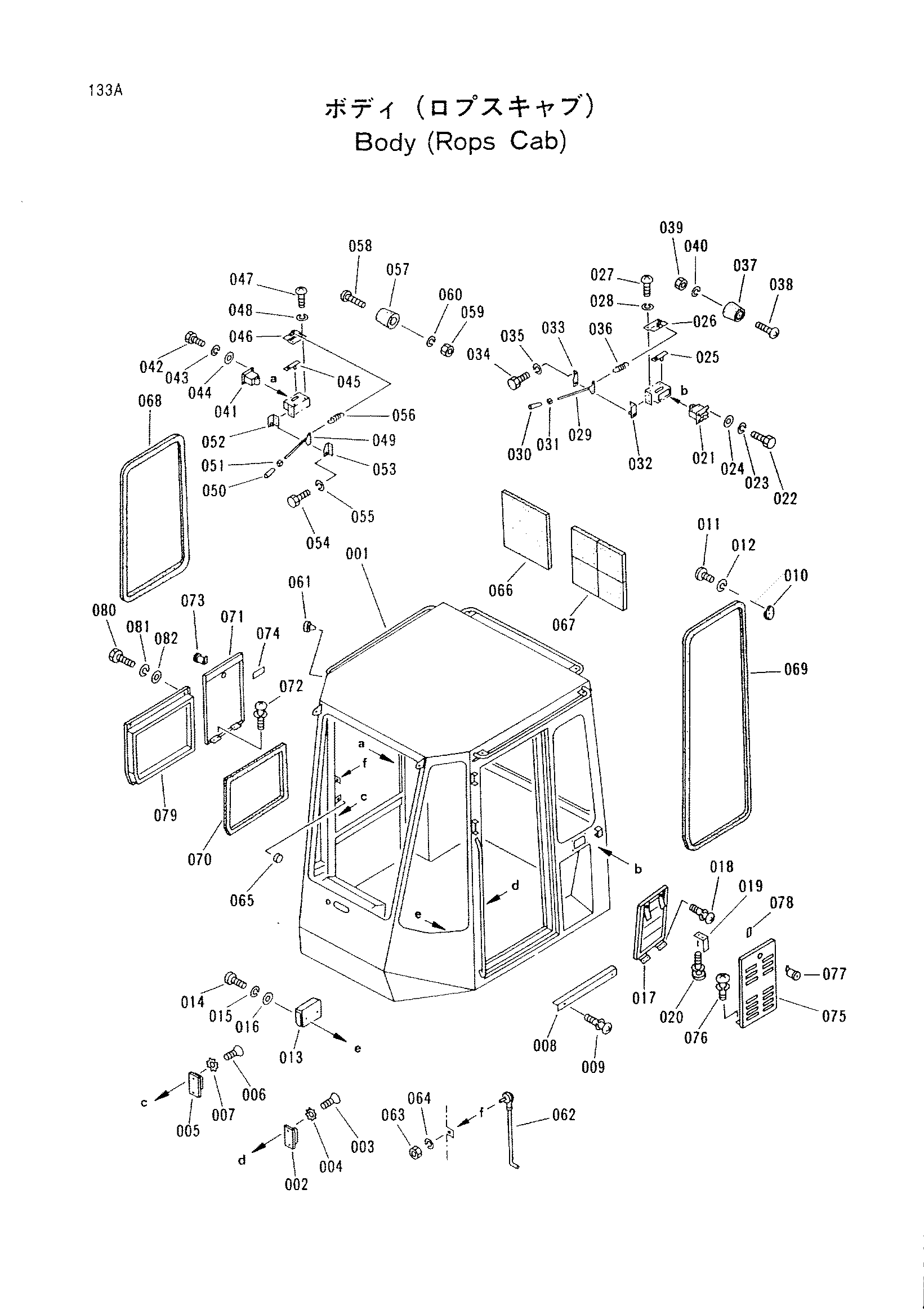

Заводская схема «Корпус (ROPS кабина)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 3054782 | Ответная планка | 1 |
| 003 | M470820 | Винт | 2 |
| 004 | 4270181 | Замок | 2 |
| 005 | 3054783 | Ответная планка | 1 |
| 006 | M470820 | Винт | 2 |
| 007 | 4270181 | Замок | 2 |
| 008 | 4265788 | Пластина | 1 |
| 009 | 3053927 | Винт | 2 |
| 010 | 4265913 | Крюк | 1 |
| 011 | M430516 | Винт | 2 |
| 012 | A590905 | Пружинная шайба | 2 |
| 013 | 4265658 | Асхтрай | 1 |
| 014 | M430516 | Винт | 2 |
| 015 | A590905 | Пружинная шайба | 2 |
| 016 | A590105 | Плоская шайба | 2 |
| 017 | 4265789 | Рама | 1 |
| 018 | 3053922 | Винт | 4 |
| 019 | 4265751 | Опора | 2 |
| 020 | 3053922 | Винт | 4 |
| 021 | 4265784 | Замок | 1 |
| 022 | J430820 | Болт | 4 |
| 023 | A590908 | Пружинная шайба | 4 |
| 024 | A590108 | Плоская шайба | 4 |
| 025 | 3055318 | Штанга | 1 |
| 026 | 3055319 | Пластина | 1 |
| 027 | M430616 | Винт | 2 |
| 028 | A590906 | Пружинная шайба | 2 |
| 029 | 3055320 замена: 3070881 | Хандол левый | 1 |
| 029 | 3070881 | Хандол | 1 |
| 030 | 2030889 | Ручка | 1 |
| 031 | 3055321 | Резиновая прокладка | 1 |
| 032 | 3055322 | Кронштейн левый | 1 |
| 033 | 3055323 | Кронштейн левый | 1 |
| 034 | J430616 | Болт | 2 |
| 035 | A590906 | Пружинная шайба | 2 |
| 036 | 3055324 | Пружина | 1 |
| 037 | 3054784 | Резиновая прокладка | 1 |
| 038 | M430525 | Винт | 1 |
| 039 | J950005 | Гайка | 1 |
| 040 | A590905 | Пружинная шайба | 1 |
| 041 | 4265784 | Замок | 1 |
| 042 | J430820 | Болт | 4 |
| 043 | A590908 | Пружинная шайба | 4 |
| 044 | A590108 | Плоская шайба | 4 |
| 045 | 3055318 | Штанга | 1 |
| 046 | 3055319 | Пластина | 1 |
| 047 | M430616 | Винт | 2 |
| 048 | A590906 | Пружинная шайба | 2 |
| 049 | 3055325 | Рукоятка правый | 1 |
| 050 | 2030889 | Ручка | 1 |
| 051 | 3055321 | Резиновая прокладка | 1 |
| 052 | 3055326 | Кронштейн правый | 1 |
| 053 | 3055327 | Кронштейн правый | 1 |
| 054 | J430616 | Болт | 2 |
| 055 | A590906 | Пружинная шайба | 2 |
| 056 | 3055324 | Пружина | 1 |
| 057 | 3054784 | Резиновая прокладка | 1 |
| 058 | M430525 | Винт | 1 |
| 059 | J950005 | Гайка | 1 |
| 060 | A590905 | Пружинная шайба | 1 |
| 061 | 3052681 | Ограничитель | 1 |
| 062 | 3055328 | Стойка | 1 |
| 063 | J950006 | Гайка | 1 |
| 064 | A590906 | Пружинная шайба | 1 |
| 065 | 4263942 | Резиновая втулка | 1 |
| 066 | 4265845 | Изолятор | 1 |
| 067 | 4265846 | Изолятор | 4 |
| 068 | 4265157 | Резиновая прокладка | 1 |
| 069 | 4265148 | Резиновая прокладка | 1 |
| 070 | 4265847 | Резиновая прокладка | 1 |
| 071 | 4265843 | Крышка | 1 |
| 072 | 3053927 | Винт | 4 |
| 073 | 4265522 | Замок | 1 |
| 074 | 4265844 | Резиновая прокладка | 2 |
| 075 | 3055329 | Крышка | 1 |
| 076 | 3053927 | Винт | 4 |
| 077 | 4265522 замена: 4279634 | Замок | 1 |
| 077 | 4279634 | Замок | 1 |
| 078 | 4265844 | Резиновая прокладка | 2 |
| 079 | 2034474 | Крышка | 1 |
| 080 | J431016 | Болт | 2 |
| 081 | A589910 | Пружинная шайба | 2 |
| 082 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
