Гидроцилиндр. подъём — HITACHI LX200

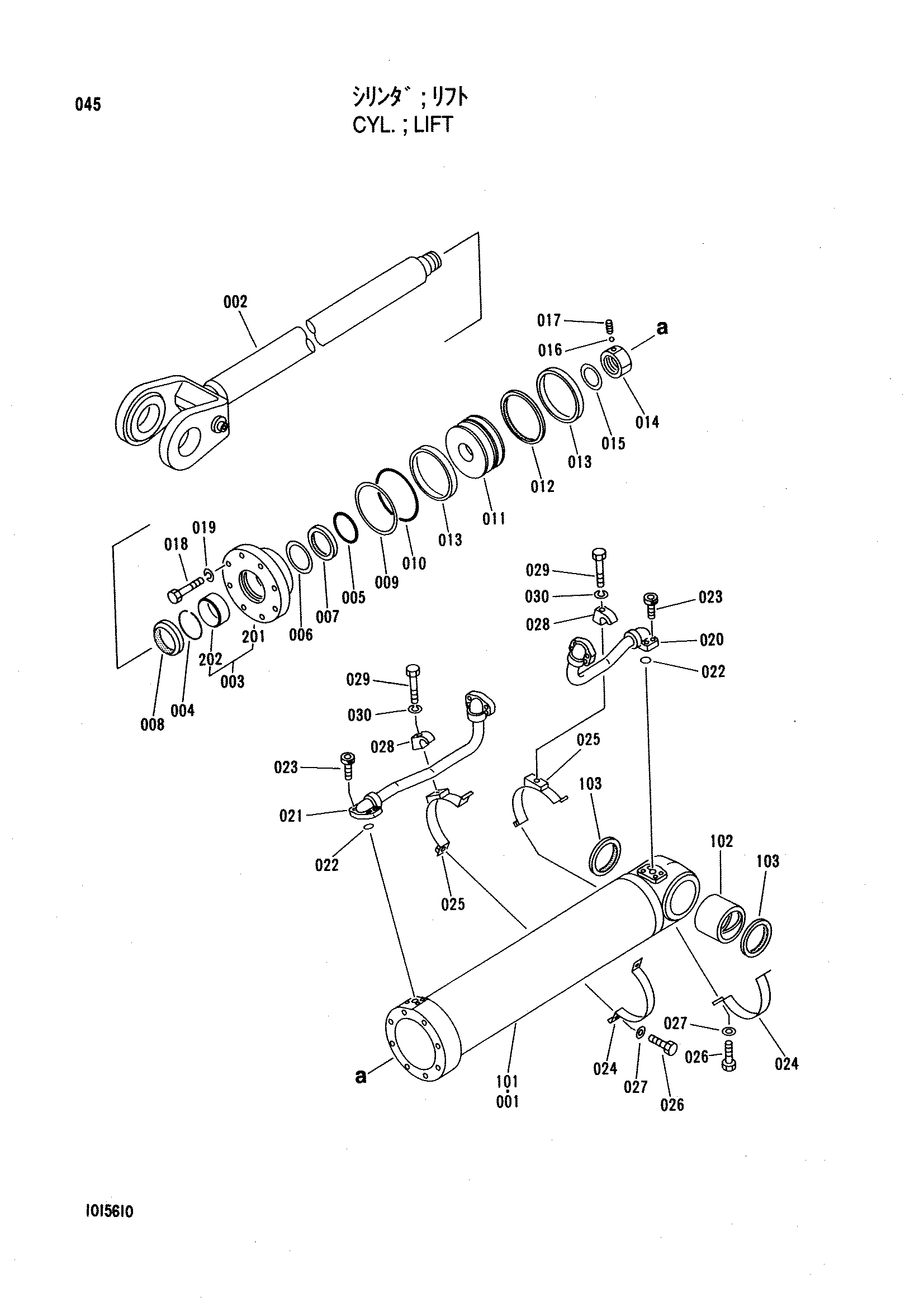

Заводская схема «Гидроцилиндр. подъём» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1015610 замена: 0001607 | Гидроцилиндр. подъём | 1 | |
| 102 | 4265768 | Втулка | 1 |
| 103 | 4264067 | Пылезащитное уплотнение | 2 |
| 002 | 4265769 | Шток | 1 |
| 003 | 4265770 | Головка в сборе | 1 |
| 202 | 4265771 | Втулка | 1 |
| 004 | 4267426 | Стопорный кольцо | 1 |
| 005 | 4265195 | Кольцо | 1 |
| 006 | 4265196 | Кольцо | 1 |
| 007 | 4265197 | Кольцо | 1 |
| 008 | 4265198 | Кольцо | 1 |
| 009 | A811160 | Уплотнительное кольцо | 1 |
| 010 | A833160 | Опорное кольцо | 1 |
| 011 | 4265772 | Поршень | 1 |
| 012 | 4265773 | Уплотнение кольцо | 1 |
| 013 | 4265774 | Кольцо | 2 |
| 014 | 4267594 | Гайка | 1 |
| 015 | 4267595 | Регулировочная шайба | 1 |
| 016 | 4265775 | Шарик | 1 |
| 017 | M001212 | Установочный винт | 1 |
| 018 | J432270 | Болт | 8 |
| 019 | A589922 | Пружинная шайба | 8 |
| 020 | 4265776 | Трубка | 1 |
| 021 | 4265777 | Трубка | 1 |
| 022 | 984614 | Уплотнительное кольцо | 2 |
| 023 | 4271872 | Болт | 8 |
| 024 | 4265778 | Лента | 2 |
| 025 | 4270169 | Лента | 2 |
| 026 | J431035 | Болт | 4 |
| 027 | 4267597 | Шайба | 4 |
| 028 | 4265779 | Держатель | 2 |
| 029 | J431260 | Болт | 2 |
| 030 | A589912 | Пружинная шайба | 2 |
| 4273334 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
