Управление панель — HITACHI LX200

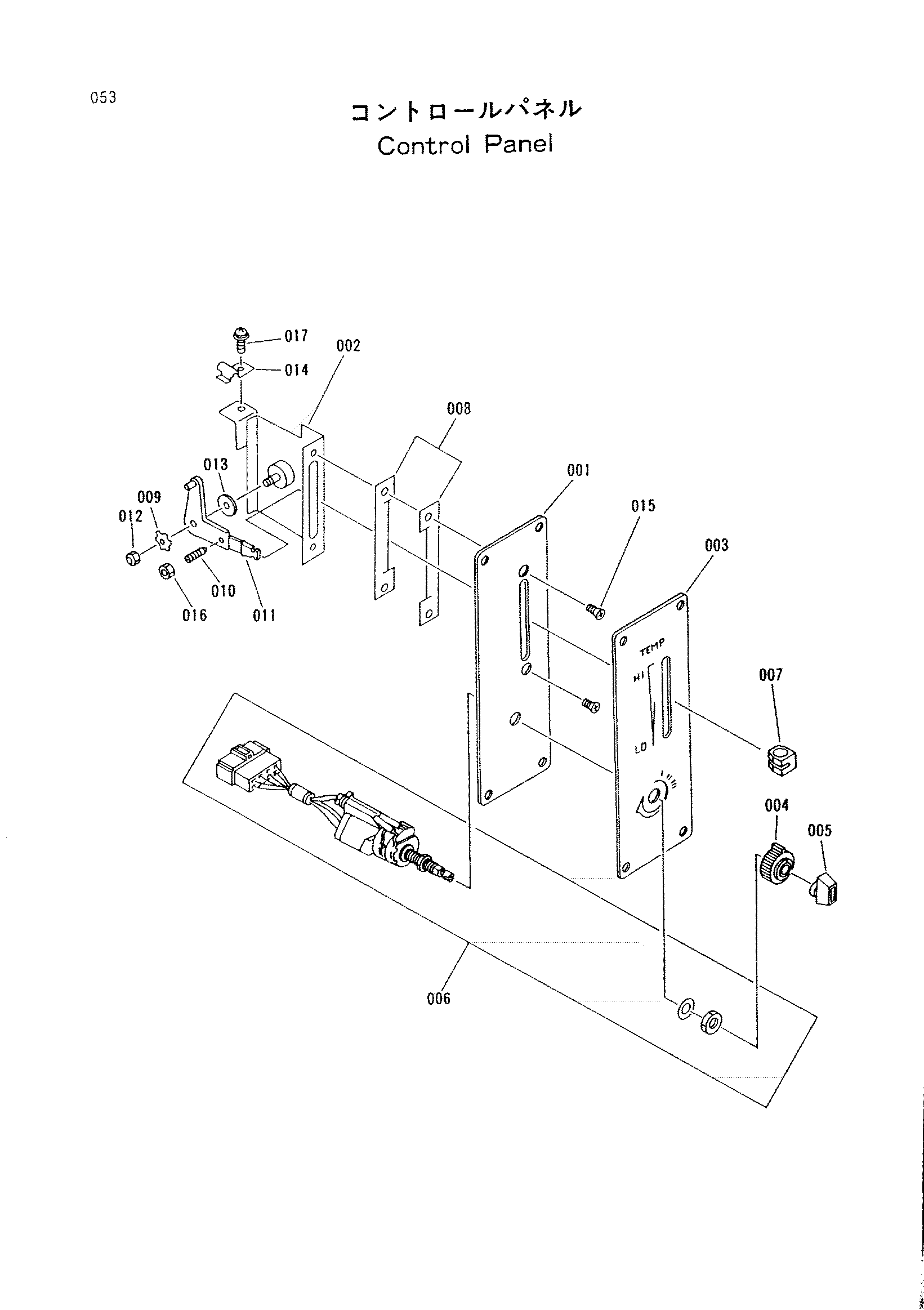

Заводская схема «Управление панель» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1015620 | Панель управление | 1 | |
| 001 | 4269055 | Панель | 1 |
| 002 | 4269056 | Стойка | 1 |
| 003 | 4269057 | Панель | 1 |
| 004 | 4241671 | Ручка | 1 |
| 005 | 4241672 | Ручка | 1 |
| 006 | 4294293 | Выключатель поворотный | 1 |
| 007 | 4241669 | Ручка | 1 |
| 008 | 4269058 | Уплотнение | 2 |
| 009 | 4267617 | Пружинная шайба | 1 |
| 010 | 4267603 | Винт | 1 |
| 011 | 4269059 | Рычаг | 1 |
| 012 | 4267604 | Гайка | 1 |
| 013 | 4267605 | Проставка | 1 |
| 014 | 4241438 | Хомут | 1 |
| 015 | M470510 | Винт | 2 |
| 016 | M500504 | Гайка | 1 |
| 017 | 4267608 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
