Аккумулятор — HITACHI LX200

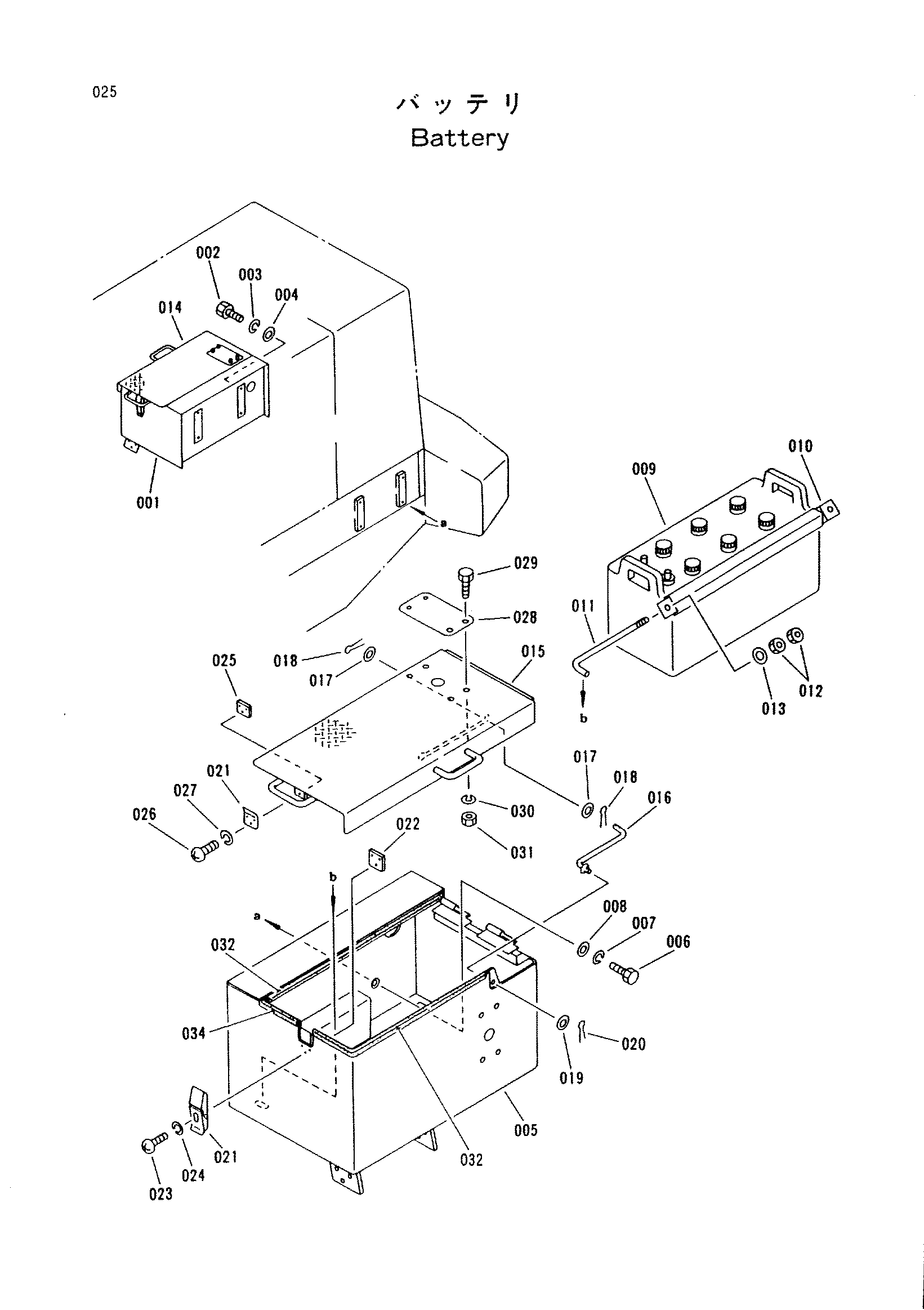

Заводская схема «Аккумулятор» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1018491 | Короб аккумулятор | 1 |
| 002 | J431640 | Болт | 4 |
| 003 | A589916 | Пружинная шайба | 4 |
| 004 | 3052682 | Шайба | 4 |
| 005 | 1018490 | Короб аккумулятор | 1 |
| 006 | J431640 | Болт | 4 |
| 007 | A589916 | Пружинная шайба | 4 |
| 008 | 3052682 | Шайба | 4 |
| 009 | 1015528 | Аккумулятор | 2 |
| 010 | 3053891 | Хомут | 2 |
| 011 | 4265265 | Шток | 4 |
| 012 | J950008 | Гайка | 8 |
| 013 | A590108 | Плоская шайба | 4 |
| 014 | 2034468 | Крышка | 1 |
| 015 | 2034470 | Крышка | 1 |
| 016 | 3062918 | Шток | 2 |
| 017 | 3049844 | Шайба | 4 |
| 018 | A762016 | Шплинт | 4 |
| 019 | A590108 | Плоская шайба | 2 |
| 020 | A762016 | Шплинт | 2 |
| 021 | 4273842 | Защёлка | 2 |
| 022 | 4233968 | Пластина | 2 |
| 023 | M430414 | Винт | 6 |
| 024 | A590904 | Пружинная шайба | 6 |
| 025 | 4233967 | Пластина | 2 |
| 026 | M430420 | Винт | 6 |
| 027 | A590904 | Пружинная шайба | 6 |
| 028 | 3062919 | Крышка | 2 |
| 029 | J431025 | Болт | 8 |
| 030 | A589910 | Пружинная шайба | 8 |
| 031 | J950010 | Гайка | 8 |
| 032 | 4253638 | Резиновая прокладка | 4 |
| 034 | 3063383 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
