Тормоз трубопроводы (3) — HITACHI LX200

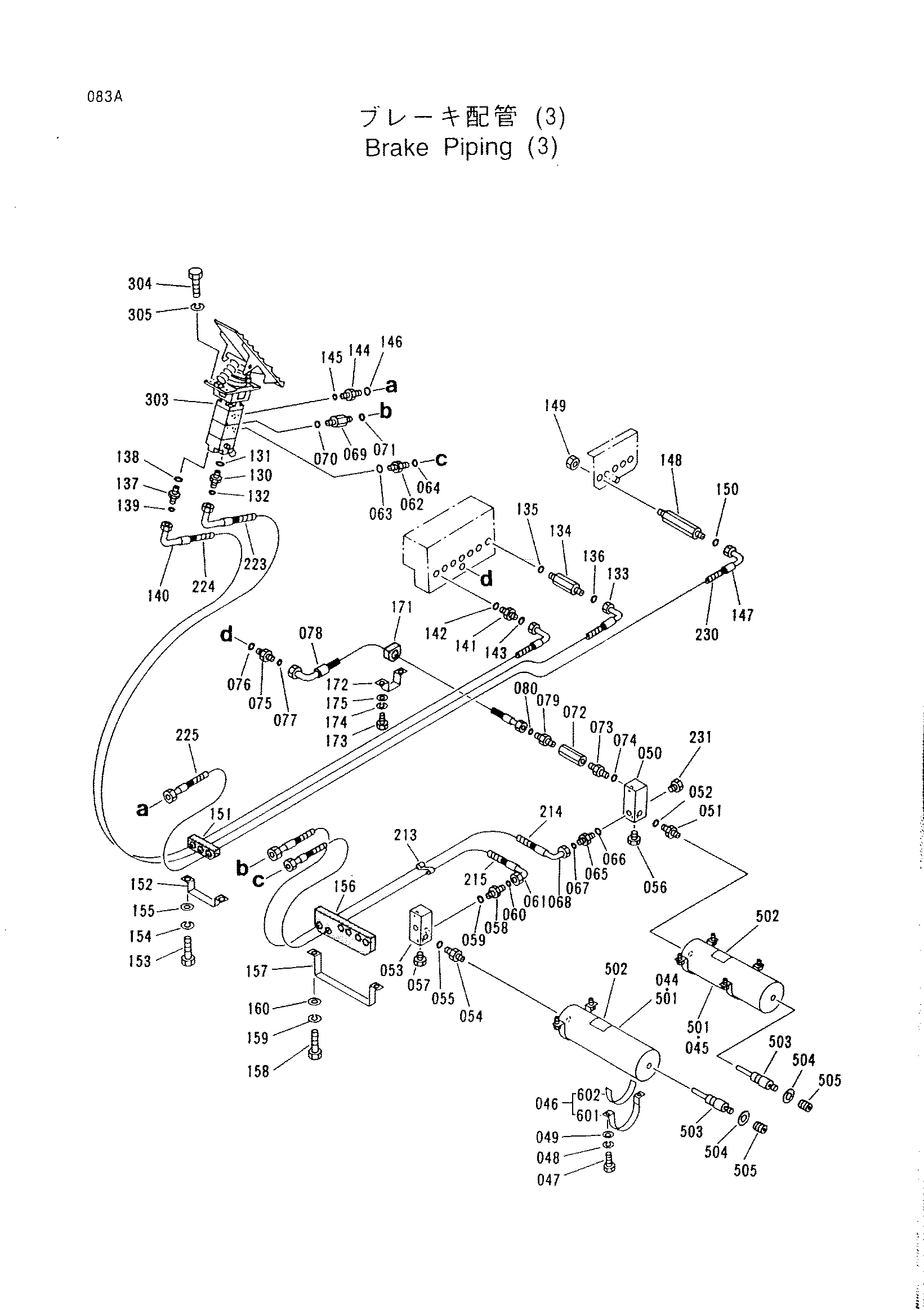

Заводская схема «Тормоз трубопроводы (3)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 044 | 4265228 замена: 1021837 | Гидроаккумулятор | 1 |
| 044 | 1021837 | Гидроаккумулятор | 1 |
| 503 | 3055616 | Коре | 1 |
| 504 | 3055614 | Прокладка | 1 |
| 505 | 3055615 | Пробка | 1 |
| 045 | 4265228 замена: 1021837 | Гидроаккумулятор | 1 |
| 045 | 1021837 | Гидроаккумулятор | 1 |
| 503 | 3055616 | Коре | 1 |
| 504 | 3055614 | Прокладка | 1 |
| 505 | 3055615 | Пробка | 1 |
| 046 | 3052757 | Лента в сборе | 4 |
| 602 | 3053884 | Резиновая прокладка | 1 |
| 047 | J431016 | Болт | 8 |
| 048 | A589910 | Пружинная шайба | 8 |
| 049 | A590110 | Плоская шайба | 8 |
| 050 | 2030672 | Блок | 1 |
| 051 | 3052609 замена: 4138871 | Адаптер | 1 |
| 051 | 4138871 | Адаптер | 1 |
| 052 | 4509180 | Уплотнительное кольцо | 1 |
| 053 | 2030698 | Алокк | 1 |
| 054 | 3052609 замена: 4138871 | Адаптер | 1 |
| 054 | 4138871 | Адаптер | 1 |
| 055 | 4509180 | Уплотнительное кольцо | 1 |
| 056 | 4233219 | Пробка | 1 |
| 057 | 4233219 | Пробка | 1 |
| 058 | 4267506 | Адаптер | 1 |
| 059 | 957366 | Уплотнительное кольцо | 1 |
| 060 | 4154235 | Уплотнительное кольцо | 1 |
| 061 | 3053046 | Шланг | 1 |
| 062 | 3052742 | Адаптер | 1 |
| 063 | R26448R | Уплотнительное кольцо | 1 |
| 064 | 4154235 | Уплотнительное кольцо | 1 |
| 065 | 4267506 | Адаптер | 1 |
| 066 | 957366 | Уплотнительное кольцо | 1 |
| 067 | 4154235 | Уплотнительное кольцо | 1 |
| 068 | 3053045 | Шланг | 1 |
| 069 | 3052741 | Адаптер | 1 |
| 070 | R26448R | Уплотнительное кольцо | 1 |
| 071 | 4154235 | Уплотнительное кольцо | 1 |
| 072 | 4265358 замена: 2035719 | Клапан | 1 |
| 072 | 2035719 | Обратный клапан | 1 |
| 073 | 3052733 | Адаптер | 1 |
| 074 | 957366 | Уплотнительное кольцо | 1 |
| 075 | 4267506 | Адаптер | 1 |
| 076 | 957366 | Уплотнительное кольцо | 1 |
| 077 | 4154235 | Уплотнительное кольцо | 1 |
| 078 | 3053044 | Шланг | 1 |
| 079 | 4267508 | Адаптер | 1 |
| 080 | 4154235 | Уплотнительное кольцо | 1 |
| 130 | 3052691 | Адаптер | 1 |
| 131 | R26448R | Уплотнительное кольцо | 1 |
| 132 | 4154235 | Уплотнительное кольцо | 1 |
| 133 | 3053048 | Шланг | 1 |
| 134 | 3052731 | Адаптер | 1 |
| 135 | 957366 | Уплотнительное кольцо | 1 |
| 136 | 4154235 | Уплотнительное кольцо | 1 |
| 137 | 3052691 | Адаптер | 1 |
| 138 | R26448R | Уплотнительное кольцо | 1 |
| 139 | 4154235 | Уплотнительное кольцо | 1 |
| 140 | 3053049 | Шланг | 1 |
| 141 | 4267506 | Адаптер | 1 |
| 142 | 957366 | Уплотнительное кольцо | 1 |
| 143 | 4154235 | Уплотнительное кольцо | 1 |
| 144 | 3052691 | Адаптер | 1 |
| 145 | R26448R | Уплотнительное кольцо | 1 |
| 146 | 4154235 | Уплотнительное кольцо | 1 |
| 147 | 3053050 | Шланг | 1 |
| 148 | 3052730 | Адаптер | 1 |
| 149 | 4267505 | Гайка | 1 |
| 150 | 4154235 | Уплотнительное кольцо | 1 |
| 151 | 3052754 | Резиновая прокладка | 1 |
| 152 | 3052753 | Хомут | 1 |
| 153 | J430816 | Болт | 2 |
| 154 | A590908 | Пружинная шайба | 2 |
| 155 | A590108 | Плоская шайба | 2 |
| 156 | 3063373 | Резиновая прокладка | 1 |
| 157 | 3063375 | Хомут | 1 |
| 158 | J430816 | Болт | 1 |
| 159 | A590908 | Пружинная шайба | 1 |
| 160 | A590108 | Плоская шайба | 1 |
| 171 | 3052750 | Резиновая прокладка | 1 |
| 172 | 3052749 | Хомут | 1 |
| 173 | J430816 | Болт | 2 |
| 174 | A590908 | Пружинная шайба | 2 |
| 175 | A590108 | Плоская шайба | 2 |
| 213 | 3052784 | Хомут | 1 |
| 214 | 4308398 | Защитный кожух | 1 |
| 215 | 4308398 | Защитный кожух | 1 |
| 223 | 4308402 | Защитный кожух | 1 |
| 224 | 4308402 | Защитный кожух | 1 |
| 225 | 4308401 | Защитный кожух | 1 |
| 230 | 4308401 | Защитный кожух | 1 |
| 231 | 4234083 | Пробка | 1 |
| 303 | 2034437 | Тормозной клапан | 1 |
| 304 | J430825 | Болт | 4 |
| 305 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
