Стояночный тормоз — HITACHI LX200

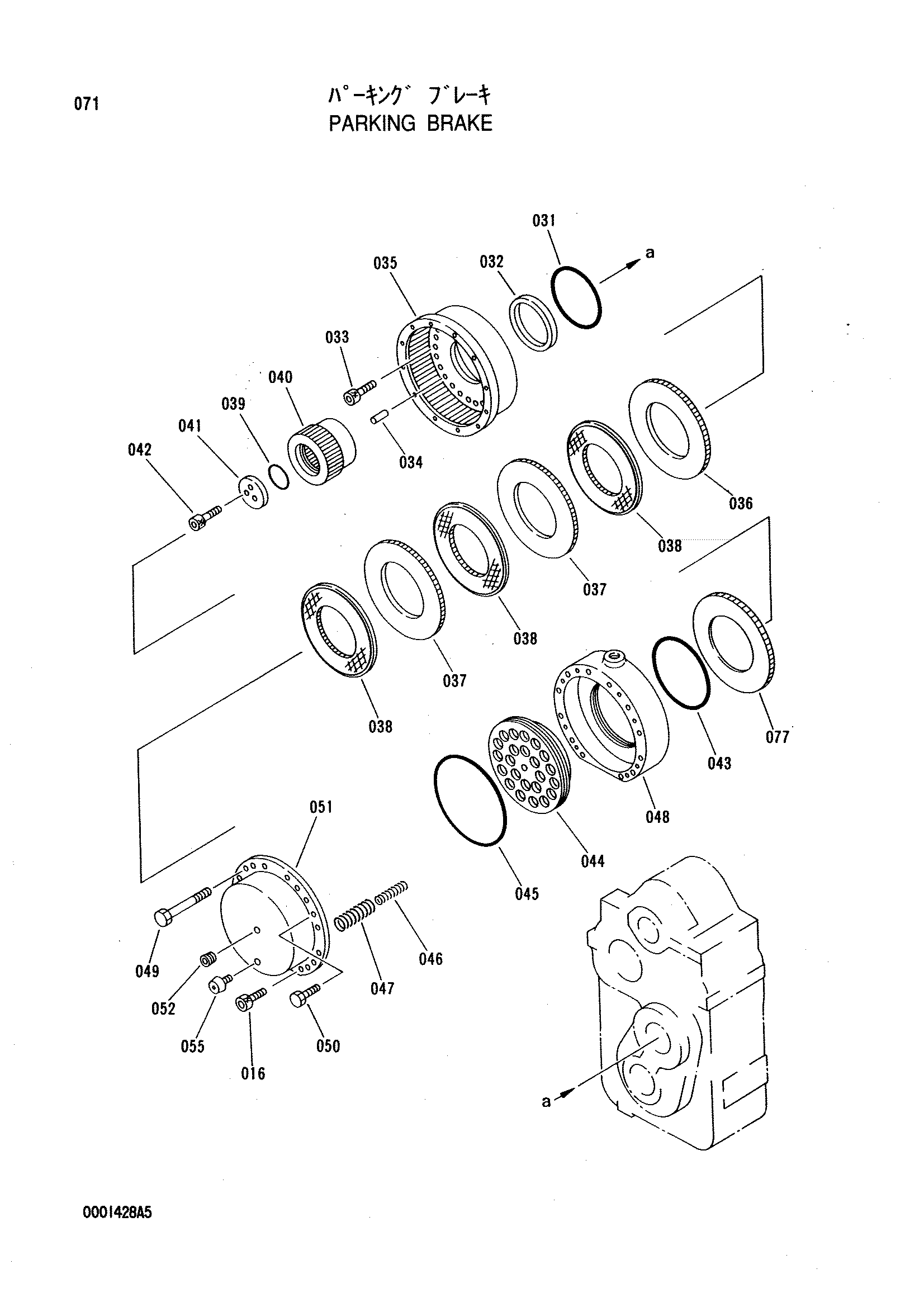

Заводская схема «Стояночный тормоз» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 016 | M341236 | Болт с внутренним шестигранником | 2 |
| 031 | 3053315 | Уплотнительное кольцо | 1 |
| 032 | 3053302 | Масляное уплотнение | 1 |
| 033 | M341230 | Болт с внутренним шестигранником | 12 |
| 034 | 4265285 | Палец | 8 |
| 035 | 3052934 | Водило | 1 |
| 036 | 3052907 | Пластина | 1 |
| 037 | 3052903 | Пластина | 2 |
| 038 | 3052902 | Пластина | 3 |
| 039 | 3053316 | Уплотнительное кольцо | 1 |
| 040 | 3052815 | HUB | 1 |
| 041 | 3053286 | Шайба | 1 |
| 042 | M341030 | Болт с внутренним шестигранником | 3 |
| 043 | 3053313 | Уплотнительное кольцо | 1 |
| 044 | 3052851 | Поршень | 1 |
| 045 | 3053314 | Уплотнительное кольцо | 1 |
| 046 | 4265286 | Пружина | 23 |
| 047 | 4265287 | Пружина | 23 |
| 048 | 3052892 | Гидроцилиндр | 1 |
| 049 | J441295 | Болт | 12 |
| 050 | J441235 | Болт | 6 |
| 051 | 3052891 | Крышка | 1 |
| 052 | 4270046 | Пробка | 1 |
| 055 | 3052885 | Сапун | 1 |
| 077 | 3056058 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
