Ступень (ROPS кабина, ROPS навес, открытый платформ) — HITACHI LX200

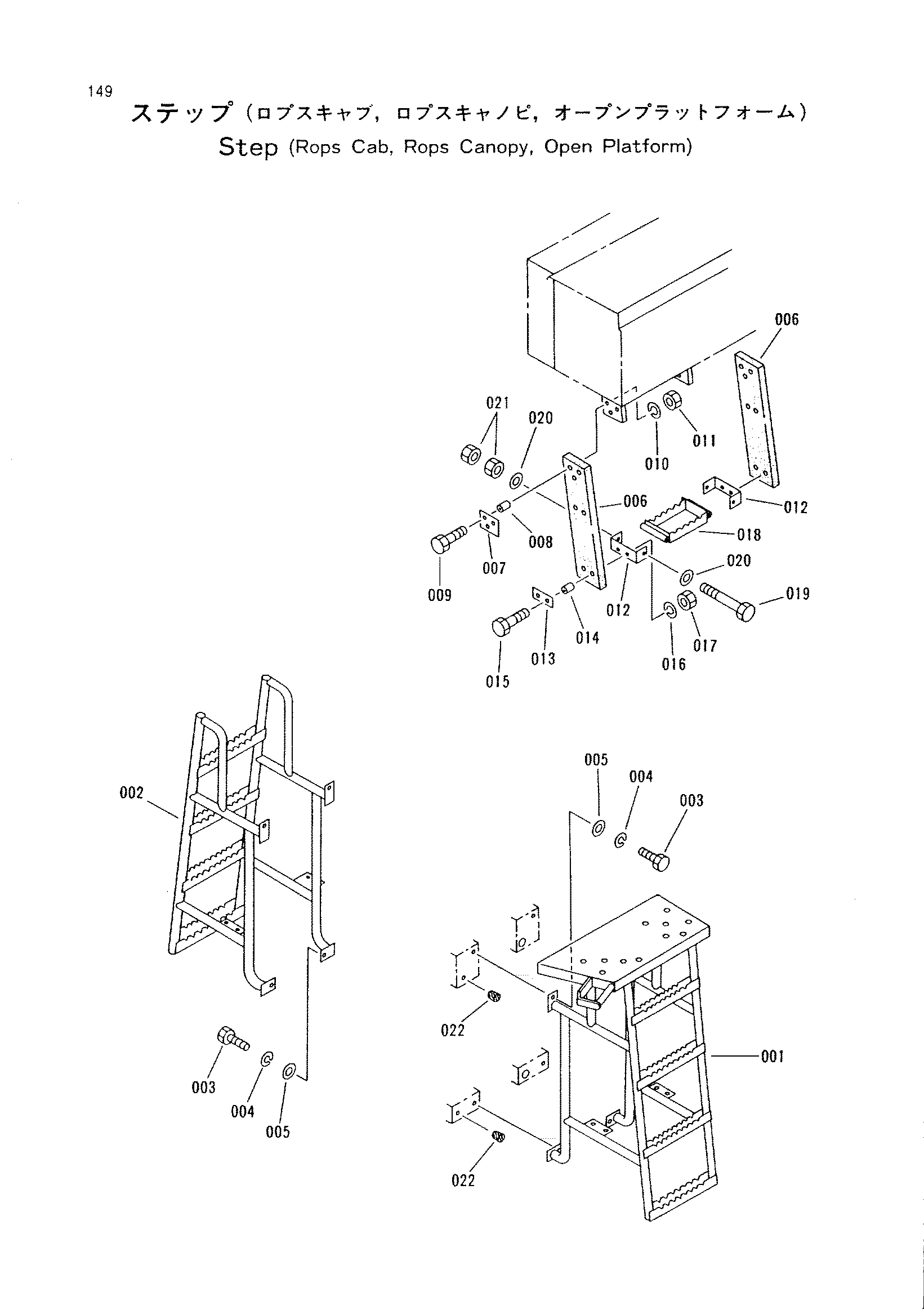

Заводская схема «Ступень (ROPS кабина, ROPS навес, открытый платформ)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1018460 | Ступень | 1 |
| 002 | 1018461 | Ступень | 1 |
| 003 | J431225 | Болт | 8 |
| 004 | A589912 | Пружинная шайба | 8 |
| 005 | 3052660 | Шайба | 8 |
| 006 | 3053032 | Опора | 4 |
| 007 | 3052811 | Пластина | 4 |
| 008 | 3052621 | Проставка | 12 |
| 009 | J431055 | Болт | 12 |
| 010 | A589910 | Пружинная шайба | 12 |
| 011 | J950010 | Гайка | 12 |
| 012 | 3062730 | Кронштейн | 8 |
| 013 | 3052622 | Пластина | 8 |
| 014 | 3052621 | Проставка | 16 |
| 015 | J431050 | Болт | 16 |
| 016 | A589910 | Пружинная шайба | 16 |
| 017 | J950010 | Гайка | 16 |
| 018 | 3062731 | Ступень | 4 |
| 019 | J431208 | Болт | 8 |
| 020 | A590112 | Плоская шайба | 8 |
| 021 | J950012 | Гайка | 16 |
| 022 | 3055031 | Пробка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
