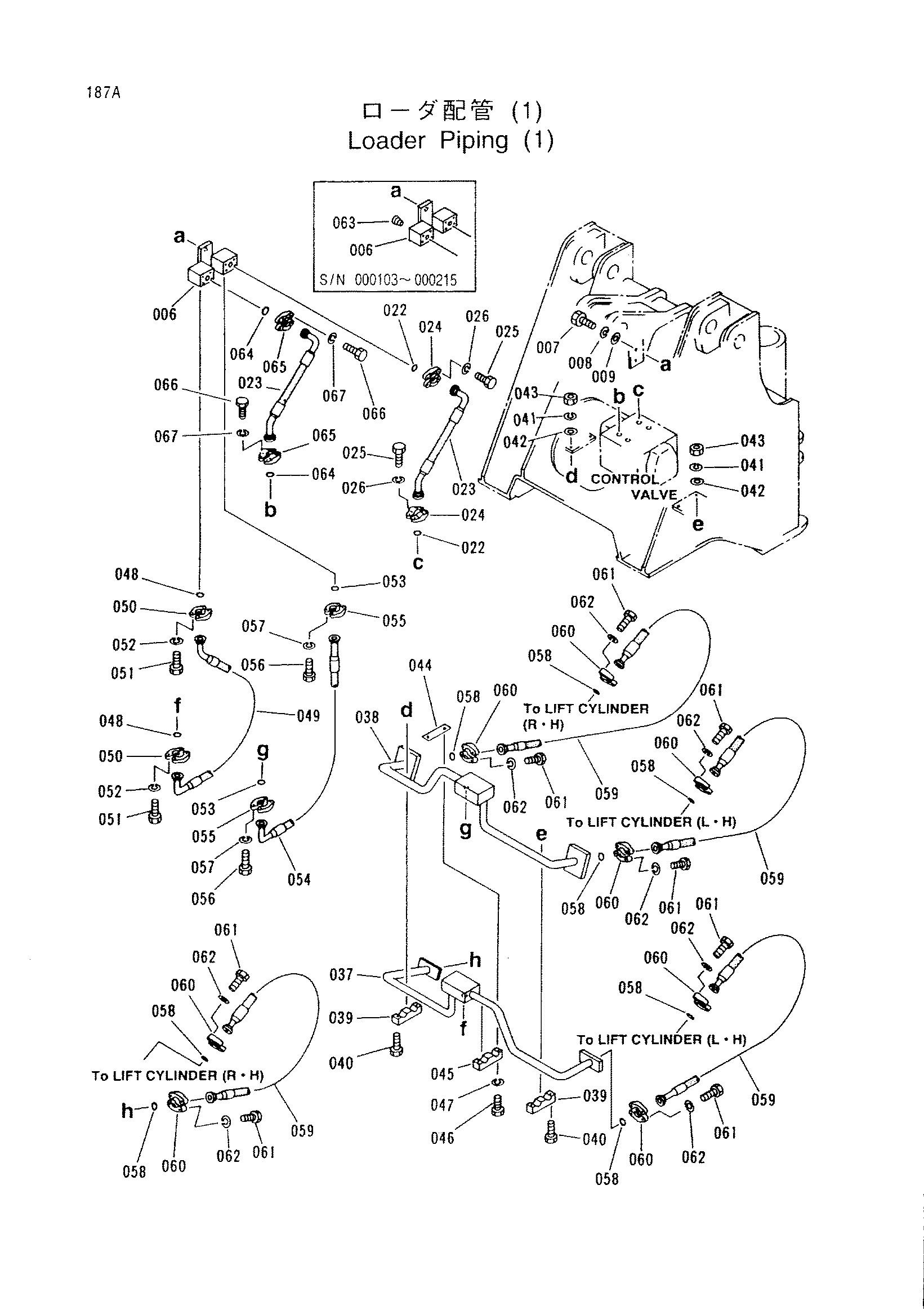

Погрузчик трубопроводы (1) — HITACHI LX200

Заводская схема «Погрузчик трубопроводы (1)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
006	3052966 замена: 3073498	Разъём	1
006	3073498	Разъём	1
007	J431240	Болт	2
008	A589912	Пружинная шайба	2
009	A590112	Плоская шайба	2
022	4237256	Уплотнительное кольцо	2
023	3052961	Шланг	2
024	3052677	Разъёмный фланец	4
025	J541035	Болт	8
026	A589910	Пружинная шайба	8
037	2030717	Трубка	1
038	2030714	Трубка	1
039	3052668	Хомут	2
040	J431275	Болт	4
041	A589912	Пружинная шайба	4
042	A590112	Плоская шайба	4
043	J950012	Гайка	4
044	3052694	Пластина	1
045	3052668	Хомут	1
046	J431265	Болт	2
047	A589912	Пружинная шайба	2
048	4508805	Уплотнительное кольцо	2
049	3052962	Шланг	1
050	3052666	Фланец сп-лит	4
051	J541235	Болт	8
052	A589912	Пружинная шайба	8
053	4508805	Уплотнительное кольцо	2
054	4270147	Шланг	1
055	3052666	Фланец сп-лит	4
056	J541235	Болт	8
057	A589912	Пружинная шайба	8
058	4237256	Уплотнительное кольцо	8
059	4270146	Шланг	4
060	3052677	Разъёмный фланец	16
061	J541035	Болт	32
062	A589910	Пружинная шайба	32
063	4234083	Пробка	2
064	4508805	Уплотнительное кольцо	2
065	3052666	Фланец сп-лит	4
066	J541235	Болт	8
067	A589912	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
