Рулевое управление — HITACHI LX200

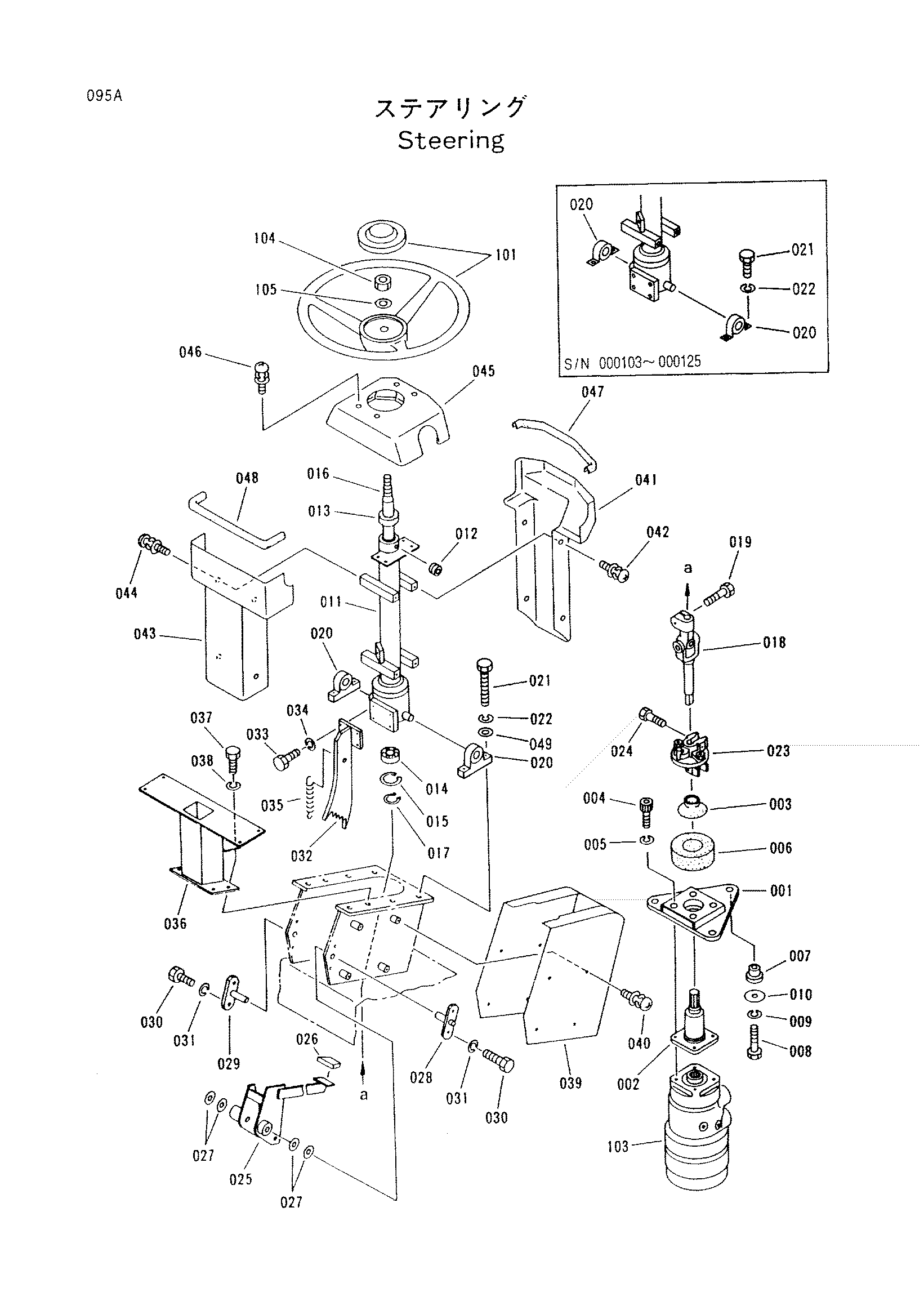

Заводская схема «Рулевое управление» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 3060000 | Пластина | 1 |
| 002 | 3060001 | Колумн рулевое управление | 1 |
| 003 | 3060467 | Защитный чехол | 1 |
| 004 | 3053143 | Болт | 4 |
| 005 | 3053010 | Пружинная шайба | 4 |
| 006 | 3060464 | Уплотнение | 1 |
| 007 | 2030686 | Резиновая прокладка | 3 |
| 008 | J430835 | Болт | 3 |
| 009 | A590908 | Пружинная шайба | 3 |
| 010 | 3052806 | Шайба | 3 |
| 011 | 2034429 | Колумн рулевое управление | 1 |
| 012 | 4235211 | Резиновая втулка | 1 |
| 013 | 4233928 | Колумн | 1 |
| 014 | 4235207 | Шариковый подшипник | 1 |
| 015 | 991718 | Стопорное кольцо | 1 |
| 016 | 2030677 | Вал | 1 |
| 017 | 959500 | Стопорное кольцо | 1 |
| 018 | 2030678 | Соединение | 1 |
| 019 | J551035 | Болт | 1 |
| 020 | 2030896 | Подшипник | 2 |
| 020 | 2035357 | Подшипник | 2 |
| 021 | J430814 | Болт | 4 |
| 021 | J430830 замена: J430825 | Болт | 4 |
| 021 | J430825 | Болт | 4 |
| 022 | A590908 | Пружинная шайба | 4 |
| 023 | 2030894 | Виброизолятор | 1 |
| 024 | 3062541 | Болт | 2 |
| 025 | 1015590 | Педаль | 1 |
| 026 | 4265458 | Резиновая прокладка | 1 |
| 027 | 3052809 | Регулировочная шайба | 4 |
| 028 | 3059725 | Палец | 1 |
| 029 | 3059726 | Палец | 1 |
| 030 | J430814 | Болт | 4 |
| 031 | A590908 | Пружинная шайба | 4 |
| 032 | 2030679 | Пластина лок-к | 1 |
| 033 | J431020 | Болт | 4 |
| 034 | A589910 | Пружинная шайба | 4 |
| 035 | 4233738 | Пружина | 1 |
| 036 | 1015591 | Кронштейн | 1 |
| 037 | J430816 | Болт | 4 |
| 037 | J430820 | Болт | 4 |
| 038 | A590908 | Пружинная шайба | 4 |
| 039 | 1015592 | Крышка | 1 |
| 040 | 3052947 | Винт | 8 |
| 041 | 3062545 | Крышка | 1 |
| 042 | 3052947 | Винт | 4 |
| 043 | 3062544 | Крышка | 1 |
| 044 | 3052947 | Винт | 4 |
| 045 | 3062543 | Крышка | 1 |
| 046 | 3052947 | Винт | 4 |
| 047 | 3062540 | Резиновая прокладка | 1 |
| 048 | 3062539 | Резиновая прокладка | 1 |
| 049 | 4234005 | Шайба | 4 |
| 101 | 1015654 | Рулевое управление колесо | 1 |
| 103 | 1015565 замена: 1019822 | Орбитрол | 1 |
| 103 | 1019822 | Орбитрол | 1 |
| 104 | J640314 | Гайка | 1 |
| 105 | A590114 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
