Дверь (ROPS кабина) — HITACHI LX200

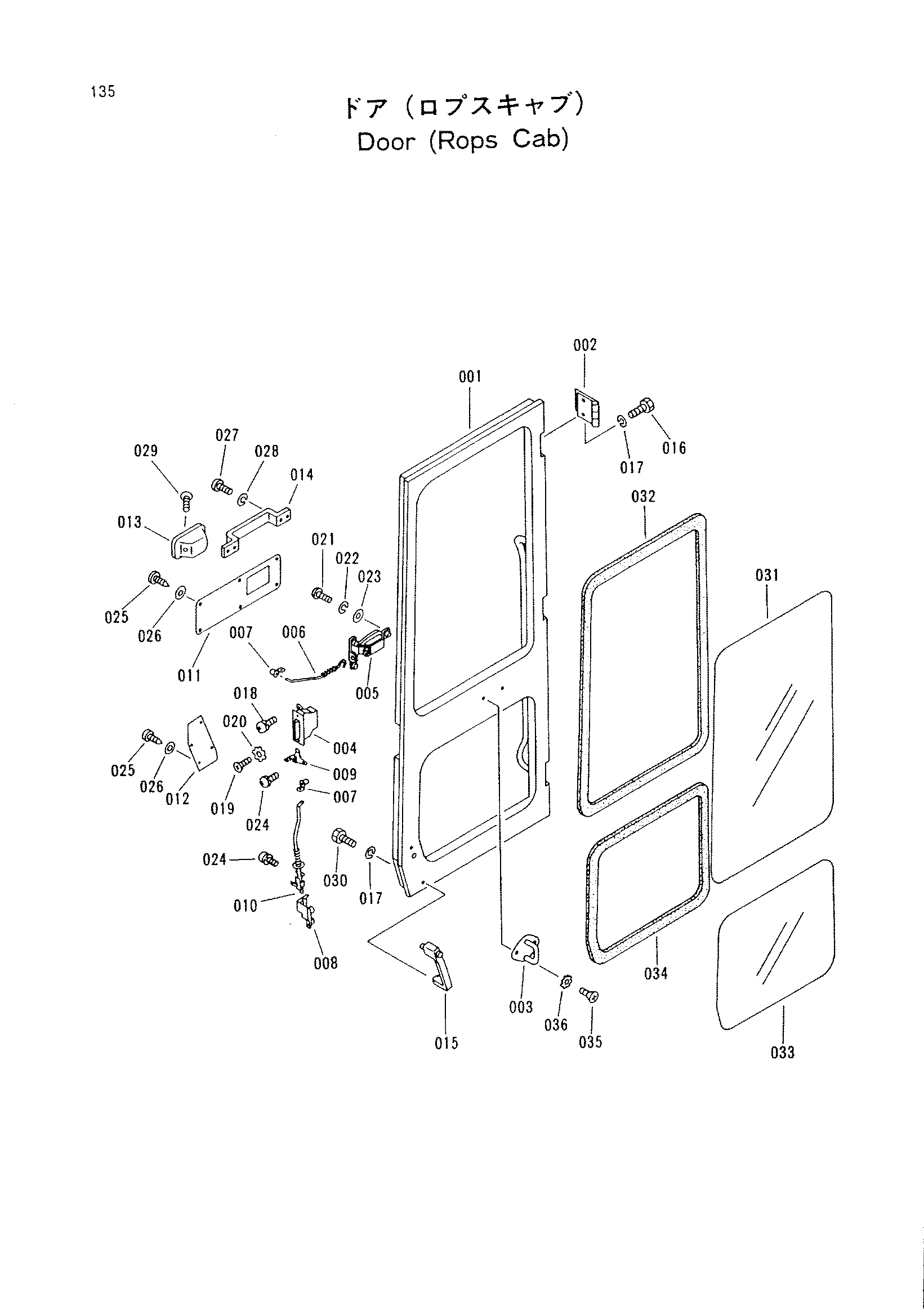

Заводская схема «Дверь (ROPS кабина)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9117516 | Дверь | 1 | |
| 002 | 4265850 | Петля | 3 |
| 003 | 4265851 | Крюк | 1 |
| 004 | 4270022 | Замок | 1 |
| 005 | 4272010 | Рукоятка | 1 |
| 006 | 3055330 | Шток | 1 |
| 007 | 3054785 | Шток стопорный | 2 |
| 008 | 4265853 | Рычаг | 1 |
| 009 | 4265854 | Рычаг | 1 |
| 010 | 4265855 | Шток | 1 |
| 011 | 3055331 | Крышка | 1 |
| 012 | 4265857 | Крышка | 1 |
| 013 | 4272009 | Крышка | 1 |
| 014 | 4265131 | Рукоятка | 1 |
| 015 | 2031590 | Рукоятка | 1 |
| 016 | J430820 | Болт | 6 |
| 017 | A590908 | Пружинная шайба | 8 |
| 018 | 3053927 | Винт | 1 |
| 019 | M470616 | Винт | 1 |
| 020 | 4270024 | Замок | 1 |
| 021 | M430616 | Винт | 2 |
| 022 | A590906 | Пружинная шайба | 2 |
| 023 | A590106 | Плоская шайба | 2 |
| 024 | 3053922 | Винт | 4 |
| 025 | 3053919 | Винт | 10 |
| 026 | 3053920 | Шайба | 10 |
| 027 | 3052881 | Винт | 4 |
| 028 | A590905 | Пружинная шайба | 4 |
| 029 | 4272055 | Винт | 1 |
| 030 | J430814 | Болт | 2 |
| 031 | 3062833 | Стекло | 1 |
| 032 | 4264063 | Резиновая прокладка | 1 |
| 033 | 4265859 | Стекло | 1 |
| 034 | 4264064 | Резиновая прокладка | 1 |
| 035 | M470820 | Винт | 2 |
| 036 | 4270181 | Замок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
