Ступень (стальной кабина) — HITACHI LX200

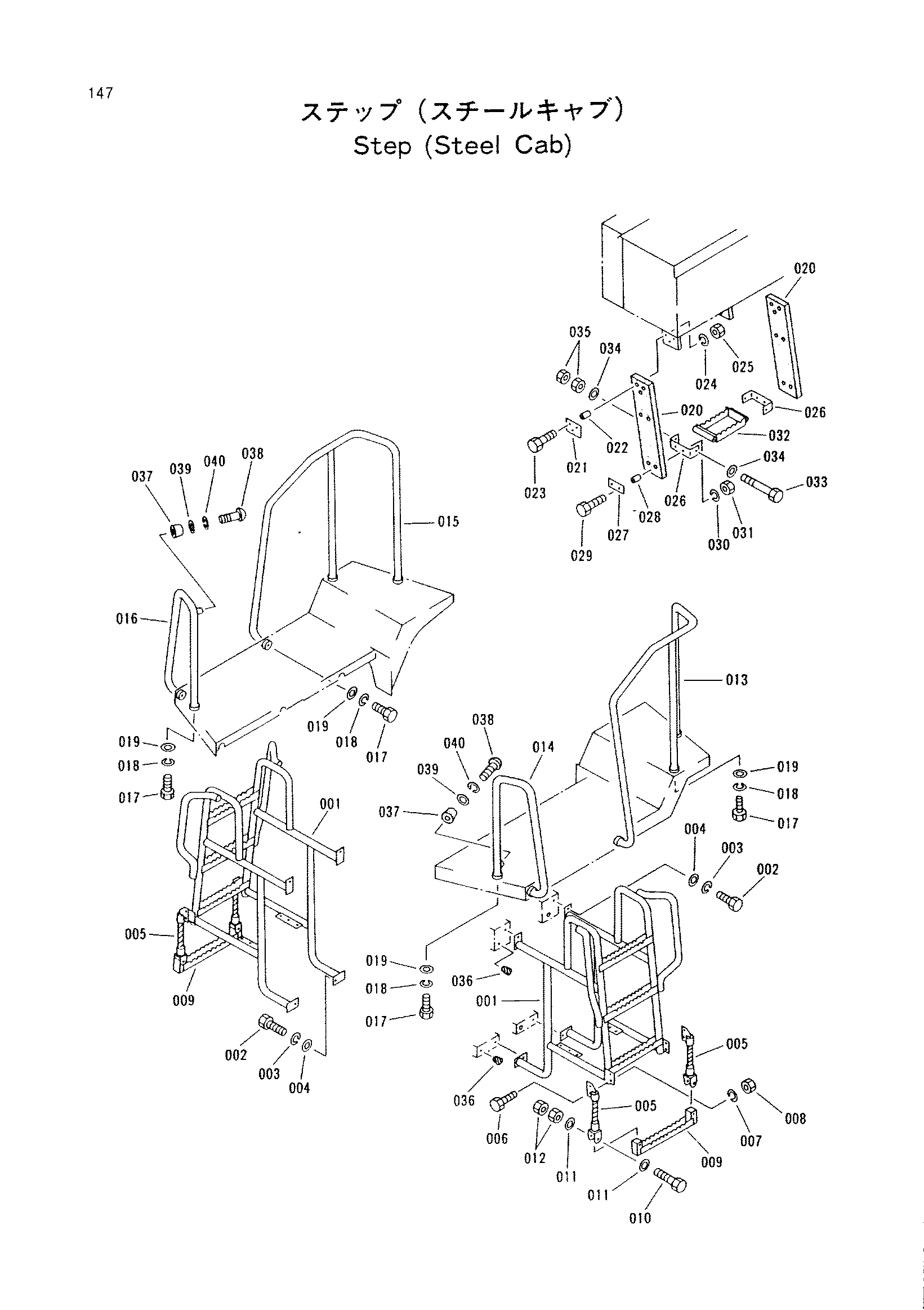

Заводская схема «Ступень (стальной кабина)» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	1018437	Ступень	2
002	J431225	Болт	8
003	A589912	Пружинная шайба	8
004	A590112	Плоская шайба	8
005	3062707	Канат провод	4
006	J431230	Болт	8
007	A589912	Пружинная шайба	8
008	J950012	Гайка	8
009	3062708	Ступень	2
010	J431275	Болт	4
011	A590112	Плоская шайба	8
012	J950012	Гайка	8
013	3062709	Трубка	1
014	3062700	Трубка	1
015	3062710	Трубка	1
016	3062701	Трубка	1
017	J431630	Болт	10
018	A589916	Пружинная шайба	10
019	3052682	Шайба	10
020	3053032	Опора	4
021	3052811	Пластина	4
022	3052621	Проставка	12
023	J431055	Болт	12
024	A589910	Пружинная шайба	12
025	J950010	Гайка	12
026	3062730	Кронштейн	8
027	3052622	Пластина	8
028	3052621	Проставка	16
029	J431050	Болт	16
030	A589910	Пружинная шайба	16
031	J950010	Гайка	16
032	3062731	Ступень	4
033	J431208	Болт	8
034	A590112	Плоская шайба	16
035	J950012	Гайка	16
036	3055031	Пробка	8
037	3054784	Резиновая прокладка	2
038	M430525	Винт	2
039	A590105	Плоская шайба	2
040	A590905	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
