ROPS навес — HITACHI LX200

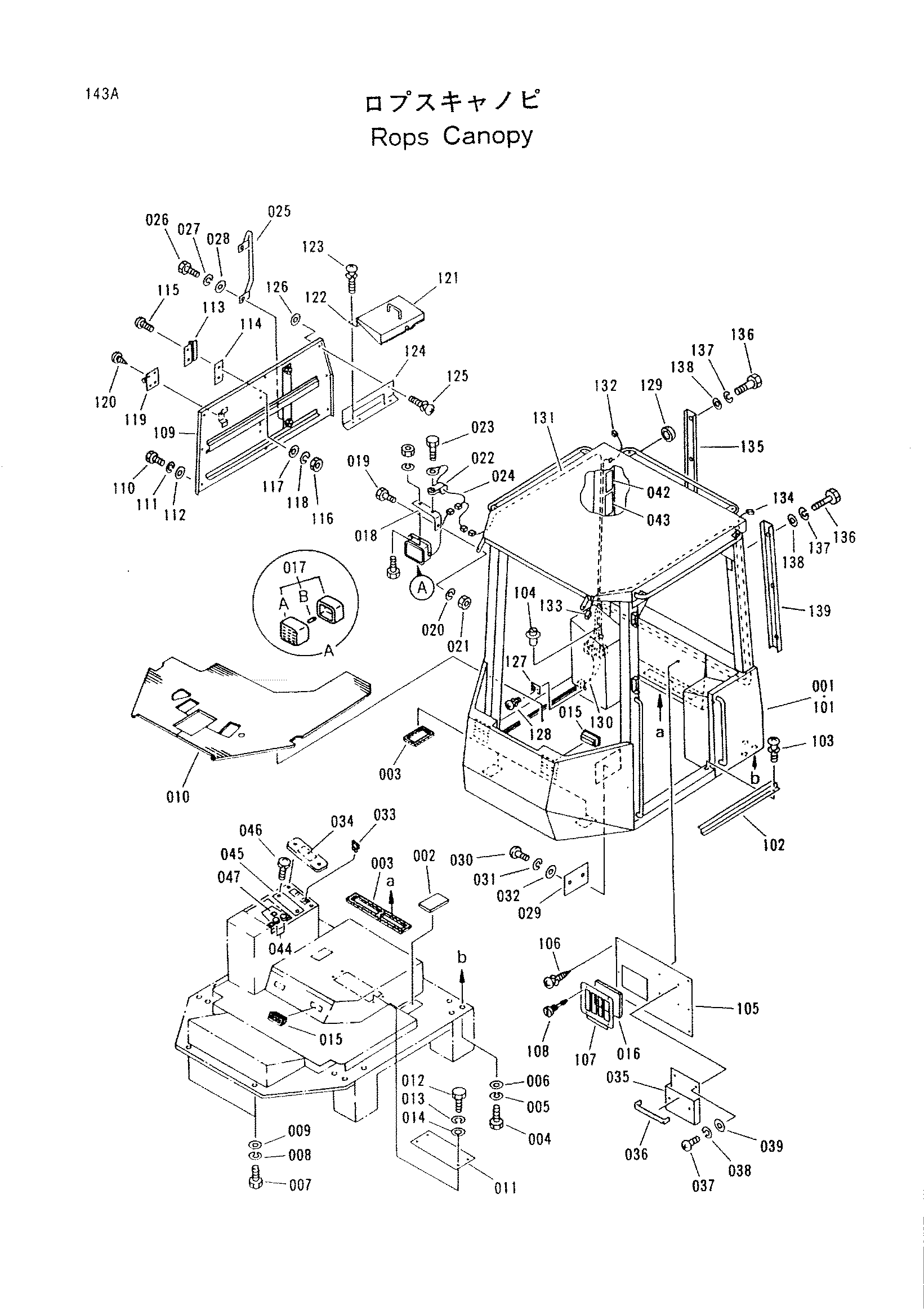

Заводская схема «ROPS навес» для HITACHI LX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	1018445	ROPS навес	1
102	4269089	Пластина	1
103	3053927	Винт	2
104	4265522	Замок	1
105	4265523	Крышка	1
106	3053927	Винт	5
107	4265524	Крышка	1
108	4267447	Винт	2
109	2034412	Панель	1
110	J430816	Болт	8
111	A590908	Пружинная шайба	8
112	A590108	Плоская шайба	8
113	4265526	Петля	2
114	4267564	Спекер	2
115	M430516	Винт	4
116	J950005	Гайка	4
117	A590105	Плоская шайба	4
118	A590905	Пружинная шайба	4
119	4265527	Защёлка	1
120	4267565	Винт	4
121	4265528	Крышка	1
122	4265526	Петля	2
123	3053922	Винт	4
124	4265529	Кронштейн	1
125	3053922	Винт	4
126	4265530	Фиксатор	2
127	4265656	Блаккет	1
128	3053927	Винт	1
129	4263942	Резиновая втулка	2
130	3057410	Жгут проводов	1
131	3057411	Жгут проводов	1
132	3057412	Жгут проводов	1
133	3057413	Жгут проводов	1
134	3057414	Жгут проводов	1
135	3062768	Крышка	1
136	J430820	Болт	8
137	A590908	Пружинная шайба	8
138	3049844	Шайба	8
139	3065068	Крышка	1
002	3052888	Резиновое уплотнение	4
003	3052886	Резиновое уплотнение	1
004	J441645	Болт	12
005	A589916	Пружинная шайба	12
006	3054141	Шайба	12
007	J431235	Болт	2
008	A589912	Пружинная шайба	2
009	A590112	Плоская шайба	2
010	1018478	Коврик пола	1
011	3054149	Пластина	1
012	J430820	Болт	4
013	A590908	Пружинная шайба	4
014	A590108	Плоская шайба	4
015	2030846	Решётка	6
016	3052872	Фильтр	1
017	1018479	Фонарь воркинг	2
017A	2035686 замена: 4307023	Рассеиватель	2
017A	4307023	Рассеиватель	2
017B	2035688 замена: 4307025	Лампа	2
017B	4307025	Лампа	2
018	3062829	Кронштейн	2
019	J431230	Болт	2
020	A589912	Пружинная шайба	2
021	J950012	Гайка	2
022	4237054	Хомут	2
023	J431014	Болт	2
024	3062830	Трос	2
025	3062839	Трубка	1
026	J431020	Болт	2
027	A589910	Пружинная шайба	2
028	A590110	Плоская шайба	2
029	3062832	Крышка	1
030	M430535	Винт	2
031	A590905	Пружинная шайба	2
032	A590105	Плоская шайба	2
033	4195595	Предохранитель	1
034	3062770	Информационная табличка	1
034	3067847	Информационная табличка	1
035	3062838	Корпус	1
036	4308384	Резиновая прокладка	1
037	M430520	Винт	4
038	A590905	Пружинная шайба	4
039	A590105	Плоская шайба	4
040	9098726	Зеркало	1
041	9098725	Зеркало	1
042	3062837	Информационная табличка	1
043	2030849	Информационная табличка	1
044	3052681	Ограничитель	2
045	3054147	Крышка	1
046	3052947	Винт	4
047	3064703	Пластина	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
