Управление — HITACHI LX20-7

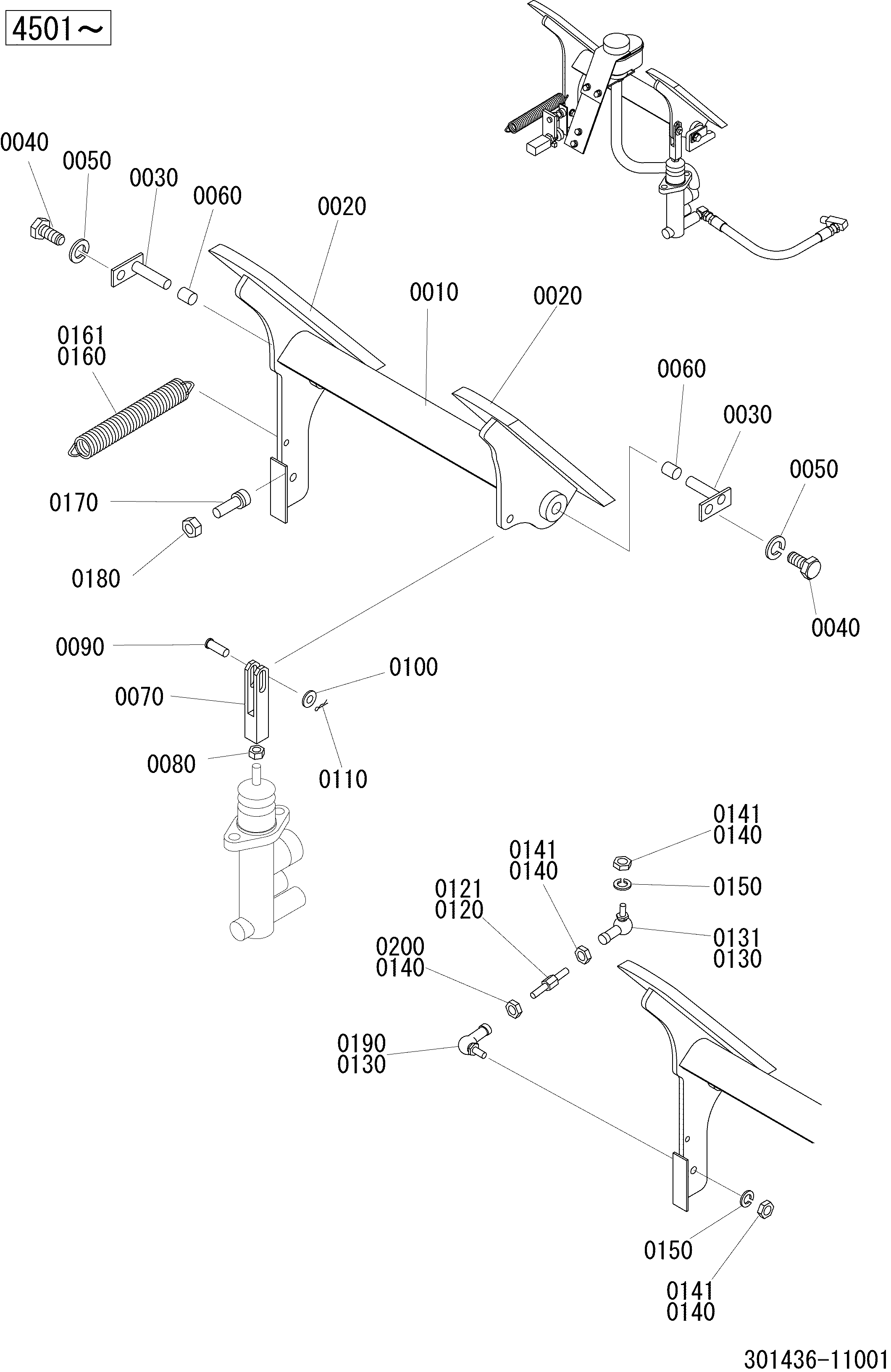

Заводская схема «Управление» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301436-11220 | Педаль | 1 |
| 0020 | 301436-11120 | Резиновая прокладка | 2 |
| 0030 | 301436-11130 | Палец | 2 |
| 0040 | 100112-08014 | Болт | 2 |
| 0050 | 108002-08020 | W/S | 2 |
| 0060 | 301436-11140 | Втулка | 2 |
| 0070 | 301436-11150 | Вилка | 1 |
| 0080 | 103312-08065 | Гайка | 1 |
| 0090 | 347461-21150 | Палец | 1 |
| 0100 | 108202-08016 | Шайба | 1 |
| 0110 | 301436-11210 | Палец, стопорный | 1 |
| 0120 | 301436-11230 | Болт | 1 |
| 0121 | 370841-12170 | Шток | 1 |
| 0130 | 323461-21170 | Концевой, шток | 2 |
| 0131 | 323461-21170 | Концевой, шток | 1 |
| 0140 | 103312-08065 | Гайка | 4 |
| 0141 | 103312-08065 | Гайка | 3 |
| 0150 | 108002-08020 | W/S | 2 |
| 0160 | 301436-11190 | Пружина | 1 |
| 0161 | 301436-11240 | Пружина | 1 |
| 0162 | 301436-11241 | Пружина | 1 |
| 0170 | 323466-21240 | Ограничитель | 1 |
| 0180 | 103312-10080 | Гайка | 1 |
| 0190 | 621841-13160 | Концевой, шток | 1 |
| 0200 | 311431-11170 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
