ＣＡＢ ＣＡＢ ＢＯＤＹ — HITACHI LX20-7

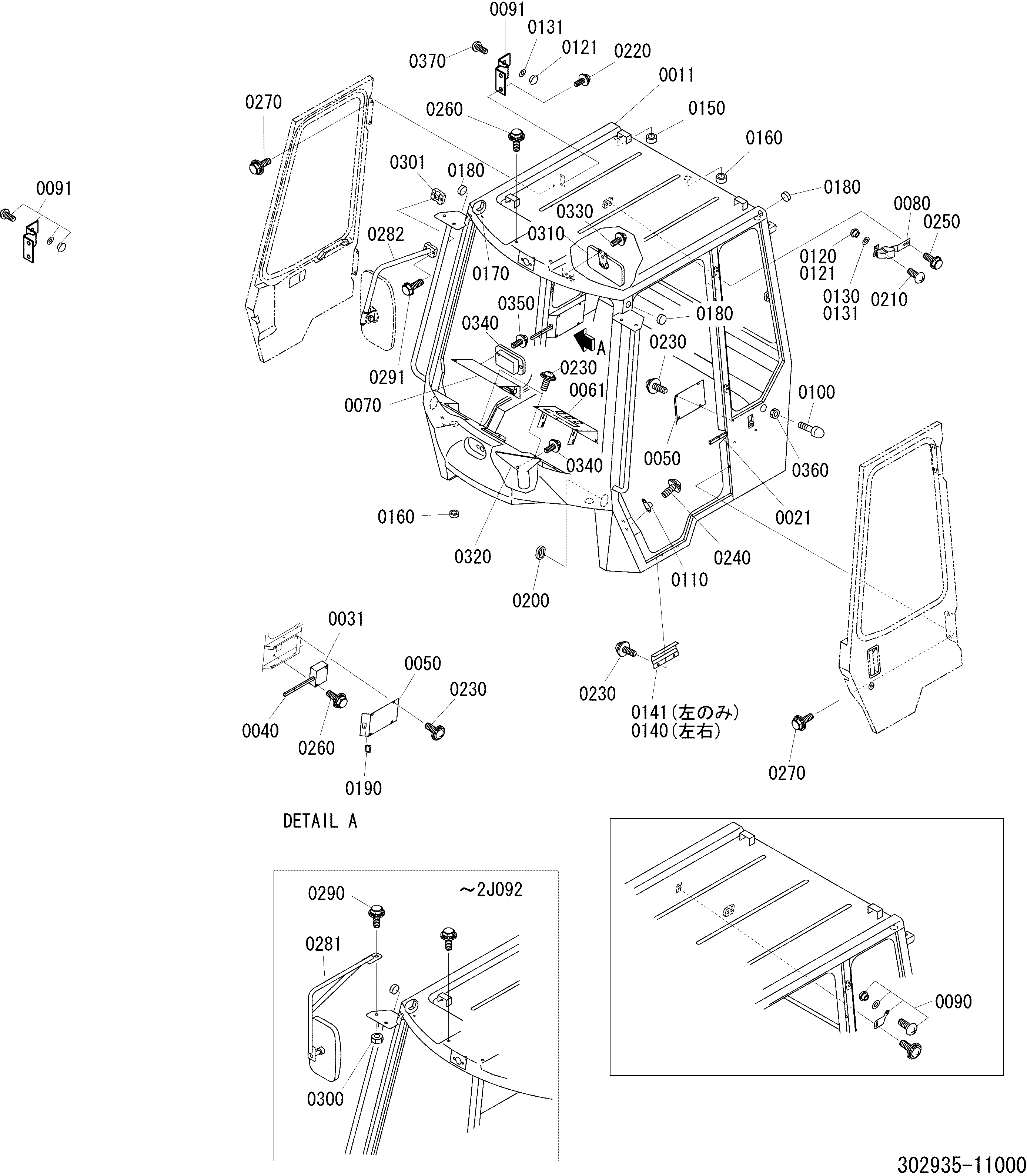

Заводская схема «ＣＡＢ ＣＡＢ ＢＯＤＹ» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302935-10000 | Кабина в сборе | 1 | |
| 0020 | 302935-11120 | Блокировка левый | 1 |
| 0021 | 302935-11121 | Блокировка левый | 1 |
| 0030 | 302935-11130 | Блокировка правый | 1 |
| 0031 | 302935-11131 | Блокировка правый | 1 |
| 0040 | 302935-11140 | Резиновая прокладка | 2 |
| 0050 | 302935-11150 | Крышка левый | 2 |
| 0060 | 302935-11170 | Панель левый | 1 |
| 0061 | 302935-1117１ | Панель левый | 1 |
| 0070 | 302935-11260 | Панель правый | 1 |
| 0080 | 302935-11180 | Замок | 2 |
| 0090 | 302935-11190 | Петля | 4 |
| 0091 | 302935-11191 | Петля | 4 |
| 0100 | 302935-11210 | Ограничитель | 2 |
| 0110 | 310933-21170 | Ответная планка | 2 |
| 0120 | 302935-11220 | Фиксатор | 4 |
| 0121 | 302935-11220 | Фиксатор | 8 |
| 0130 | 302935-11230 | Манжета | 4 |
| 0131 | 302935-11230 | Манжета | 8 |
| 0140 | 302935-11240 | Ступень | 2 |
| 0141 | 302935-11240 | Ступень | 1 |
| 0150 | 156120-30100 | Уплотнительная втулка | 2 |
| 0160 | 156100-25200 | Уплотнительная втулка | 3 |
| 0170 | 302935-11350 | Втулка | 2 |
| 0180 | 156120-20100 | Уплотнительная втулка | 3 |
| 0190 | 302935-11250 | Втулка | 2 |
| 0200 | 302935-11360 | Втулка | 2 |
| 0210 | 302935-11270 | Винт | 4 |
| 0220 | 302935-11280 | Винт | 8 |
| 0230 | 310933-21130 | Винт | 23 |
| 0240 | 310933-21180 | Винт | 4 |
| 0250 | 302935-11290 | Болт | 4 |
| 0260 | 302935-11320 | Болт | 8 |
| 0270 | 302935-11310 | Болт | 8 |
| 0280 | 302935-11330 | Стойка, зеркало | 2 |
| 0281 | 305935-11121 | Стойка, зеркало | 2 |
| 0282 | 305935-11130 | Стойка, зеркало | 2 |
| 0290 | 310933-21150 | Болт | 2 |
| 0291 | 102112-08045 | Болт, с шайбой | 4 |
| 0300 | 103312-10080 | Гайка | 2 |
| 0301 | 305935-11140 | Хомут | 2 |
| 0310 | 302935-11340 | Зеркало | 1 |
| 0320 | 302651-53110 | Форсунка | 1 |
| 0330 | 302935-12250 | Винт | 5 |
| 0340 | 323935-61270 | ASH трай | 1 |
| 0350 | 342934-13140 | Винт, таппинг | 2 |
| 0360 | 302935-12230 | Гайка | 2 |
| 0370 | 302935-11370 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
