ＡＴＴＡＣＨＭＥＮＴ ＧＲＯＵＰ ＣＹＬＩＮＤＥＲ — HITACHI LX20-7

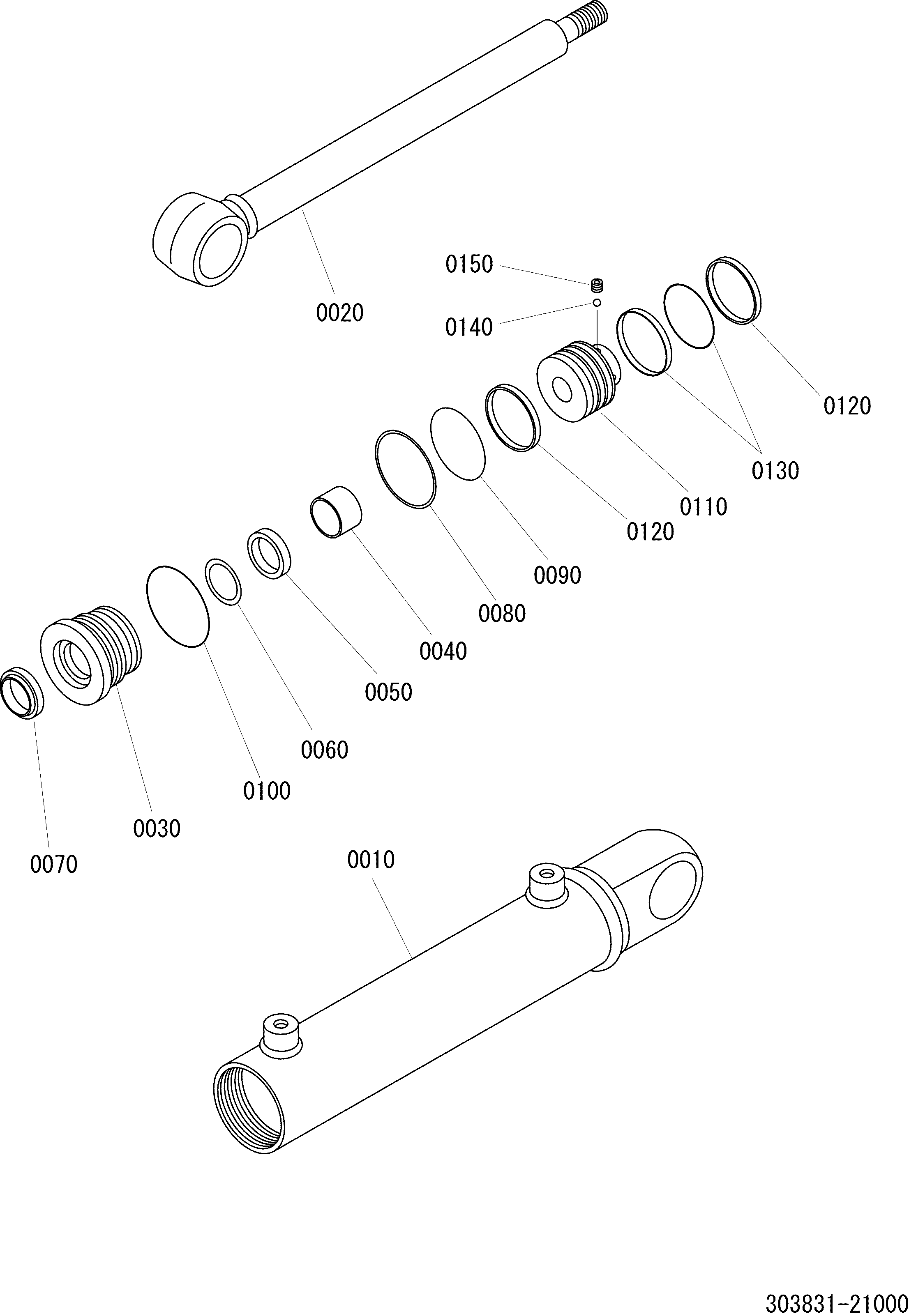

Заводская схема «ＡＴＴＡＣＨＭＥＮＴ ＧＲＯＵＰ ＣＹＬＩＮＤＥＲ» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 303831-21000 | Гидроцилиндр AS | 1 | |
| 0010 | 303831-21110 | Гидроцилиндр трубка | 1 |
| 0020 | 303831-21130 | Поршень шток | 1 |
| 0030 | 303831-21150 | Гидроцилиндр головка | 1 |
| 0040 | 302541-21140 | Втулка | 1 |
| 0050 | 301836-13190 | U кольцо | 1 |
| 0060 | 303831-21160 | Задний UP кольцо | 1 |
| 0070 | 301836-13210 | Стеклоочиститель кольцо | 1 |
| 0080 | 120012-04500 | Уплотнительное кольцо | 1 |
| 0090 | 302914-68170 | Задний UP кольцо | 1 |
| 0100 | 302914-68180 | Уплотнительное кольцо | 1 |
| 0110 | 303831-21170 | Поршень | 1 |
| 0120 | 303831-21180 | Скольжение кольцо | 2 |
| 0130 | 337541-21250 | Уплотнение кольцо AS | 1 |
| 0140 | 621831-11230 | Шарик, стальной | 1 |
| 0150 | 301836-13280 | Винт, комплект | 1 |
| 303831-99120 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
