Трубопроводы — HITACHI LX20-7

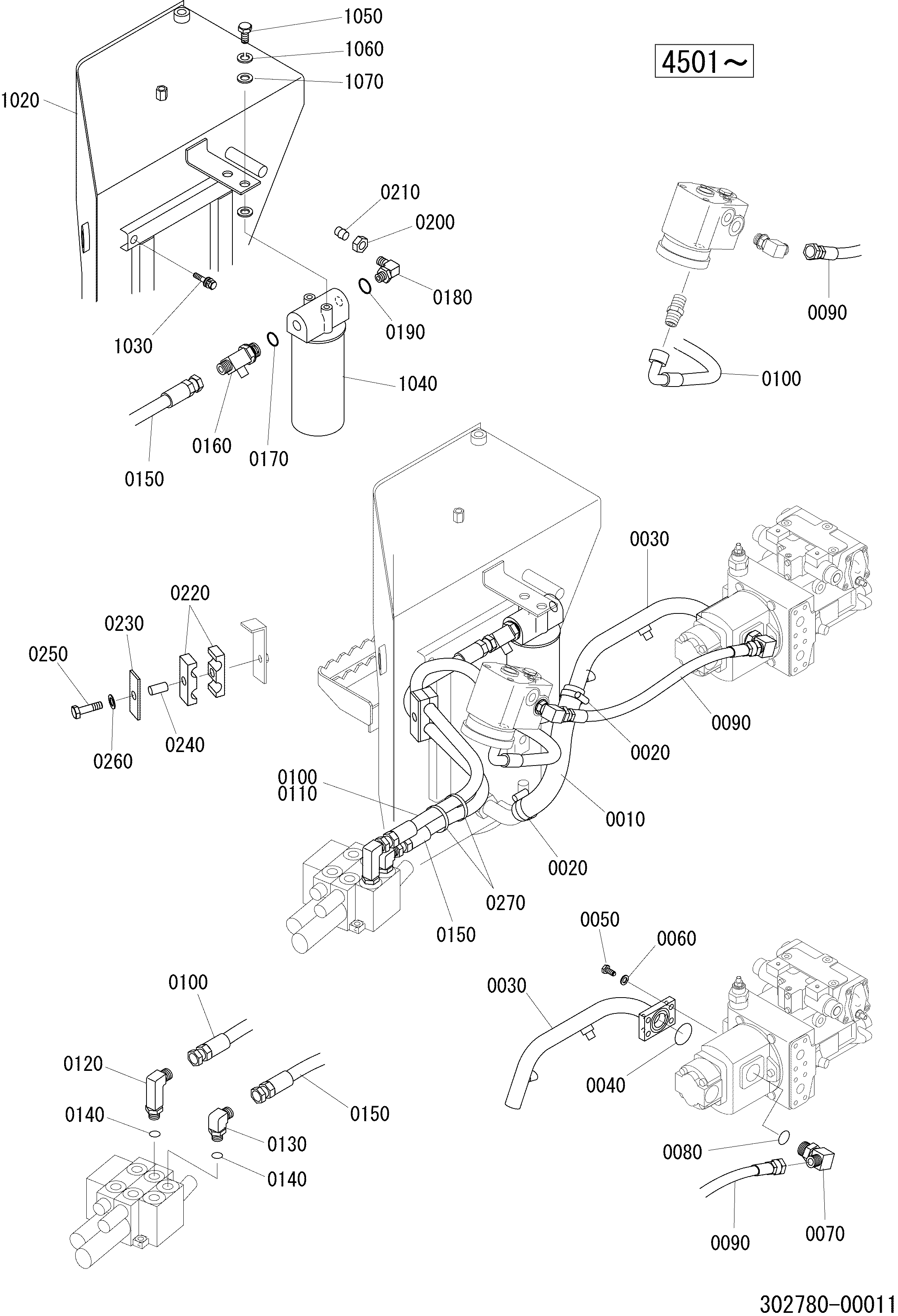

Заводская схема «Трубопроводы» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 337271-11110 | Шланг | 1 |
| 0020 | 130310-04100 | Хомут, шланг | 2 |
| 0030 | 302781-11130 | Трубка | 1 |
| 0040 | 120002-03500 | Уплотнительное кольцо | 1 |
| 0050 | 100112-10030 | Болт | 4 |
| 0060 | 108002-10025 | W/S | 4 |
| 0070 | 124303-06040 | Угловой штуцер | 1 |
| 0080 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0090 | 125240-12053 | Шланг | 1 |
| 0100 | 128540-12140 | Шланг | 1 |
| 0110 | 132110-20100 | Трубка, коил | 1 |
| 0120 | 323781-11130 | Угловой штуцер | 1 |
| 0130 | 124403-04040 | Угловой штуцер | 1 |
| 0140 | 120112-91000 | Уплотнительное кольцо | 2 |
| 0150 | 125260-12085 | Шланг | 1 |
| 0160 | 301786-11130 | Тройник | 1 |
| 0170 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0180 | 323786-11130 | Угловой штуцер | 1 |
| 0190 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0200 | 123193-22000 | Гайка | 1 |
| 0210 | 123194-22000 | Втулка | 1 |
| 0220 | 336821-11180 | Резиновая прокладка | 2 |
| 0230 | 336821-11210 | Пластина | 1 |
| 0240 | 336821-11240 | Трубка | 1 |
| 0250 | 100112-10070 | Болт | 1 |
| 0260 | 108002-10025 | W/S | 1 |
| 0270 | 130410-05000 | Хомут, трос | 2 |
| 1030 | 102312-12030 | Болт, с шайбой | 4 |
| 1040 | 336781-31000 | Фильтр AS | 1 |
| 1050 | 100112-10025 | Болт | 2 |
| 1060 | 108002-10025 | W/S | 2 |
| 1070 | 322621-11350 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
