Трубопроводы — HITACHI LX20-7

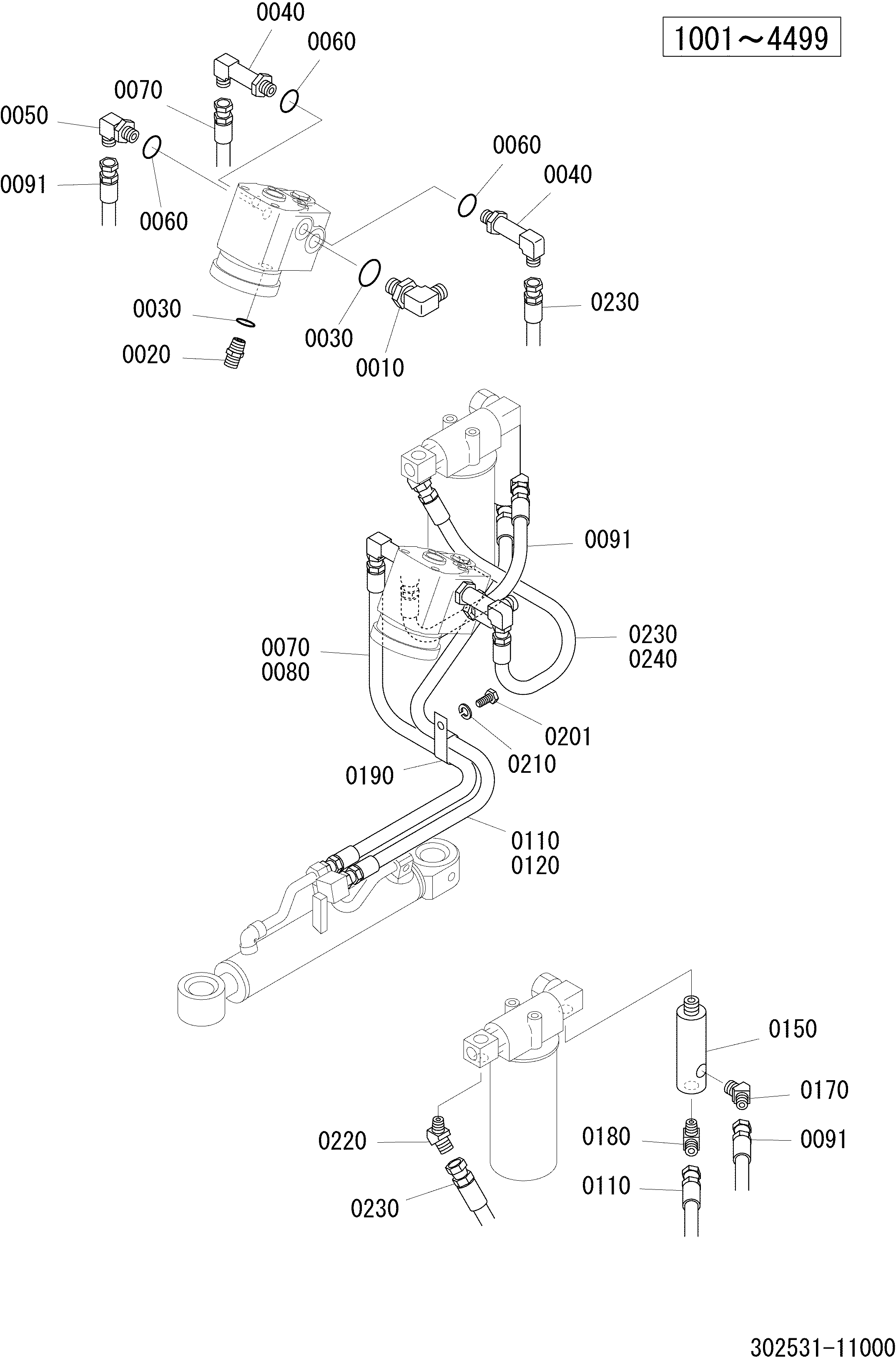

Заводская схема «Трубопроводы» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124303-04000 | Угловой штуцер | 1 |
| 0020 | 124301-04000 | Разъём | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 124304-03000 | Угловой штуцер | 2 |
| 0050 | 124303-03000 | Угловой штуцер | 1 |
| 0060 | 120011-01400 | Уплотнительное кольцо | 3 |
| 0070 | 125240-09080 | Шланг | 1 |
| 0080 | 132110-15080 | Коил, трубка | 1 |
| 0091 | 125240-09045 | Шланг | 1 |
| 0110 | 125240-09085 | Шланг | 1 |
| 0120 | 132110-15085 | Коил, трубка | 1 |
| 0150 | 302531-11130 | Клапан | 1 |
| 0170 | 123305-03030 | Угловой штуцер | 1 |
| 0180 | 123304-03030 | Угловой штуцер | 1 |
| 0190 | 346171-21160 | Хомут | 1 |
| 0201 | 100112-10020 | Угловой штуцер | 1 |
| 0210 | 108002-10025 | Шланг | 1 |
| 0220 | 123305-03030 | Угловой штуцер | 1 |
| 0230 | 125260-09065 | Шланг | 1 |
| 0240 | 132110-15065 | Трубка, коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
