Рычаг AS — HITACHI LX20-7

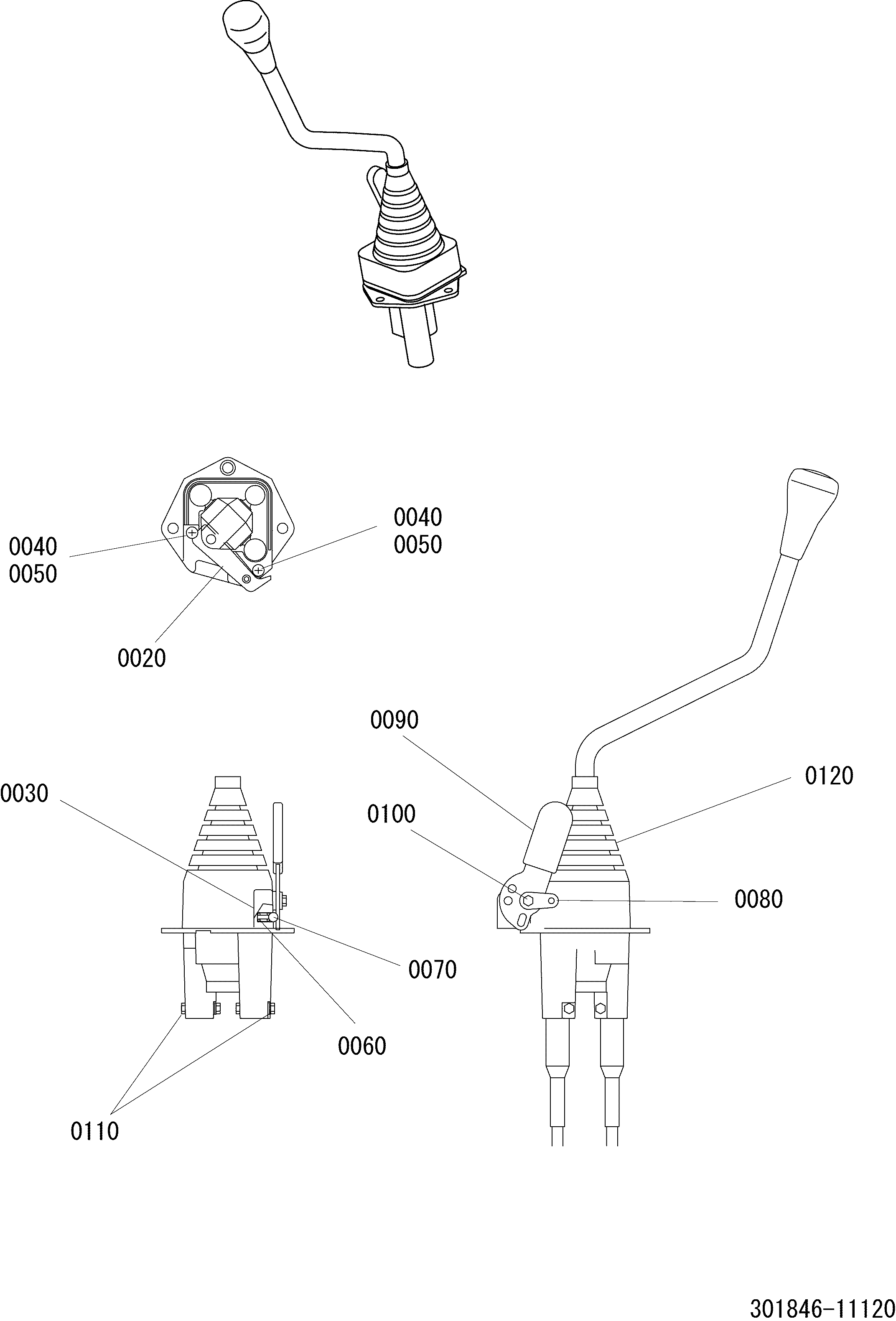

Заводская схема «Рычаг AS» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301846-11120 | Рычаг AS | 1 | |
| 0020 | 323846-11230 | Замок | 1 |
| 0030 | 323846-11270 | Блокировка держатель | 1 |
| 0040 | 101102-05035 | Винт | 2 |
| 0050 | 108202-05010 | Шайба | 4 |
| 0060 | 323846-11260 | Пружина | 1 |
| 0070 | 323846-11250 | Шарик, стальной | 1 |
| 0080 | 323846-11290 | Кронштейн | 1 |
| 0090 | 323846-11240 | Рычаг, блокировка | 1 |
| 0100 | 100112-05012 | Болт | 1 |
| 0110 | 301846-11220 | Болт | 2 |
| 0120 | 323846-11280 | Защитный чехол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
