Радиатор — HITACHI LX20-7

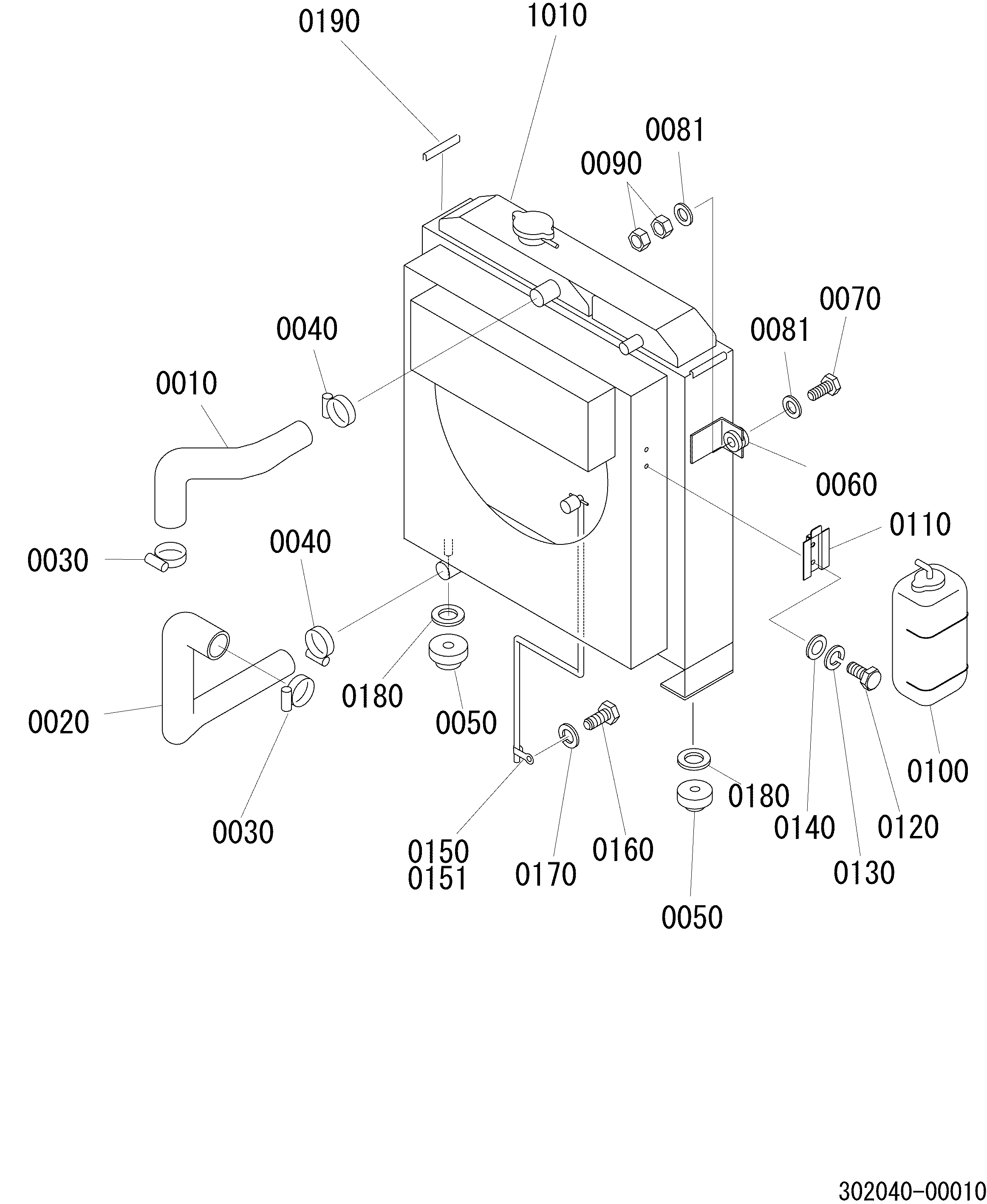

Заводская схема «Радиатор» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 302041-12000 | Радиатор AS | 1 |
| 0010 | 302041-21110 | Шланг, верхний | 1 |
| 0020 | 302041-21120 | Шланг, нижний | 1 |
| 0030 | 130310-04800 | Хомут, шланг | 2 |
| 0040 | 130310-04100 | Хомут, шланг | 2 |
| 0050 | 302041-21140 | Резиновая прокладка | 2 |
| 0060 | 302041-21130 | Резиновая прокладка | 2 |
| 0070 | 100112-10055 | Болт | 2 |
| 0081 | 322621-11350 | Шайба | 6 |
| 0090 | 103312-10080 | Гайка | 4 |
| 0100 | 301046-21130 | Бак, резервный | 1 |
| 0110 | 301041-21140 | Кронштейн | 1 |
| 0120 | 100112-06016 | Болт | 2 |
| 0130 | 108002-06015 | W/S | 2 |
| 0140 | 108202-06016 | Шайба | 2 |
| 0150 | 621121-51190 | Хомут | 1 |
| 0151 | 336121-51170 | Хомут | 1 |
| 0160 | 100112-10016 | Болт | 1 |
| 0170 | 108002-10025 | W/S | 1 |
| 0180 | 311041-21130 | Шайба | 2 |
| 0190 | 146121-11008 | Уплотнение, резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
